Termal Kamera!

taydin

Timur Aydın
Yönetici
Arkadaşlar bir proje kapsamında profesyonel bir termal kamera 1 haftalığına bende olacak :) Herhangi bir deney fikri olan varsa söylesin yapalım!


taydin

Timur Aydın
Yönetici
Birkaç örnek resim. Üzerinde çalıştığım 8 çıkışlı medya oynatıcısının network switch'inde sıcaklık ölçümü


165


Cihaz bir süre çalıştıktan sonra

166


taydin

Timur Aydın
Yönetici
7 gün 24 saat çalışan 3 KVA lık UPS'imin durumu

167


220V üretimini yapan ikinci inverter'deki IGBT'lerin keyfi gayet yerinde, sadece 45°C

168


Ön tarafta bulunan bir direncin sıcaklığı biraz yüksek, ama problem olacak seviyede değil

169

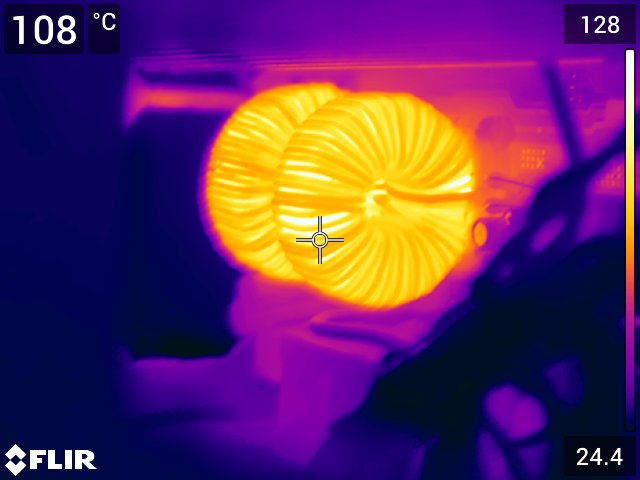

220V üretimi yapan ikinci inverter'deki bobinler baya ısınıyor, üstelik üzerlerinde 20 cm lik fanların yarattığı hava akımı olmasına rağmen. Ama bir problem çıkacağını düşünmüyorum. Sadece UPS'in genel anlamda verimini olumsuz etkileyecek bir durum.

170


UPS'in zırıldamaması için eklemiş olduğum 80Ω luk yük direnç paketindeki direncin sıcaklığı da gene yüksek. Ama bu tip dirençler için hiç sorun değil

171


taydin

Timur Aydın
Yönetici
Benim linux PC'nin durumu

172


İşlemci sıcaklığı. Buradaki sıcaklık değeri güvenilir değil ama, çünkü metal nesnelerde termal ölçümü yapılırken "emissivity" denen bir etken var, bunun hesaba katılması lazım. Ama BIOS'tan hatırladığım kadarıyla işlemci gene de 40°C civarında, çünkü üzerinde düşük devirli fanlı çok büyük bir soğutucu var.

173


taydin

Timur Aydın
Yönetici
Yeni söndürülen bir ocak

176


Yeni yaktığım ocaktaki kapağın sıcaklığı

177


taydin

Timur Aydın
Yönetici
FLIR'in cep telefonuna takılan modelleri var. Ama çözünürlük çok düşük, ve ölçebileceği maksimum sıcaklık da düşük. 300 dolardan başlıyor.


naschibo

Kayıtlı Üye

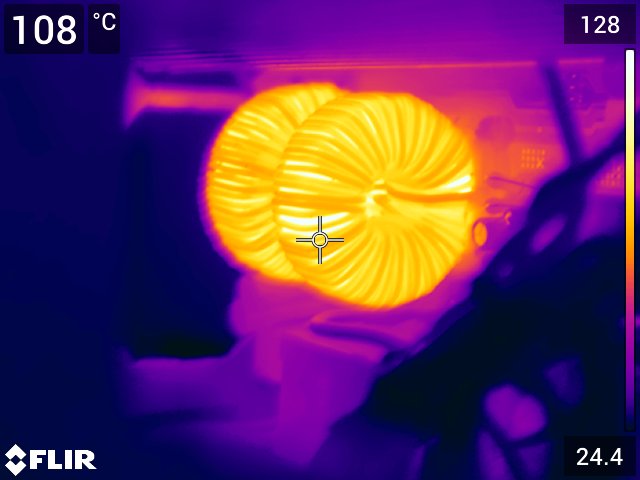

220V üretimi yapan ikinci inverter'deki bobinler baya ısınıyor, üstelik üzerlerinde 20 cm lik fanların yarattığı hava akımı olmasına rağmen. Ama bir problem çıkacağını düşünmüyorum. Sadece UPS'in genel anlamda verimini olumsuz etkileyecek bir durum.

Ekli dosyayı görüntüle 170

Üzerinden 0-50A gecen AC tarafindaki Bobinlerin Fark Enduktanslar (Ldiff) +20 ve +130 derecede test sonuclari asagidadir.

335
