Kicad ile Alıştırma Çalışması

[Endorfin35+]

Kicad ile basit bir lm317 projesinin hazırlanması konusunda alıştırma/eğitim konusudur.

Referans Şema :

Kicad ile lm317 adında bir proje oluşturalım ve şema çizim bölümünü açalım.

"A" kısayol tuşuna basıp sayada boş bir alana tıklayarak bileşenleri seçeceğimiz "Choose symbol" penceresini açalım.

"Filter" arama kutusuna yukarıda referans şemamızda bulunan bileşenleri yazarak şemamıza ekleyelim.

Ben diyot ile başladım. Şemada 4 adet diyot olduğu için mouse ile eklediğimiz diyot simgesinin üzerine gelip "C" kısa yolu ile diyotun kopyasını oluşturup boş bir alana bırakalım.

Sonrasında "A" tuşuna basıp boş bir alana tıklayarak diğer bileşenleri projeye ekleyelim ve "C" tuşu ile gerekli kopyaları yaratalım.

Bu aşamada faydalı kısayol tuşlarını vermek istiyorum.

"A" : Bileşen ekleme
"C" : Kopya oluşturma
"M": Taşıma
"G": Sürükleme (bu bence en önemlisi)
"R": Döndürme
"X,Y" : Aynalama
"W" : Hat çizme
"E" : Seçili objenin özellikleri

Bileşenleri düzenleyip hatları çizelim. Ardından bileşenlerim üzerine gelip "E" tuşuna basarak değerlerini yazalım. Burada gerekli olmadıkça "referance" kısmını değiştirmeyelim.

Altaki Resimde kırmızı halka içine aldığım sembole tıklayarak "Annotate Schematic" Penceresini açalım ve hiç bir şey yapmadan Annote butonuna basalım. Bu işlem D1, D2, C1, C2 gibi bileşen numaralarını otomatik olarak vermeye yarar.

Numaralarımızı verdikten sonra uğur böceği simgesini tıklayarak hata kontrolü yapıyoruz. Önemsiz bir hata alıyoruz. Power Flag eklenerek bu hata giderilebilir veya ihmal edilebilir...

>>> Devam Ediyor...



[Endorfin35+]

Bu aşamada şemamız hazır. Sırada bileşenlerin kılıf yapılarını belirlemek var. Bunun için "Assign Footprint" penceresini açıyoruz.

Footprints penceresi açıldınktan sonra (biraz geç açılıyor) Footprint Viewer ve 3D Viewe araçlarınıda açalım.

Şema çiziminde diyotları doğrudan 4007 olarak seçtiğim için kılıf yapısı seçili olarak geldi. Aynı durum lm317 içinde geçerli. Diğer bileşenler için kılıf yapısını seçmem gerekiyor.

Tüm kılıf yapılıları tayin edildikten sonra "Apply, Save Schematic & Continue" butonuna basılır ve şema çizim ekranına geri dönülür.

Netlist aracı çalıştırılarak netlist dosyası kaydedilir.

Bu aşamaya gelindiğinde çizim bölümü ile işimiz artık bitti. Pcb tasarım aracını (5 nulo simge) çalıştırıyoruz.

Pcb bölümünde öncelikle netlist dosyamızı çağırıyoruz.

"Update Pcb" butonu ile devremizde bulunan bileşenleri aralarındaki bağlar ile birlikte bordumuza ekliyoruz.

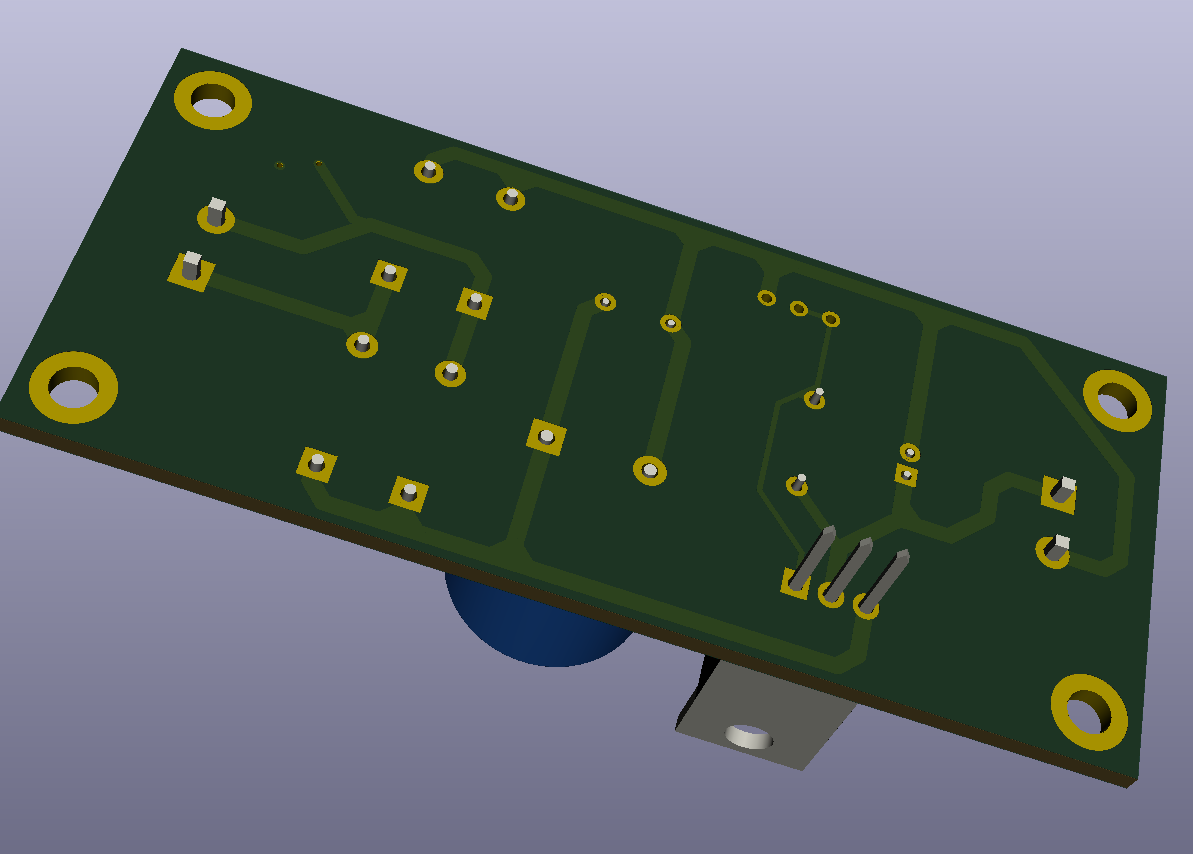

Bu aşamada bileşenlerimizin neye benzediğini görmek için 3D görünüme bakabiliriz.



[Endorfin35+]

"M" ve "R" tuşlarını kullanarak bileşenleri istediğimiz şekilde taşıyoruz.

Edge Cut layer ını seçerek pcb nin kenarlarını belirliyoruz.

Montaj Deliklerini ekliyoruz.

Board setup bölümüne girerek kullanacağımız hat kalınlıklarını belirliyoruz.

Ac girişinden çizmeye başlıyorum. Alt bakır katmana çizim yapmak için "B.Cu" katmanı seçilir. Hat çizme aracı seçilir. Çizime başlanacak pad üzerine gelinerek mouse a 1 kez tıklanır. Çizim başlar. "W" tuşu ve "Shift+W" tuşu ile çizim sırasında önceden belirlenen kalınlıklar arasında geçiş yapılır. Hedef pad a ulaşılınca mouse 1 kez daha tıklanır ve hat çizilmiş olur. Çizim sırasına "/" tuşu ile 45 derece dönüş yönü biçimi değiştirilebilir.

Önemli ipucu : Hattı sürüklemek için hat seçili durumda değil iken sürüklemek istediğiniz hat bölümün üzerine mouse ile gelin ama seçim yapmayın "G" tuşu ile hattı sürükleyin.

ipucları: Çizim sırasında hattın bir bölümünü silmek için silmek istenilen kısmı seçin ve "del" tuşu ile silin. Hattın tamamını silmek için seçim yapmadan mouse ile hattın üzerine gelin "del" tuşu ile silin. Bitmiş bir hattın kalınlığını değiştirmek için hattı tekrar çizin çizim sırasında "w" veya "shift+w" ile kalınlık değiştirin.

Bu çizimde kullanmasakda via ile diğer yüzeye geçip çizmeye devam etmek için çizim sırasında "V" tuşunu kullanın.


Plane / Zone ekleme :

Zone ekleme aracı seçilir ve çizim için başlangıç noktasına tıklanır. Özellikler penceresi açılarak zone un hangi hat ile ilişkili olacağı seçilir. Ardından zone alanı çizilir. Ben bordun 4 köşesini seçtim.

Bitti...
