JFET ile buffer tasarlamak

[Mikro Step]

Giris empedansi cok yuksek birim kazancli giris ve cikisi DC kuplajli bir devrem var ve cok pahali bir opamp kullaniyorum.

Bu opampi kaldirip yerine bir jfet yada 1 jfet 1 bjt ile devre tasarlayayim istedim fakat nafile.

Giris empedansi >1M
Vdd +5v
Vss Gnd

Giris voltaji 0-3v araliginda degisecek.

Ne yaptiysam olmadi.

Bu adamlar tek besleme JFET hatta CMOS opamp tasarlyorlar. Hatta 5v hatta 3.3v da bile calisiyor.

Nasil beceriyorlar anlamadim gitti.



[birisim]

DC offset kayma sorunu mu var?



[Mikro Step]

Ofset sorunu yok da islenen frekans cok dusuk.



[birisim]

capacitive encoder'den mi bahsediyorsunuz?



[Mikro Step]

Evet.



[ckocagil]

Devrenin şu anki hali nasıl? Pahalı opamp hangisi ve hangi sebeplerle seçildi?



[Mikro Step]

JFET kucuk sinyaller disinda kullanilirsa lineermis gibi davranmiyor. Bu nedenle tek fet ile istedigim gerceklenemiyor. Opamplarda oldugu gibi geribeslemeli bir tasarim gerekiyor.



[Mikro Step]

Devrenin şu anki hali nasıl? Pahalı opamp hangisi ve hangi sebeplerle seçildi?

Birim kazancli klasik buffer. Sample alinan sinyal kucuk bir kapasitorde depolaniyor ve opamp bu voltaji bufferliyor.

Opamp girisinin sample yuklenen kapasitoden akim cekip kapasitor uzerindeki yuku degistirmemesi gerekiyor. Bu nedenle Rail to rail In/Out CMOS opamp kullandim.



[ckocagil]

Rail-to-rail CMOS op amp pahalı bir şey değil ki ama. Ayrık parçalarla yaparsanız daha pahalıya mal olacak.



[Yasin.]

RF LNA lar da değerlendirilebilir.



[Mikro Step]

Bir kac tip opamp kullandim. Kimisi calistigim sartlarda osilasyona gitti. Sonucta sample kapasitoru de bir baska opampin cikis yuku.

Kazanc ihtiyacim olmadigi icin Jfetden medet ummustum ama su sartlarda isimi gormeyecek gibi gorunuyor. Negatif kaynak kullanirsam isler kismen kolaylasiyor fakat bu da isime gelmiyor.



[mechanic]

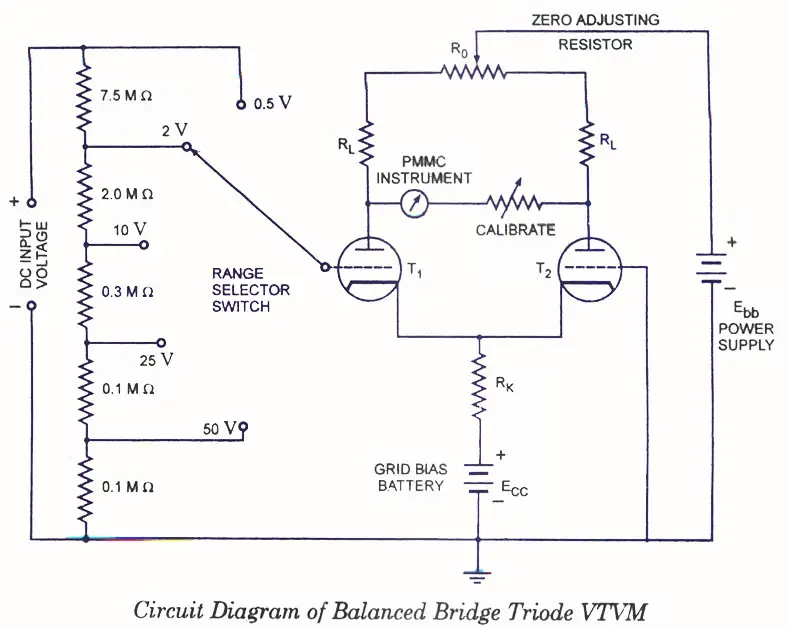

Bu lambalı voltmetrelerde lineerlik sorunu oluyor mu?

https://www.allaboutcircuits.com/textbook/semiconductors/chpt-5/simulating-jfet-circuits-using-ltspice/

Jfetin IV eğrisi böyle. Çok fark var.



[birisim]

Eski literatürde belki bir şeyler bulunur.
Millet kolay çözümler peşinde. Masraf açısından da belki daha doğru bir yöntem.
Mühtemelen kapasitif sensor front end'ler için farklı çözümler de var. Örneğin transimpedance amplifier.

https://www.ti.com/lit/an/snoa620/snoa620.pdf



[AG Mehmet]

Bir kac tip opamp kullandim. Kimisi calistigim sartlarda osilasyona gitti

Hangi opampları kullandınız ve istediğiniz gibi olmadı
Veya "oldu ama pahalı" bulduğunuz opamp?
Fiyat aralığınız?



[Mikro Step]

Bu lambalı voltmetrelerde lineerlik sorunu oluyor mu?

https://www.allaboutcircuits.com/textbook/semiconductors/chpt-5/simulating-jfet-circuits-using-ltspice/

Jfetin IV eğrisi böyle. Çok fark var.

Bu uygulamada imalatci olarak voltmetre skalasinda rakamlari nereye yazacagin senin elinde oldugu icin nonlinearite sorunu dert degil. Ayrica negatif besleme isleri kolaylastiriyor.



[Mikro Step]

Hangi opampları kullandınız ve istediğiniz gibi olmadı
Veya "oldu ama pahalı" bulduğunuz opamp?
Fiyat aralığınız?

Derdim opamp degil. JFET ile tasarim.



[ckocagil]

FET de olsa BJT de olsa DC doğruluk için diferansiyel tasarım yapmak ve transistörlerin benzer olması, sıcaklıklarının aynı olması şart.

Veya chopper yapıp sinyali AC olarak ölçeceksiniz.



[AG Mehmet]

Derdim opamp degil. JFET ile tasarim.

LS844 kullanabilirsiniz, dual jfet.



[Mikro Step]

Tam istedigim gibi bir fet fakat opamptan vazgececegim kadar ucuz degilmis. Ben en iyisi piyasadaki ucuz mos opamplardan alip tek tek deneyeyim.
Birim kazancda calisan opamp ilginc sekilde kararlilik acisindan en zorlayici calisma kosullarinda calisiyor.



[Yasin.]

@Mikro Step hocam söylediklerinizden anladığım kadarıyla yüksek frekans, düşük kapasitans etkisi, düşük gürültü ve düşük maliyet gibi kriterlere sahip bir seçenek arayışındasınız. Mesela 3SK293 (aynı kategoride zibilyon tanede alternatif sunmak mümkün) gibi RF alıcı devrelerinde kullanılan çift giriş mosfetleri de alternatifler arasına almalısınız.
