TinySA - Ucuz spektrum analizörü

[ckocagil]

Bir süredir takip ettiğim bir projeydi. Nihayet ürüne dönüşüp satışa çıkmış (şu an stokta yok ama gelecektir):

Neue Version Tragbarer winziger Spektrumanalysator TinySA 2,8-Zoll-Display mit Akku - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

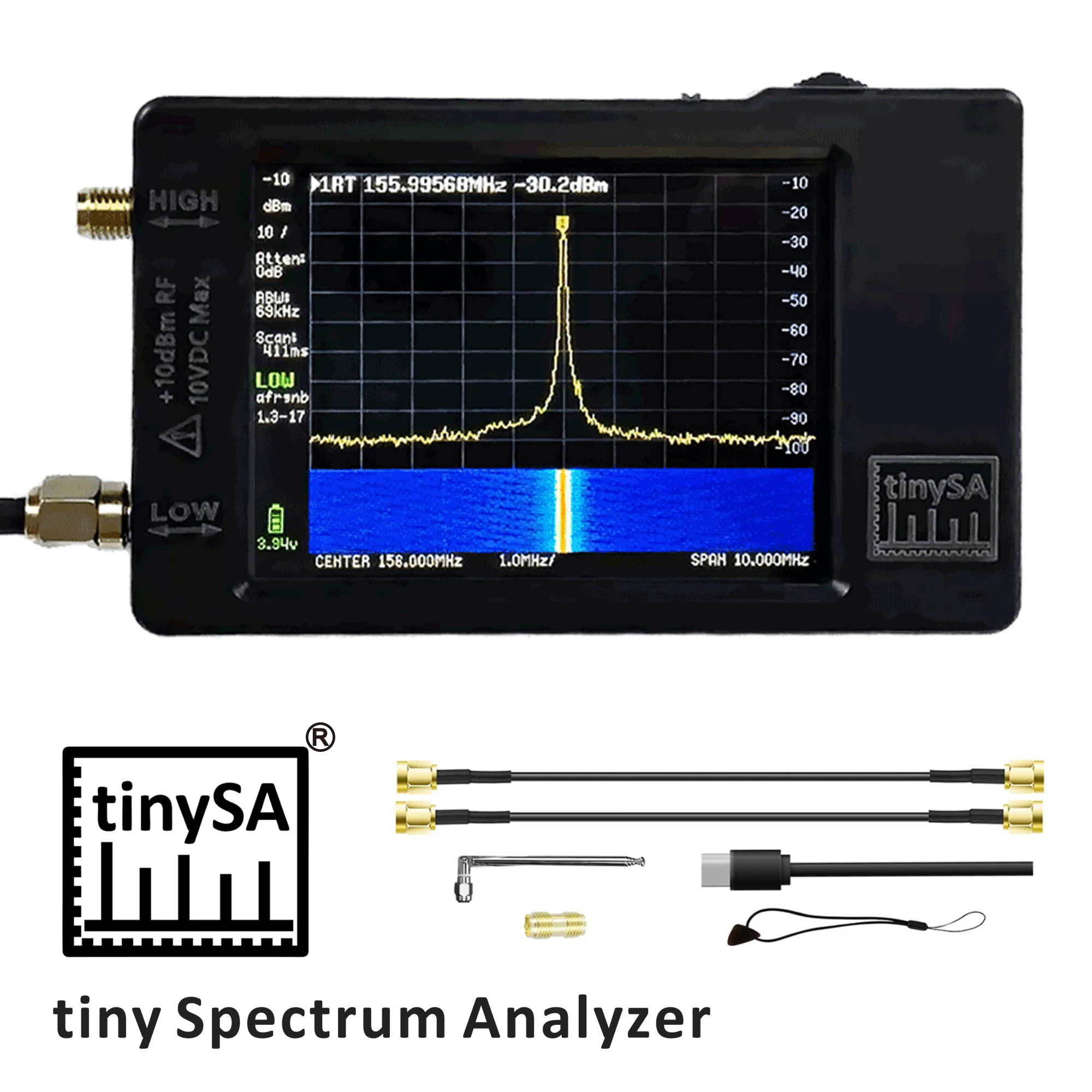

İki giriş portu olan bir spektrum analizör. Bir portu 0.1-350 MHz arasında ve yüksek kaliteli. Diğer port 240-960 MHz arasında ve düşük kaliteli. Aynı zamanda sinyal üreteci işlevi de var.

Sitesi: https://tinysa.org/

Forumlarda şimdiden ciddi markaların giriş seviyesi spektrum analizörü fiyatları düşmeye başlamış diyorlar



[TRON]

Ben de tam NanoVna Lara göz dikmiştim. Hatta son 3 ayda Büyük RF soketleri olan modelleri bile çıkmıştı.
Bunun farklı özellikleri nedir ? @ckocagil



[tekosis]

Sorum var! Bu cihazda diyelimki 433mhz bir vericiyi dinliyoruz. 433mhz olması gereken taşıyıcı sinyal ile birlikte bu vericinin hangi frekanslarda harmonik ürettiğini, bu harmoniklerin güçünü de görebiliyor muyuz? Eğer öyle ise başka kullanım alanları da var mı?



[Endorfin35+]

Ben bu harmonik, Spectrum analiz, fft konularında biraz cahilim. Beni aydınlatırmısınız?

1. Şimdi harmonikler dalga formunu bozan gürültüler doğru mu?

2. Spectrum analizde dalga şeklini düz olarak görüyoruz (görmüyoruz) ve hangi frekanslarda hareket var ise o bölge yükseliyor. Örneğin 50hz sinus üzerinde 100hz bir gürültü var diyelim. 50hz ve 100 hz grafiği yükseliyor. Doğrumu?

3. Osilaskoptaki fft analizi ile spectrum analizi benzer şeyler mi? Fark nedir?



[TRON]

Sorum var! Bu cihazda diyelimki 433mhz bir vericiyi dinliyoruz. 433mhz olması gereken taşıyıcı sinyal ile birlikte bu vericinin hangi frekanslarda harmonik ürettiğini, bu harmoniklerin güçünü de görebiliyor muyuz? Eğer öyle ise başka kullanım alanları da var mı?

tinySA | Main / Technical Description

Bu sayfada düşüp giriş teknik şartlar var. SA giriş konnektörünü bir antene bağlarsak bu spektrumu görebilir miyiz acaba? Hassasiyeti yeterli mi?
Ben çözemedim.



[TRON]

Ben bu harmonik, Spectrum analiz, fft konularında biraz cahilim. Beni aydınlatırmısınız?

1. Şimdi harmonikler dalga formunu bozan gürültüler doğru mu?

2. Spectrum analizde dalga şeklini düz olarak görüyoruz (görmüyoruz) ve hangi frekanslarda hareket var ise o bölge yükseliyor. Örneğin 50hz sinus üzerinde 100hz bir gürültü var diyelim. 50hz ve 100 hz grafiği yükseliyor. Doğrumu?

3. Osilaskoptaki fft analizi ile spectrum analizi benzer şeyler mi? Fark nedir?

1 evet
2 soru değişik ama. Tüm frekans tayfını görürsünüz
3 evet ama nasıl uygulandığı hakkında bir fikrim yok



[taydin]

1. Şimdi harmonikler dalga formunu bozan gürültüler doğru mu?

Harmonikler, dalga formunu oluşturan yapı taşlarıdır. Mesela ideal bir kare dalga sinyali düşünelim. Bu sinyal bozuk mudur? Değildir, ama sonsuza dek uzanan harmoniklerin toplamından oluşur. Aynı şey, ideal bir üçgen dalga ve testere dişi dalga için de geçerlidir. Bu sinyallerin hepsi, frekansları artarken gücü azalan sinüs alt bileşenlerin (harmoniklerin) toplamından oluşur.

2. Spectrum analizde dalga şeklini düz olarak görüyoruz (görmüyoruz) ve hangi frekanslarda hareket var ise o bölge yükseliyor. Örneğin 50hz sinus üzerinde 100hz bir gürültü var diyelim. 50hz ve 100 hz grafiği yükseliyor. Doğrumu?

Frekans spektrumu, her bir frekans değerinde ne kadar GÜÇ olduğunu gösterir. Dediğin senaryoda, 50 Hz ve 100 Hz de iki tane pik görülür. Piklerin uzunluğu da her bir bileşenin gücü ile orantılıdır.

3. Osilaskoptaki fft analizi ile spectrum analizi benzer şeyler mi? Fark nedir?

Bununla ilgili bir konu açmıştım:

Frekans spektrumunu görmek için osiloskop FFT'si veya spektrum analizör, aradaki fark nedir?

Modern dijital saklamalı osiloskop'ların neredeyse tamamında FFT alma özelliği var. Bunun da anlamı, osiloskop girişindeki bir sinyal eğer osiloskobun bant genişliği sınırları dahilinde ise, frekans spektrumunu görüntüleyebilir. Bir spektrum analizör de aynı işi yapabilir. Peki aralarında ne...

mekatronik.org



[taydin]

Mesela ben şimdi audio analizöre 1 Vrms, 1 kHz kare dalga ürettirdim. Bu cihaz son derece temiz ve ideale çok yakın bir kare dalga üretebiliyor. Ama frekans spektrumuna baktığımız zaman 1 kHz, 3 kHz, 5 kHz, 7 kHz ve böyle devam eden frekanslarda, güçleri gitgide azalan harmoniklerden oluştuğunu görüyoruz.

Burada THD+N çok yüksek çıkıyor. Bunun anlamı, sinyalde bir bozulma var demek değil. Sinyalin temel frekansı olan 1 kHz'in dışında harmonik bileşenler var demek.



[taydin]

2. Spectrum analizde dalga şeklini düz olarak görüyoruz (görmüyoruz) ve hangi frekanslarda hareket var ise o bölge yükseliyor. Örneğin 50hz sinus üzerinde 100hz bir gürültü var diyelim. 50hz ve 100 hz grafiği yükseliyor. Doğrumu?

Audio analizöre 50 Hz ve 100 Hz lik iki sinüsün toplamını ürettiriyorum. 50 Hz lik bileşenin voltaj seviyesi 1 Vrms. 100 Hz lik sinüsün voltaj seviyesi, 50 Hz lik sinüsün voltaj seviyesinin 5 te biri. Sonra da bu sinyalin "RMS Voltaj" spektrumunu alıyoruz. Bu durumda spektrumun Y ekseni, gücü değil, RMS voltajı ifade ediyor. Ayrıca Hem X hem de Y eksenini lineer yapıyorum ki spektrumdaki pikler arasındaki ilişki net bir şekilde görülsün.

Spektrumda beklendiği üzere, iki tane pik görüyoruz. 50 Hz deki pikin tepe noktası, 100 Hz deki pikin 5 katı. Burada gene THD+N in yüksek olduğunu görüyoruz. Bunun sebebi, 50 Hz temel frekansın dışında frekans bileşenlerinin olması (100 Hz). İkisi arasındaki oranda 5 te biri idi, bu değer de neredeyse aynen THD+N oranına yansımış ve %20 gibi bir değer hesaplanmış.



[Endorfin35+]

Harmonikler, dalga formunu oluşturan yapı taşlarıdır. Mesela ideal bir kare dalga sinyali düşünelim. Bu sinyal bozuk mudur? Değildir, ama sonsuza dek uzanan harmoniklerin toplamından oluşur. Aynı şey, ideal bir üçgen dalga ve testere dişi dalga için de geçerlidir. Bu sinyallerin hepsi, frekansları artarken gücü azalan sinüs alt bileşenlerin (harmoniklerin) toplamından oluşur.

@taydin,

2. ve 3. sorularım kafamda netleşti. 1. soruda harmoniklerin üzerinden tekrar geçecek olursak;

Burda güzel bir animasyon var olayı anlamama yardımcı oluyor.

Animasyona göre sinus tek bir hareket ile oluşuyor. Karedalga ise birsürü... Senin ölçümlerinde bu durumu doğruluyor.

Ayıca Şurada da güzel bir açıklama varmış...

https://www.emo.org.tr/ekler/57334847f188c63_ek.pdf

ayrıca burada da

Harmonikler ve İç Harmonikler

Günümüzde enerji kalitesi konusu oldukça önem kazanmıştır. Özellikle elektronik cihazların ve güç elektroniği devrelerinin kullanımının vazgeçilmez hale gelmesi ile şebekede harmoniklerden kaynaklanan problemler artmıştır. Bu yazımızda harmonikler

www.elektrikport.com

O halde anladığım kadarı ile Şebeke tarafı için harmonikler sinus u bozduğu için gürültü şeklinde kullanılabiliyor.

Yine şebeke tarafı için kare dalga akımdan bahsetmişler bir onu anlamadım. O kısmı da sonraya bırakıyorum

Teşekkürler...
