Çeşitli Ölçü Aletleri Karşılaştırmalı Ölçüm Testleri

Sinyal yukselirken tetikle demissin. Fakat asagidaki scop ekranina bakiyoruz sinyal en solda asagi inerken grafik cizilmis. Yani aslinda scop tetiklemesi inen kenarda olmus, halbuki yukselen kenarda olmaliydi.
Tetik ekranın orta-üst tarafındaki aşağı yönlü mavi oka göre çalışıyor. Yani tam olarak ekranın ortasında yükselen sinyalin konumuna göre tetikliyor. Ekranın sağında ve solunda gördüğün sinyal tetikten önceki ve sonraki sinyal olarak görünüyor.

Bu arada osiloskop Siglent SDS1104X-E 100MHz 4 kanal.


Son düzenleme:
@Mikro Step
Ben ölçümü otomatik mod da yaptım.

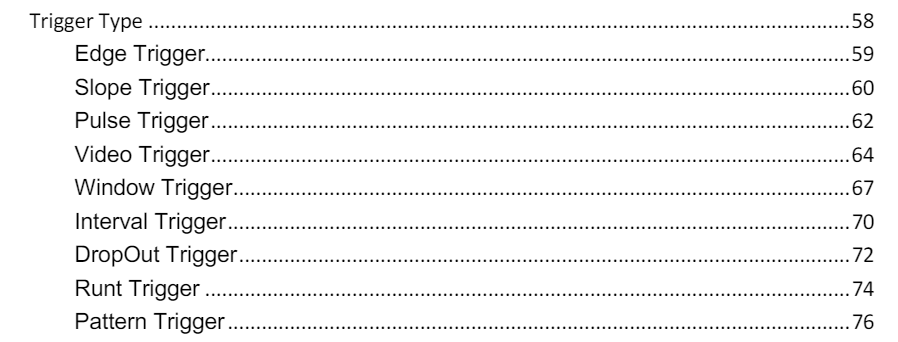

Kullanım klavuzunda şu yazıyormuş:
Not: Otomatik Kurulum düğmesine basılması, tetikleme tipini Kenar ve eğimi yükselen olarak ayarlayacaktır.

Trigger noktasını yatay olarak değiştirme özelliği, benim bildiğim bütün analog osiloskoplarda ve DSO'larda olan bir özellik.

Daha ileri seviye osiloskoplarda saklama alanının ne kadarının trigger öncesi, ne kadarının trigger sonrası için kullanılacağını da belirleyebiliyorsun. Mesela trigger yakalandığında, asıl aranan problem çok daha gerilerde ise, %99 "pre-trigger", %1 "post-trigger" ayarlarsın, trigger olduğunda da hafızada trigger öncesi olabilecek en fazla sayıda veri olur.

Analog scoplarda triger noktasini yatayda gezdirebilmek icin scopta delayed trigger modu olmasi lazim. Bu ozellik oldumu scop fiyati da firliyor.

Birde baba analog scoplarda ekran belirlenen noktaya kadar ayarlanan tim/div ile ilerliyor sonra time div degisiyor bir sure sonra tekrar time/div eski haline geliyordu.

Bu aralik elle ayarlanabiliyordu. Delayed B sweep Time Base deniyordu ve bu ozellik oldumu fiyat iyice cosuyordu.

Sanki sinyalin bir bolumune buyutecle bakiyormusuz gibi oluyordu.

Merceklenen kisim bir alt satirda da gosteriliyordu.
