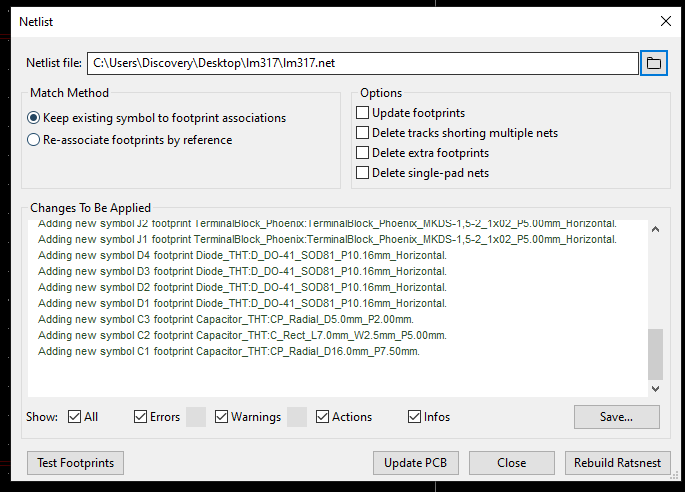

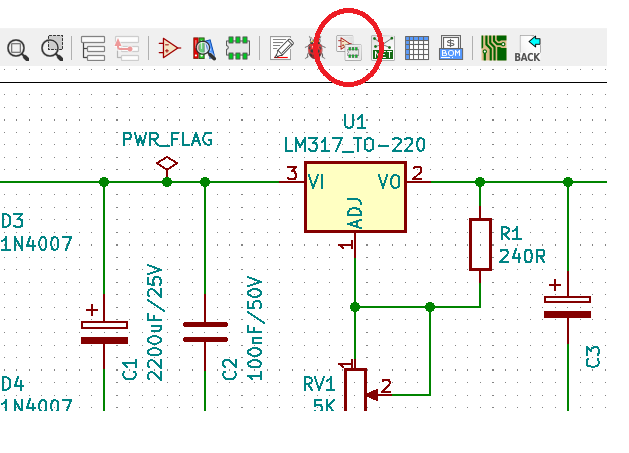

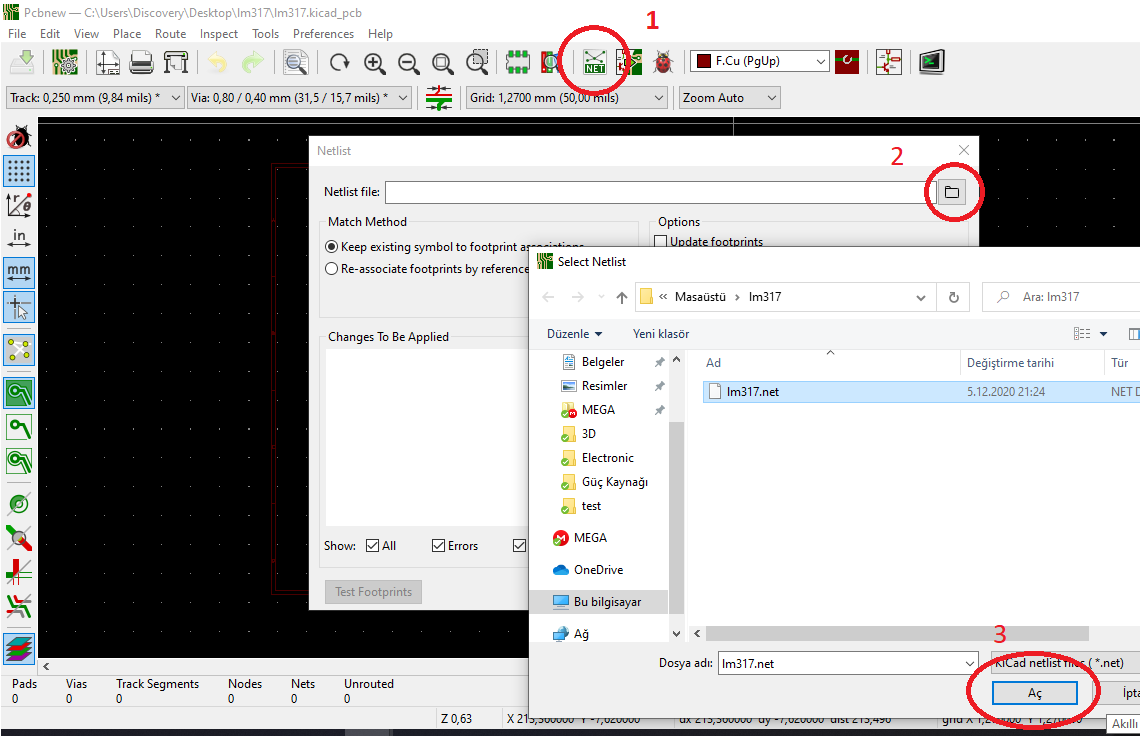

Kicad ile Alıştırma Çalışması

[M_B]

PDF olarak aldığınız belgeyi yazdırırken
seçenekleri kontrol edin.
"Sayfaya sığdır" seçeneği ön tanımlı geliyor.

Hocam default gelen ekran



[Hazel]

@M_B evet sorun var, ben gerber dosyasinina aktarip daha sonra Gerbv diye bir programla pdf'e cevirip sonra baski aliyorum, footprint o zaman 1:1 oluyor, kicad nedense bu soruna yillardir cozum getirmiyor, hatta 3 yil once bunun hakkinda bir yere geribildirimde bulunmustum, belki bizim bilmedigimiz bir durum vardir, yada bu sekilde baski alanlari amator olarak degerlendirip kale almiyorlardir.



[ckocagil]

Sayfa boyutu A4 değil de Letter seçili olabilir mi?



[M_B]

Sayfa boyutu A4 değil de Letter seçili olabilir mi?

Yok hocam onu da denedim.
bu yuzden Kicad ten soğumaya başlıyorum. Cizimi falan guzel iyicede alıştım ama gel gorki
bu tur sorun yuzunden bırakacağım. Kendi cizdiğim footprint deneyemiyeceksem ne anlamı var.
@Haze hocam sizin yontemi de denedim ama beceremedim.



[Hazel]

gerber formatinda bottom yada top layeri ayri, drill dosyasini ayri export ediyorsun sonra gerbv isimli free bir program var oraya istedigin layeri import edip ordan pdf formatinda kaydediyorsun.



[M_B]

gerber formatinda bottom yada top layeri ayri, drill dosyasini ayri export ediyorsun sonra gerbv isimli free bir program var oraya istedigin layeri import edip ordan pdf formatinda kaydediyorsun.

Teşekkürler Hocam.
Gerbv 2.6A preogramı ile dediğinizi yaptım oldu. Ama biraz meşakketli oluyor. Keşke bir eklentisi veya cözumu olsaydı.

Teşekkürler hocam.



[M_B]

Herkese hayırlı bayramlar.
Kicad te resimdeki gibi ( yolların lehimli ) nasıl yapabilirim.
Teşekkürler.



[Endorfin35+]

İlgili katmanı (b mask f mask gibi birşeydi) seçip track üzerinden line aracı ile çizgi çekince oluyor.
