Kicad ile Alıştırma Çalışması

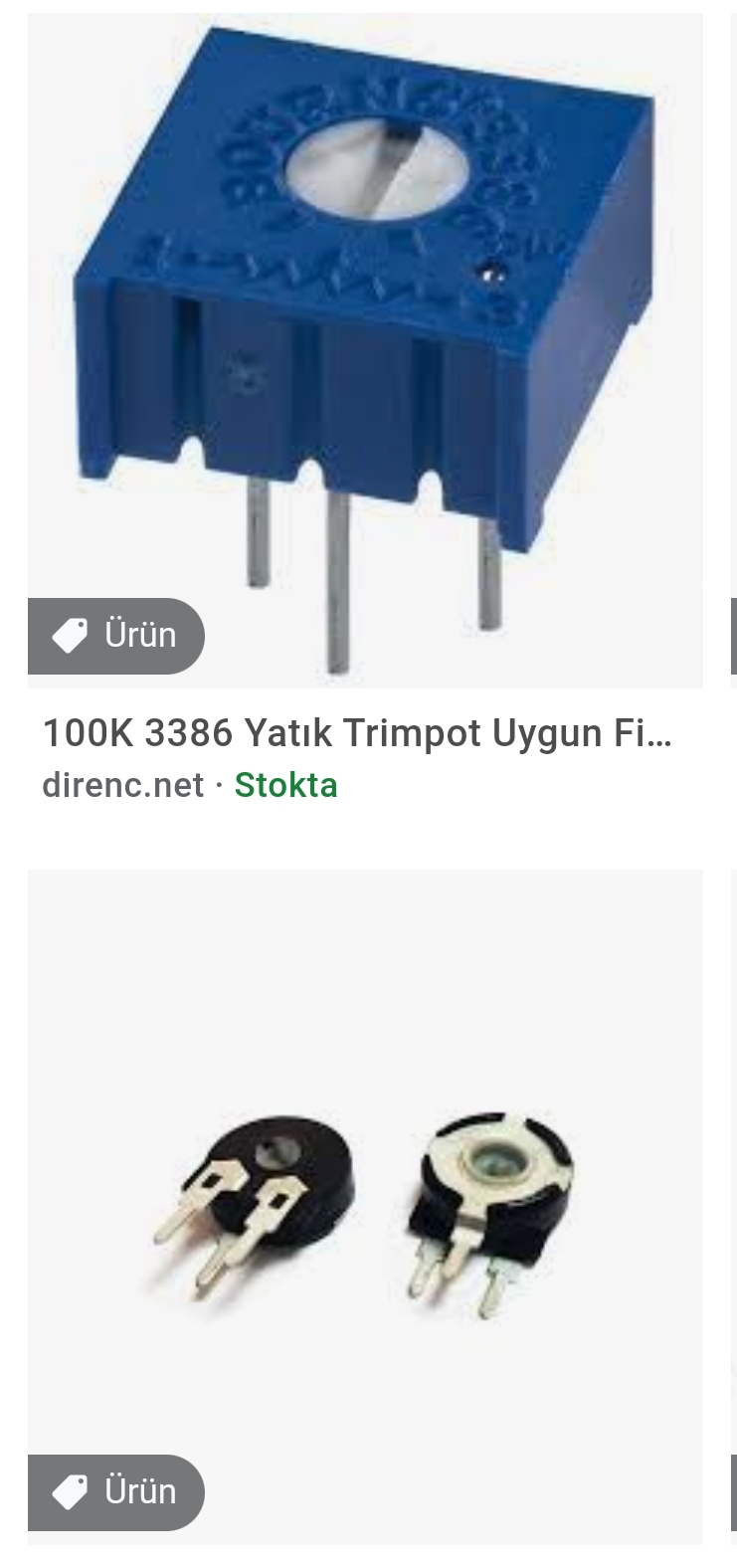

Mesela şu resimdeki trimpotlardan var mı?
Proteusta yok. Habire 3 nokta birleştirip aralık tutturmaya çalışıyorum.

6448 eklentisine bak

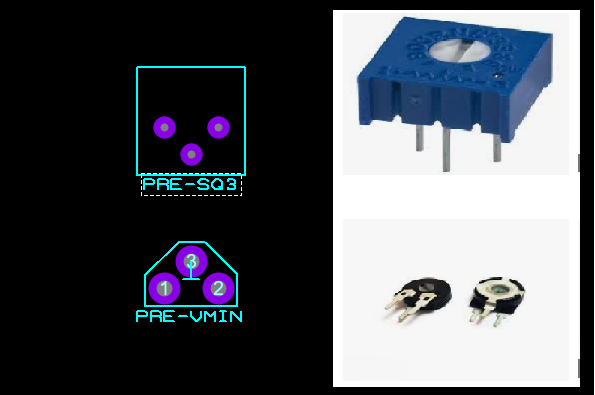

Tam olarak bunlarmı emin değilim ama sanıyorum istediğin var. 3D si yok.


proteusta şimdi denedim ve hiç bir sorun çıkmadı.
demo versiyonu kullanıyorsanız o iş görmez elbette ama biz kırılmış olanını evde kullanıyoruz.
linkleri lazımsa sonsivri yada picproje sitesinden bulabilirsiniz. tabi üyelik gerekiyor.
bedava program arıyorsanız birde easyeda denemekte fayda var. internet kütübhanesinden herşeyi bulmanız mümkün.

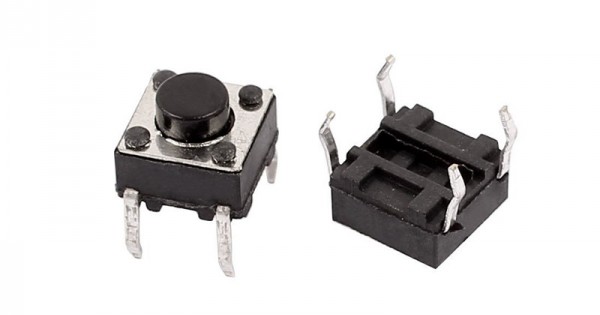

Şu butonu kicad de bulamadım. Adını bilen var mı? Tact olarak çıkmıyor.

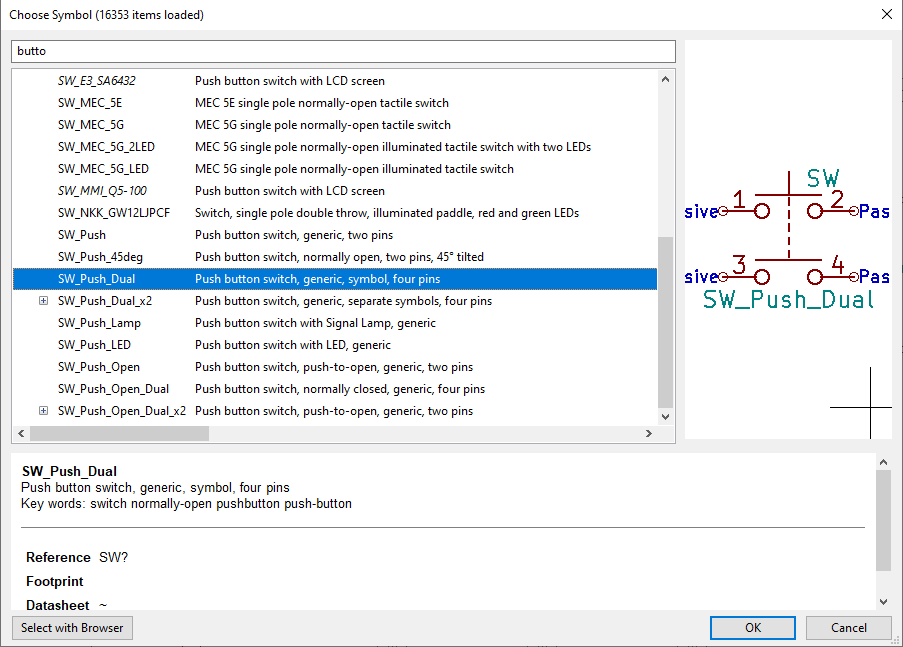

switch lerde var bir şeyler ama 5 bacaklı görünüyor.


Okuldaki bazı gerekliliklerden ötürü ve ileride çalışma hayatında da kullanabilmek için eagle öğreniyorum ben de. Program farklı ama durumlar ortak eğer bir akım taşıma ihtiyacımız yoksa sinyal amaçlı olarak kaç mm yol kullanmalıyız ve bir de padlerin çapı, delik çapı ne olmalı. normal elemanlar için direnç diyot led gibi.

Okuldaki bazı gerekliliklerden ötürü ve ileride çalışma hayatında da kullanabilmek için eagle öğreniyorum ben de. Program farklı ama durumlar ortak eğer bir akım taşıma ihtiyacımız yoksa sinyal amaçlı olarak kaç mm yol kullanmalıyız ve bir de padlerin çapı, delik çapı ne olmalı. normal elemanlar için direnç diyot led gibi.
Şöyle bir şey buldum. Doğru mu bilmiyorum.


Okuldaki bazı gerekliliklerden ötürü ve ileride çalışma hayatında da kullanabilmek için eagle öğreniyorum ben de. Program farklı ama durumlar ortak eğer bir akım taşıma ihtiyacımız yoksa sinyal amaçlı olarak kaç mm yol kullanmalıyız ve bir de padlerin çapı, delik çapı ne olmalı. normal elemanlar için direnç diyot led gibi.


Bununla ilgili çok kesin bir kural yok. 0.2 mm bir yol ile de sinyali sorunsuz taşıyabilirsin ama pcb üreticisini zorlarsın. Makul olan müsait alana bağlı olarak kalın yol kullanmak. Zorunlu kaldıkça yolları inceltmek...

Bununla ilgili çok kesin bir kural yok. 0.2 mm bir yol ile de sinyali sorunsuz taşıyabilirsin ama pcb üreticisini zorlarsın. Makul olan müsait alana bağlı olarak kalın yol kullanmak. Zorunlu kaldıkça yolları inceltmek...
Teşekkür ederim buna dikkat edeyim.

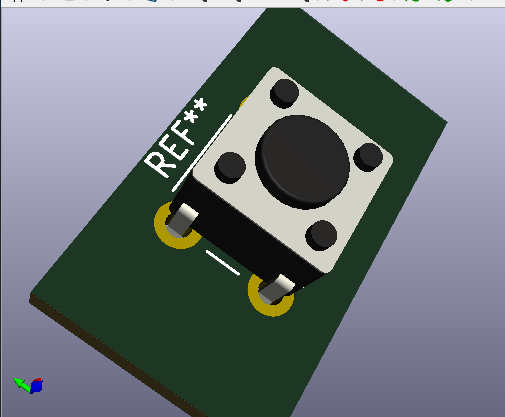

3d modeli de var mış. İlk baktığımda model yoktu. Öyle açık bırakmıştım pc yi... Geri döndüm model var... Anlamadım... Ya geç yükleniyor modeller yada internetten falan indirdi kendisi... :dusun1:


Proteusta birçok model ve kütüphane yok. Bu da kullanmak istediğiniz malzemenin kılıfını çizmenizi gerektiriyor ama bir süre sonra iş keyifli bir hal alıyor. Birçok malzeme kılıfını kendim package olarak hazırladım ve kullanıyorum. GSM- RF modüllerden bobin kılıflarına kadar.



Kicad aslında bende de kurulu ama alışık olmadığım için işimi şimdilik Proteusta görüyorum (Ver 7.7)
Simulasyon, isis tarafı beni hiç samadı, sarmıyor. Bu yüzden pata küte devre çizimi daha çok hoşuma gidiyor. Zoom üzerinden bilen arkadaşlar Kicad dersi verirse faydalanabiliriz. Aynı şekilde gün/saat belirleyip proteusta ufak tefek trikler verebilirim ben de.

Uygun fiyatlı ders verilir. :dans2:

Şaka bir yana ben az çok kendi işimi görecek kadar kullanıyorum. Takıldığınız bir yer olursa ve o yerde benim bildiğim yerden ise yardımcı olurum :)

Görsel olarak değişiklikler var.
Eski versiyonun üzerine yüklenmiyor sanırım.
İlk defa çalıştırıldığında "eski versiyondan ayarları içe aktar" diye bir seçenek çıkıyor.
Eski versiyon ile yapılmış bir projeyi yeni versiyonda açarken "Eski versiyondan aktar" gibi bir seçenek çıkıyor.
Logo da değişmiş. Bence eski logo iyiydi.

kicad logo.png


kicad 6.0.png

Doğrudan git deposundan indirip kaynak koddan derledim son sürümü. Simulasyon örneklerinden birisini çalıştırdım, sonuç çok iyi. MicroCap'i hemen bırakmak niyetinde değilim ama alternatif olması her zaman iyidir :)


KiCad 7.0 da arka plan rengini(Background) degiştiremiyorum deneyen oldumu.
(Preferences >preferences>colors menüsünden)
