SMPS ve lineer güç kaynaklarının organizasyonu

[Sercan]

Bir süredir SMPS'lerle ilgili bilgilerimi pekiştirmek adına kaynak okuyor ve videolar izliyorum.

Bu hafta sonu SMPS'ler üzerinde analizler yapıp, gerçekten nasıl çalıştıklarını ölçümlemek istedim. Daha sonrada kendi basit SMPS devremi kurmaya çalışacağım. Biliyorum ki bendekilerin bazılarında garip sesler var, yani arızalı olanlar da mevcut. Üstelik güzel bir tamir süreci olacak. Fakat elimdeki güç kaynakları çok karışık ve hangisinin ne durumda olduğunu da bilmiyorum.

Analize geçmeden önce bütün güç kaynaklarını organize edip ayrıştıracağım. Bunun için elektronikstok.com'da bulunan bileşen takip sistemini kullanacağım. Artık elektronikstok.com projem buna elverişli hale geldiği için elimdeki fazla trafo ve güç kaynaklarını oradan ücretsiz olarak paylaşacağım.

Bu konuda güç kaynaklarımı nasıl organize ettiğimi paylaşıyor olacağım. Bu da elektronikstok için bir çeşit nasıl kullanılıyor hazırlığı olacak.

(posting) elektronikstok.com yayına hazır.

Uzun zamandır konuşup, birçok farklı başlıkta tartıştığımız bileşen takip sistemini nihayet kullanıma hazır hale getirdim. Bu yazılım, elektronik laboratuvarınızdaki bileşenleri çevrimiçi olarak organize etmenize yardımcı olur. Program ücretsizdir; ancak herkes üye olamaz. Ücretsiz üyelik için...

mekatronik.org



[Sercan]



[Sercan]

Bazılarını bir zamanlar ayarlı güç kaynağı olarak dahi kullanmışlığım var. Şu an olduğu gibi PCB işi benim için hep sorun oldu.



[Atak]

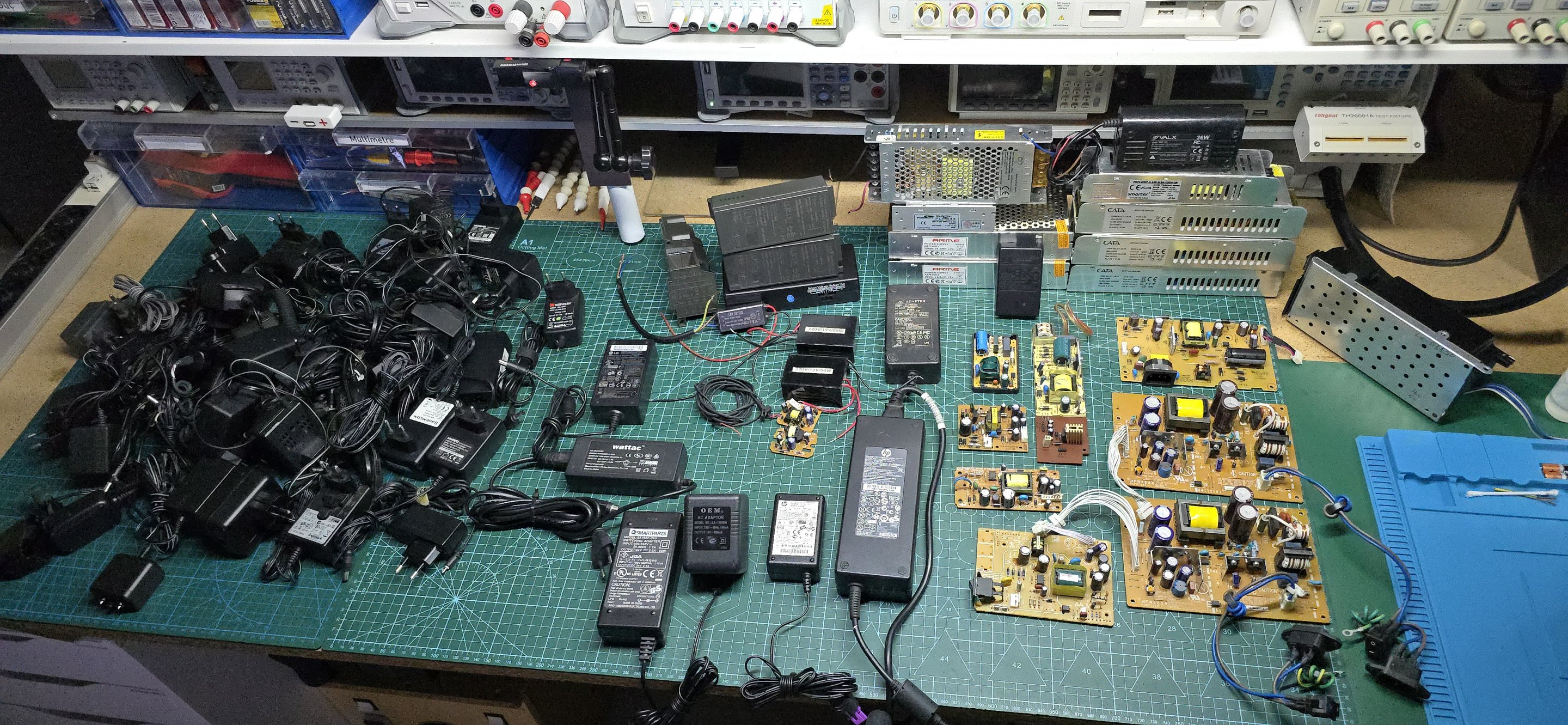

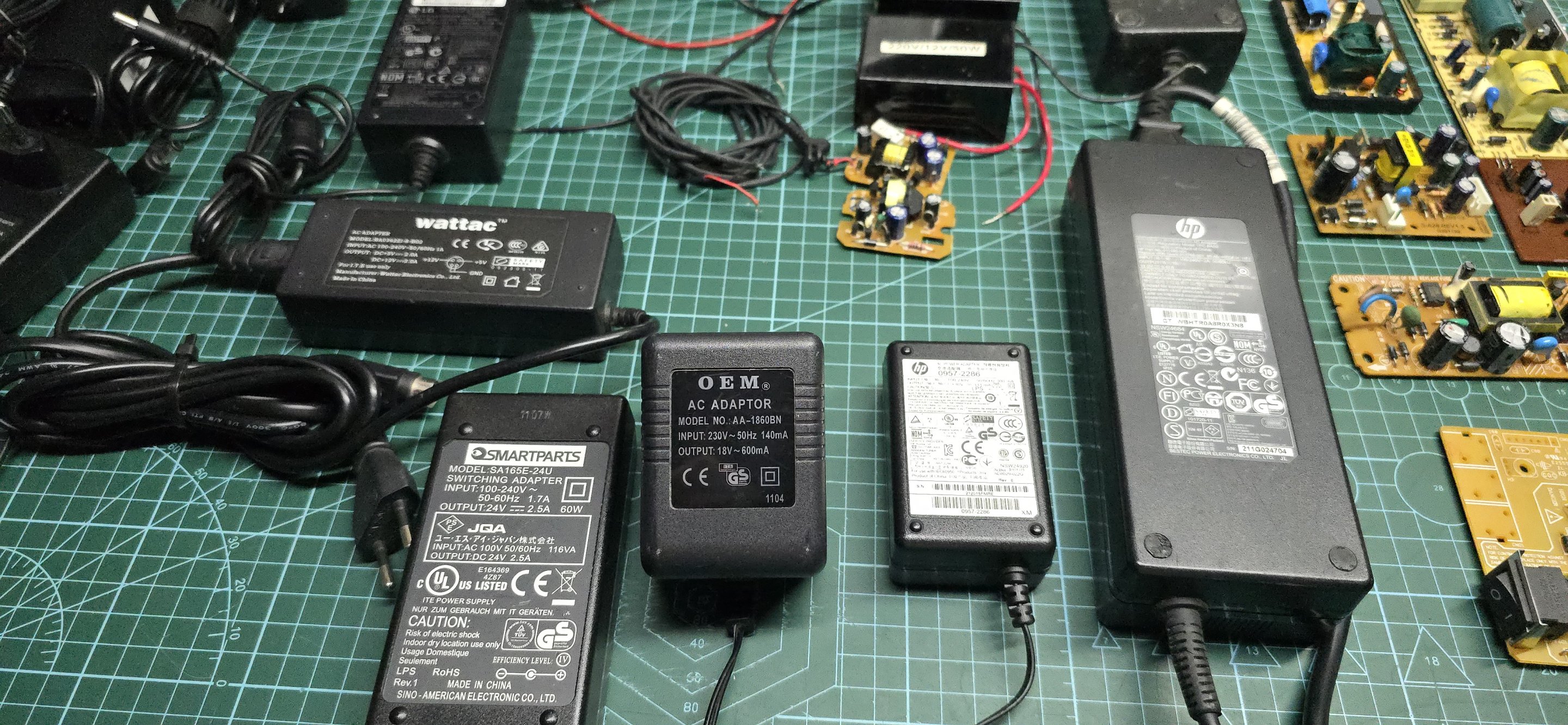

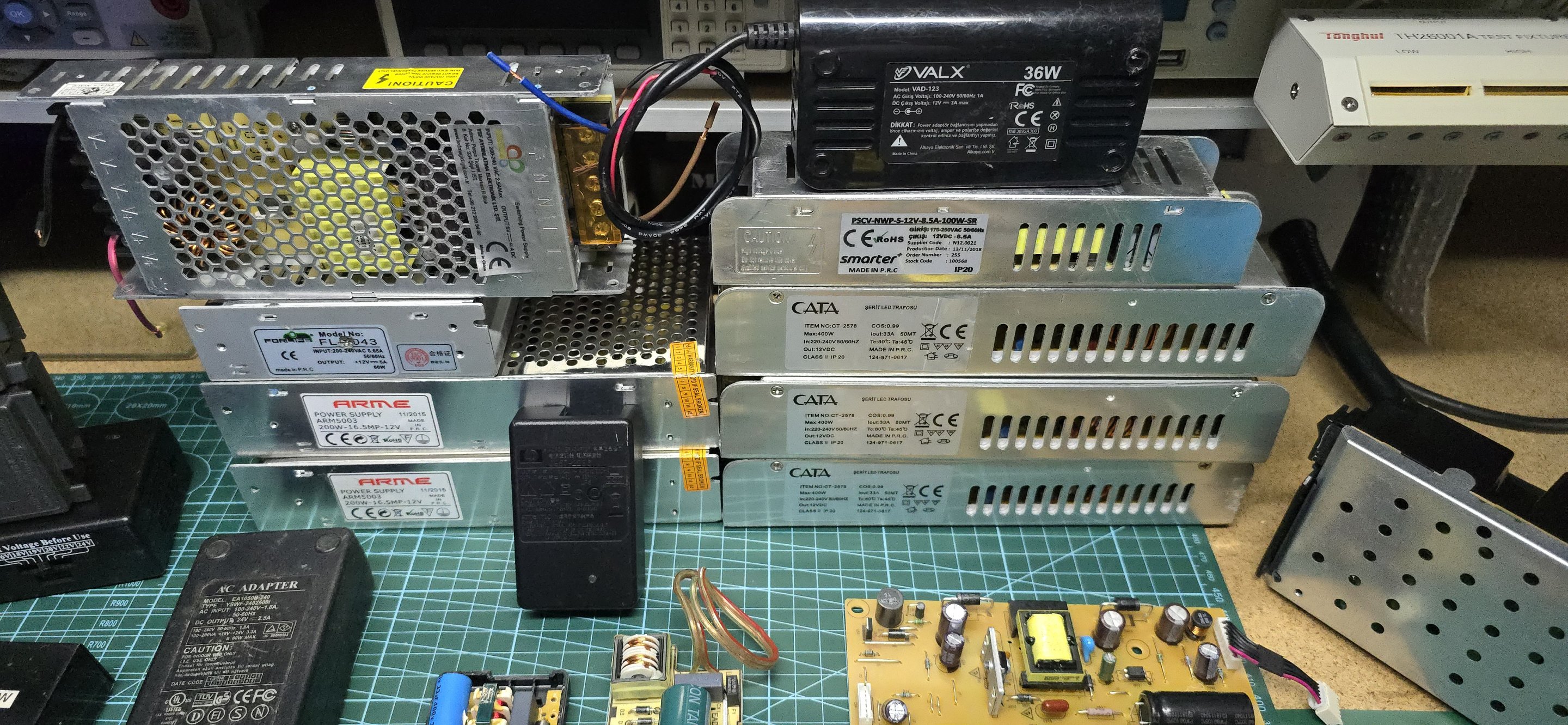

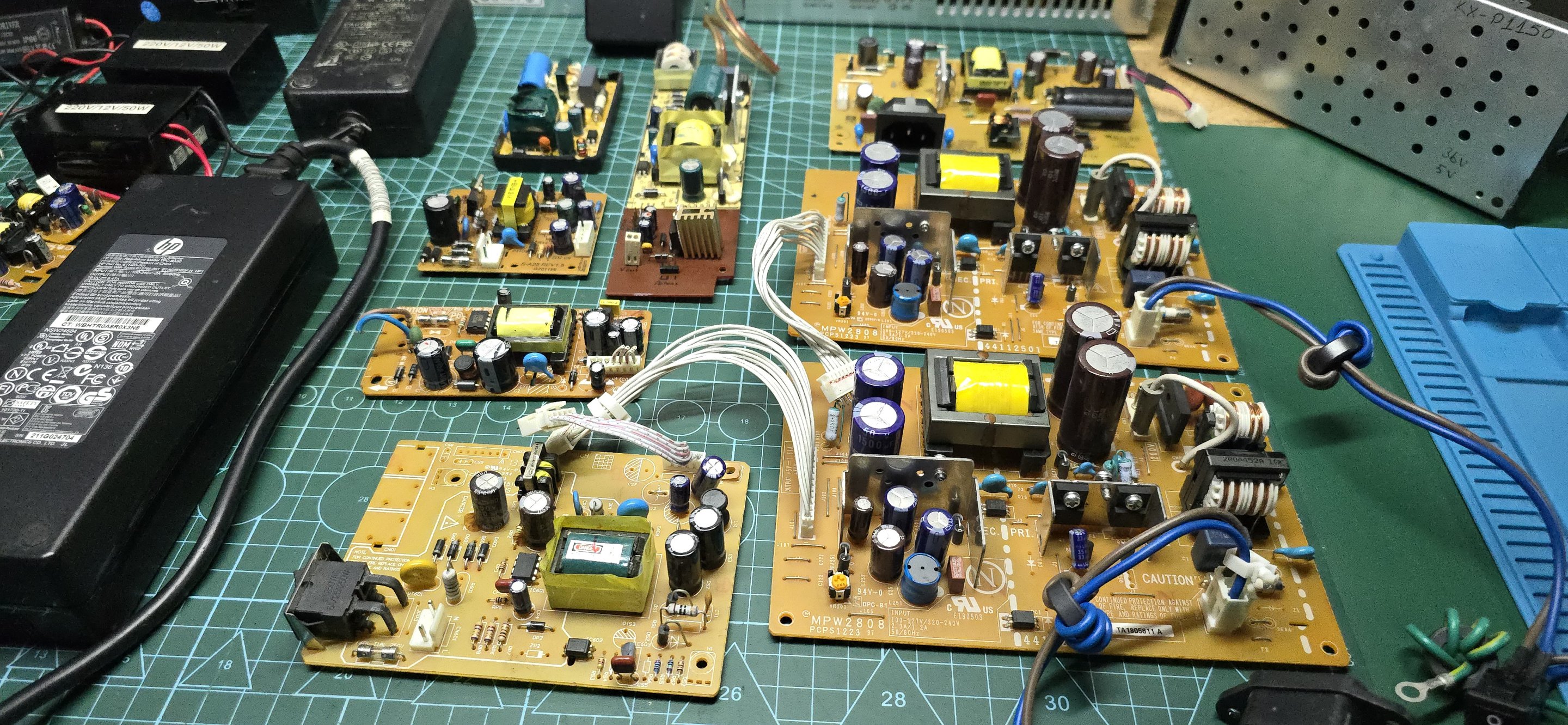

36859 eklentisine bak36860 eklentisine bak36861 eklentisine bak36862 eklentisine bak

Tek rakibimiz Türk Hava Yolları,
Pardon Polonya Elektronik olacaktı.



[posta]

Smps ler onarımı zor bir alandır. Primer katta yüksek frekansla voltajın oluşması, yüksek voltajla çalışılıyor olması, tehlike arz etmektedir.
Çok dikkatli olun.
Seri ampul düzeneği ile devreye voltaj verin.

Onarımlara slim kasa smps lerden başlayabilirsiniz.
Tasarımları sade ve smps mantığını anlamak için basittir.
Gelen sesler genellikle Primer kattan 28-30 kHz pwm osilator de sürücü sesi dir. Trafodan cik cik ses gelir.
Pwm çip/tr sağlamsa, 22-47 uf arası kondansatör kuruma yapar unit 612 ile kontrol edin kapasite değeri değişmiş se veya esr değeri yüksekse değişim gerekir.
Unit 612 nin
Ölçüm frekansını 100-120 Hz de yapın.

Kolay gelsin.



[TRON]

Ölçümlemelerinizi yapıp Fişi çektikten sonra bile kartın üzerinde yüksek voltaj bulunur.Kartın alt kısmını elinize avucunuza değdirmeyin. Çok Fena hoplatır.
Denemedim ama;
Hafif nemli bir süngerin üzerinde kartı biraz bekletmek faydası olur sanki.



[taydin]

Şu SMPS benim daha önce tamir ettiğim dandik LED trafosunun devresine benziyor. Bozuksa bir tamir konusu aç, biraz SMPS tamir tecrübemizi arttıralım



[Sercan]

Şu SMPS benim daha önce tamir ettiğim dandik LED trafosunun devresine benziyor. Bozuksa bir tamir konusu aç, biraz SMPS tamir tecrübemizi arttıralım

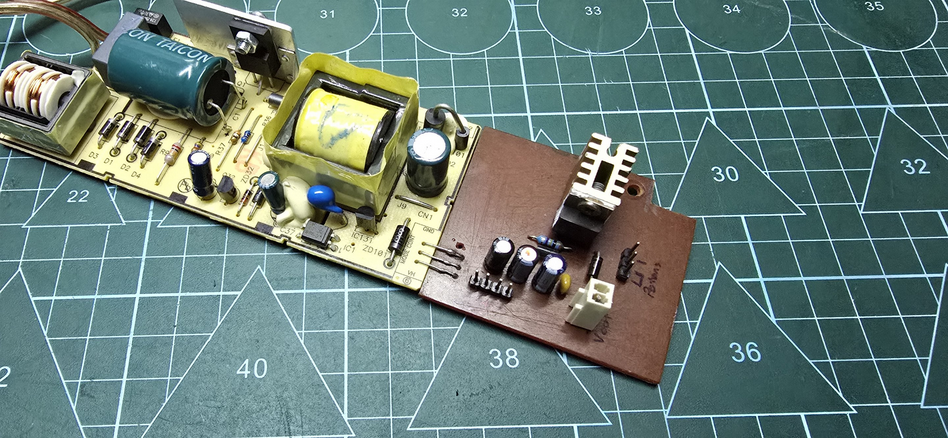

36899 eklentisine bak

Bu bir notebook adaptörü. Bir süre LM317 (ekteki devre) ile voltaj ayarlı güç kaynağı olarak kullandım. En son herhangi bir sorunu yoktu.
Bazı diğer SMPS'lerde sorun var, onları tamir edeceğim. Şu sıralar aşağıdaki kitaba göz gezdiriyorum. Vakit bulursam tamir işini de paylaşırım.

https://www.accessengineeringlibrary.com/content/book/9780071823463



[taydin]

Bu bir notebook adaptörü. Bir süre LM317 (ekteki devre) ile voltaj ayarlı güç kaynağı olarak kullandım. En son herhangi bir sorunu yoktu.
Bazı diğer SMPS'lerde sorun var, onları tamir edeceğim. Şu sıralar aşağıdaki kitaba göz gezdiriyorum. Vakit bulursam tamir işini de paylaşırım.

https://www.accessengineeringlibrary.com/content/book/9780071823463

Basso bu konunun otoritelerinden birisi, iyi seçim



[Sercan]

İlk mesajlarda görüldüğü gibi öncelikle bütün kutuları boşalttım. Çünkü yakın zamana kadar kutularda etiketli olmadığı için bazı adaptörler farklı kutulara filan karışmıştı. Elimdeki adaptörlere bakınca 12V kutusu tamamen 12V adaptörleri içerirken, 12V'dan küçükler 5V kutusuna büyükler ise 19V kutusuna ayırdım. Bazı modeller birden fazla gerilim ürettiği için onları da en yüksek gerilimlereine göre ilgili kutulara yerleştirdim. Kutu içeriklerininden emin olduktan sonra, 5V kutusunu tekrar boşalttım ve sisteme kaydetmeye başladım. Böyle böyle bütün kutuların içeriğini kaydetmiş olacağım. Sonraki adım, bu içerikleri tek tek test edip, detaylandırmak olacak.



[Sercan]

Sisteme veri girişi için öncelikle bazı yapılandırma ayalarından emin oldum. Tedarikçi olarak Hurda Kartlar isimli bir giriş yaptım. Konumları oluşturdum ve ilişkilendirdim. Kategori olarak ben zaten başka bir kaynaktan hazır kategoriler oluşturmuştum, adaptörler için bütün kategorilerin varlığından emin oldum. Sonra da veri girişi yapmaya başladım. Liste oluştuktan sonra da daha detaylı testler yapıp açıklama ve görselleri filan ekleyeceğim. Bütün bu işlerleri yaparken sistemin kısayol tuşları işimi acayip kolaylaştırdı. Aşağıda yukarıda bahsettiklerimin sırası ile ekran görüntülerini bulabilirsiniz.



[Sercan]

Veri girişine dair bir de video oluşturdum.



[Sercan]

Ben sürekli bit pazarı gibi yerlerden farklı cihazlar buluyorum. Bunların da genellikle adaptörü eksik oluyor. Diğer yandan elimdeki parçalar genellikle çöp gibi görünsede, ben eski cihazlardan söktüğüm bu bileşenleri seviyorum. Çünkü genellikle çok iyi dökümantasyona sahip oluyor.

Örneğin aşağıda yukarıdaki modüllerden birinin detaylı şema ve yapıları mevcut. Çalıştığından emin olunan bir sistem örneği var. Bu tam bir ders niteliğinde.

Önemli güvenlik notları önemlidir.



[Sercan]

Trafolar hariç bütün adaptörleri listeledim. Bu deneyim elektronikstok.com için de farklı fikirler veriyor. Güzel oldu.
