ac-ac voltaj converter

[burakgul]

Merhaba arkadaşlar ıgbtler ile h bridge köprüsünü kullanarak ac gelen şebeke sinyali spwm tekniği ile kıyarak çıkışında LC filtresinden geçirerek saf sinüs yapmak istiyorum.uygun ıgbtlerin geytine pwm darbelerini ayarlı olarak vererek çıkış voltajını hassas bir şekilde ayarlayabilirmiyim.



[czorgormez]

anlatımda bir eksiklik var sanki. önce AC şebeke sinyalini PFC ile doğrultarak DC 400V elde edilir. sonra buradan H bridge ile sürerek temiz 220 AC sinüs elde edebilirsin. çıkış voltajını belli bir aralıkta 1-2 volt hassasiyet ile ayarlayabilirsin. fakat DC baranın 400V olduğunu unutma bu yüzden çok düşük voltajlara inemezsin ya da yüksek voltajlara çıkamazsın.

aslında bu konuda ST ve Texas'ın çok iyi uygulama noteları var. tüm hesaplamalrıyla beraber sıfırdan bir sinüs ups-inverter tasarımını anlatıyor.

https://www.ti.com/lit/an/slaa602a/slaa602a.pdf

GitHub - shuvangkardas/pure-sine-wave-inverter: The project was funded by IEEE PES with a view to design 1KW Pure Sine Wave Inverter. This was my first power electronics project using off-the-shelf components

The project was funded by IEEE PES with a view to design 1KW Pure Sine Wave Inverter. This was my first power electronics project using off-the-shelf components - shuvangkardas/pure-sine-wave-inverter

github.com

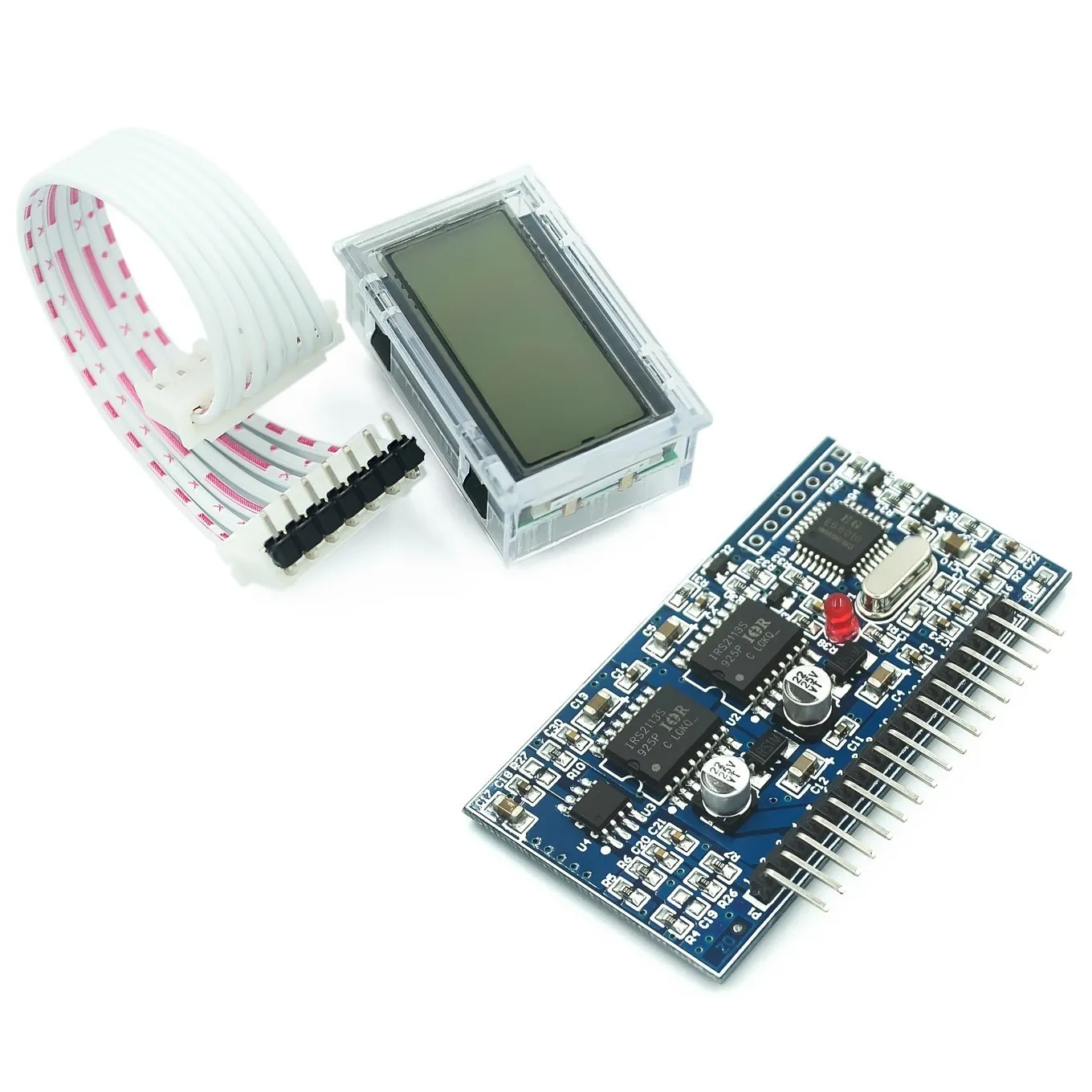

EEVblog Captcha



[clc]

Çıkışı saf sinüs yapamazsın. Gerçek bir uygulamada modülasyona bağlı olarak çıkışta başka frekanslar gözükecek, ne kadar az olduğunu kontrol edebilirsin. Çıkış voltajının ayarlı olmasından kasıt AC güç kaynağı gibiyse bunların çıkış filtre tasarımı klasik ups-inverter gibi uygulamalardan farklıdır, filtreleri kocaman olur ki farklı gerilim, frekans, akımlar için iyi çalışabilsin.



[burakgul]

yok hocam doğrultma yok ac şebeke gerilimini h bridge devresinin collector ve emitör kısımlarına veriyoruz çapraz olarak ıgbtleri açıp kapatarak yük tarafından ayarlanmış bi işareti pwm darbelerini ayarlayarak yapıyoruz.ıgbt geytlerine verdiğimiz işaret 20khz frekansında 1 v genliğinde testere tipli işaret ile 1v genliğinde sinüs işareti karşılaştırarak veriyoruz.eksi alternans için öbür igbtlere tersleyeni vericez.



[erdemtr55]

yok hocam doğrultma yok ac şebeke gerilimini h bridge devresinin collector ve emitör kısımlarına veriyoruz çapraz olarak ıgbtleri açıp kapatarak yük tarafından ayarlanmış bi işareti pwm darbelerini ayarlayarak yapıyoruz.ıgbt geytlerine verdiğimiz işaret 20khz frekansında 1 v genliğinde testere tipli işaret ile 1v genliğinde sinüs işareti karşılaştırarak veriyoruz.eksi alternans için öbür igbtlere tersleyeni vericez.

ne için kullanıcan?
