Precision Machining

Mikro Step

Kıdemli Üye
Katılım
25 Eylül 2022
Mesajlar
4,609

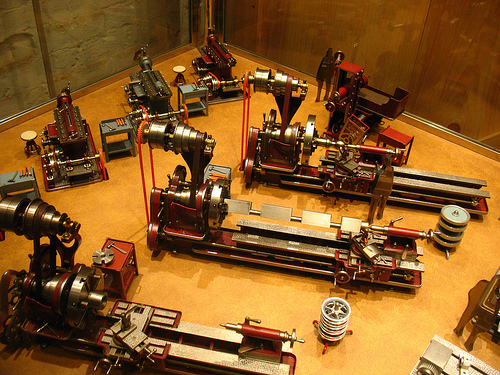

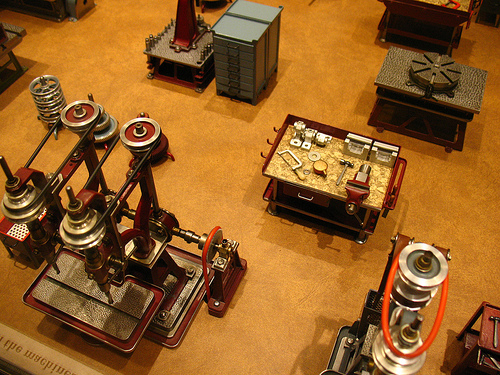

Gecmiste yuksek dogrulukta islem yapan makinelerde fotografta goruldugu gibi makine govdesi ile ana motor ayni sasede bulunmuyor, uzaktaki motordan kayisla hareket aktariliyormus.

Japonlarin bir torna makinesine ait fotoda durum daha da abartilmis motor ana makinadan 1 m kadar uzaga konmus hareket uzun bir kayisla aktariliyordu.

34809 eklentisine bak

34810 eklentisine bak

Gecmiste yuksek dogrulukta islem yapan makinelerde fotografta goruldugu gibi makine govdesi ile ana motor ayni sasede bulunmuyor, uzaktaki motordan kayisla hareket aktariliyormus.

Japonlarin bir torna makinesine ait fotoda durum daha da abartilmis motor ana makinadan 1 m kadar uzaga konmus hareket uzun bir kayisla aktariliyordu.
Ne kadar yüksek doğruluk kastedildiyse artık :gulus2:
Aklıma babaın un değirmeni geldi birden.
Motor başka bir odada çalışır ama iş yapan kasnak ile avara kasnak arasında baka bir kayış ile hareket aktarımı yapılır, 1 tonluk değirmen taşı alttakinin üzerinde dönmeye başlardı.
Kayış kaçırmaya başlayınca da bir çimdik dövülmüş reçine tozu ekilirdi kayışın kasnağa temas eden yüzüne. :cheeky1:

Kayış sadece güç aktarımı için doğruluk ile alakası yok.
Yataklarda millerde dişlilerde boşluk alma düzenekleri doğruluğu etkiliyor.

Birde eskiden makineler pedal ile çalışıyordu. Geçiş dönemine denk gelmiştir. Elektrik olmayan yerlerde gene insan gücü ile çalıştırmak amacıyla yapılmış olabilir.

Amac motor + disli sisteminden gelen vibrasyonlari engellemek. Vibrasyon kesim kalitesini dolayisi ile de dogrulugu cok kotu yonde etkiler.

Verdigim fotodaki mekanigi yapan adamlar kayis kasnagi kaldirip disli sistemini mi yapamayacaklardi?

Son düzenleme:
Amac motor + disli sisteminden gelen vibrasyonlari engellemek. Vibrasyon kesim kalitesini dolayisi ile de dogrulugu cok kotu yonde etkiler.

Verdigim fotodaki mekanigi yapan adamlar kayis kasnagi kaldirip disli sistemini mi yapamayacaklardi?
Kayışta kayma sorunu olur.
Örneğin Tornada vida çekerken mecburen dişli kullanacaksın.
Frezede dişli yaparken kullanılan divizör içinde gene sonsuz vida dişlisi kullanılıyor.
Geriye sadece basit işler kalıyor. Onda da tam güç aktarımı olmadığı için küçük pasolarla çalışmak zorundasın.

O dediklerin tornayi ne amacla kullanacaginla ilgili.

Cok ust seviye CNClerde de servo motor ile bilyali somuna ait vida arasinda kayis kasnak kullaniliyor. Halbuki araya koy precision reduktoru olsun bitsin.

Son düzenleme:
Yuksek yuzey kalitesi icin makinenin son derece titresimsiz olmasi gerekir. cogu frezede yuzey taramasi yaparken cok dusuk ilerleme ile bile yuzey temizligi yaptiginda yuzeyi isiga tuttugunda caki izlerinin neden oldugu deseni gorursun. Ilerlemeyi istedigin kadar dusur. Hatta yuzey temizligi yaparken makinenin bir kosesine dayansan o desen degisir.

Makinede vibrasyon ne kadar dusuk ise isikta gorecegin desen de o kadar az dikkat cekici olur.

Precision yuzey temizligi ile taslanmisa yakin yuzey temizliginden bahsediyorum.

Bu arada hatirlatayim, gununumuzde tornada vida disi cekerken makinanin ayna ekseni ile Z ekseni arasinda mekanik kuplaj bile olmasina gerek yok.

Artik motorlar elektronik senkronlanabiliyor. Mekanik tornalarda eskiden di o.

Geçen haftasonu AHITECH isimli bir firmaya gittim. Genç yaşta 3 arkadaşın kurduğu bir startup. Makarna-Bisküvi fabrikalarına (Torku, Ülker, Saray, Bifa) kalıp üretiyorlar. Kullandıkları CNC 150.000€ ($ da olabilir) fiyata sahip bir CNC idi. 0.002mm hassasiyetle konumlama yapabilmesine şaşırdım doğrusu. Nasıl yataklama yapmışlar bilmiyorum ama elindeki kumanda ile mm/1000 hassasiyetinde konumlama yapabiliyordu. Hayret ettim.


Konumlama dogrulugu elbette cok onemli. Fakat bu dogrulugun kesim esnasinda da korunmasi onemli.
Titresimli bir mekanizma isterse is yapmazken nm dogrulugunda pozisyonlama yapsin. Bu onemli degil.

Kesici takim parcayi keserken pozisyonu koruyabilme onemli. Iste burda titresimler ve bosluklar devreye giriyor.

Vida boslugu backlash ile kompanze ediliyor deniyor ama bu onemli degil. Kesim esnasinda bu kompanzasyonun onemi kalmiyor.

Konumlama dogrulugu elbette cok onemli. Fakat bu dogrulugun kesim esnasinda da korunmasi onemli.
Titresimli bir mekanizma isterse is yapmazken nm dogrulugunda pozisyonlama yapsin. Bu onemli degil.

Kesici takim parcayi keserken pozisyonu koruyabilme onemli. Iste burda titresimler ve bosluklar devreye giriyor.

Vida boslugu backlash ile kompanze ediliyor deniyor ama bu onemli degil. Kesim esnasinda bu kompanzasyonun onemi kalmiyor.
Eski makinalarda boşluk yay yada karşı ağırlık ile gideriliyor.
Bu baskı kuvveti kesme kuvvetinden fazla olmalı.
st60 çelik için bu değer 160kg/mm2
İlerleme ile talaş derinliğini az verirseniz az kuvvet ile talaşı koparırsınız. Titreşimde azalır.
Aşağıdaki gibi vida somunu iki parçalı yapılıyor. Arasında yay var.
Aynı işlem bilyalı somunlarda da yapılır. Ama yapan görmedim hiç.

Bunu kullandiginizda kesme kuvvetinin neden oldugu itme yayin itmesinden cok kucuk kalmali. Freze cakisi kullanarak kesen router cihazlarda boyle bir sey mumkun mu? Imkansiz. Kullananlar kendilerini kandirir.

bu teknik roland'ın ufak cnclerinde hala kullanılıyor. motorun gücü kazıma-kesme kafasına bir kayışla aktarılıyor. herhalde düşük maliyetli motor kullanabilmek için bunu yapmışlar.

Hassas konumlama yapmak ile hassas konumlama yaptığını sanmak arasında ciddi farklar var. @Mikro Step in mikrostepler ne kadar mikrostep gibi bir konusu vardı. Buda onun gibi. Bindebir ilerleme yaptığını gösterir ve toplam 1000 adımda 1mm ilerler ama adımlar kusursuz değildir. Laser interferometre ile çalışma şansım oldu. Alet milyonda bir e kadar ölçüyor. Tabi bu kadar yüksek çözünürlükte makinenin yanından yürüsen ölçüm değişiyordu. Aleti 1/1000 ölçecek şekilde sınırlandırıyorduk...


Bu bölme makinesi ölçü aleti yapımında kullanılıyormuş.
Motordan makineye kayış ile bağlı ama sonraki kısımlar hep dişli .



Doğrusal bölme için makine.
Keşke bizim burada da böyle tarihi makineler için müze olsa.

"Keşke bizim burada da böyle tarihi makineler için müze olsa."
Her yer müze. 2. Dünya savaşından önce üretilmiş, makinalarla hala iş yapan - yapmaya çalışan çok.
Eski sanayi siteleri müzeleri... giriş çıkış beleş, alınacak hayat dersleri servete eşdeğer.

"Keşke bizim burada da böyle tarihi makineler için müze olsa."
Her yer müze. 2. Dünya savaşından önce üretilmiş, makinalarla hala iş yapan - yapmaya çalışan çok.
Eski sanayi siteleri müzeleri... giriş çıkış beleş, alınacak hayat dersleri servete eşdeğer.
Bizde olanlar kaba iş için.
hassasiyetleri 0.05mm-0.1mm
Ölçü aleti veya mekanik saat parçaları yapan yok.
Bende de var 1960 model makine. :)
Eski makinelerde rulmanda yok. Kaymalı yatak hepsi.
Aşınmaları sürekli sıfırlaman gerekiyor.


Videonun bazi bolumlerinde titresimlerin kesme kalitesine etkisini gozleyebilirsiniz. Anirma sesi varsa kesme kalitesi de kotulesir.
