Instrustar ISDS205X USB osiloskop arızası

[ibrahimcelik]

Osiloskop tamir olduğuna göre bir osiloskop serisi videosu gelir artık dimi abi



[taydin]

Osiloskop tamir olduğuna göre bir osiloskop serisi videosu gelir artık dimi abi

Video fikri çok ama malesef vaktim yok.

Aslında bu 205B serisinin muadili olan Hantek 6022BE var ve bu modelin açık kaynak yazılımı da geliştirildi. Bunu alıp hem incelemesini yapmak hem de linux yazılımını denemek istiyorum.



[Atak]

Video fikri çok ama malesef vaktim yok.

Aslında bu 205B serisinin muadili olan Hantek 6022BE var ve bu modelin açık kaynak yazılımı da geliştirildi. Bunu alıp hem incelemesini yapmak hem de linux yazılımını denemek istiyorum.

Timur hocam ne yapsanız izleriz, işlerinizde kolaylıklar diliyorum.



[eec]

Benzer bir problem yaşıyorum. PWM entegre ölçümü yaptıktan bir müddet sonra bilgisayarın usb portlarına yeni bir cihaz takınca gelen ses belli aralıklarla gelip gitmeye başladı. Ses kesilsin diye osilokopu usb porttan çıkarttım. Ertesi günü bilgisayarın usb portlarına klavye mouse takınca çalışmadığını farkettim. Tüm usb portlar arızalanmış. Tahminim çipset arızalandı. Dahası osiloskopta arızalanmış. Artık bilgisayar mı osiloskobu bozdu, osiloskop mu bilgisayarı bozdu bilmiyorum. Osiloskobun üzerinde CY7C68013A entegresi var. Büyük ihtimal bu entegre arızalandı. Sorum şu bu entegreyi alıp değiştirsem tekrar çalışır mı? Bu entegre üzerinde uygulamaya özel bir programlama yapılıyor mu yoksa tak çalıştır şeklinde birşey mi. Bilgisi olan yardımcı olursa memnun olurum.



[taydin]

Entegre Cypress'in bir MCU su. Üzerindeki program geri okunabiliyor mu bilmiyorum. Okunamıyorsa MCU yu değiştirmenin bir faydası olmaz.



[eec]

Yani cihaz çöp oldu.



[taydin]

Araştırmakta fayda var. üzerindeki program çok sofistike bir program değil belki kilitlemeyen gerek duymamışlardır.



[eec]

Biraz araştırdım çok bilgi edinemedim. Aynı entegreyi kullanan şöyle bir kart buldum https://www.motorobit.com/ez-usb-fx...ERXOIYd7OPAMdxtA4N6vxAAZfhn3b7QRflfuREKoV7yQ1 belki bunun üzerinden söküp osiloskoba takarsam çalışır diye düşünmüştüm.



[eec]

Benim osiloskop gitti eepromun (24LC64) yedeğini aldım belki birilerinin işini görür.
Instrustar ISDS205A



[Mehmet.b]

Entegreyi değiştiremediniz mi? Alttaki linkte bulunmakta.

https://www.ozdisan.com/p/Microcontrollers-218/cypress-semi-cy7c68013a-56pvxc-417289



[eec]

Entegreyi değiştiremediniz mi?

İçerisinde yazılım olabileceği ihtimaline karşın değiştirmeye hiç yeltenmedim ama yazılım eğer bu eeprom üzerinde tutuluyorsa entegreyi değişince bir ihtimal çalışır diye düşünüyorum.



[Mehmet.b]

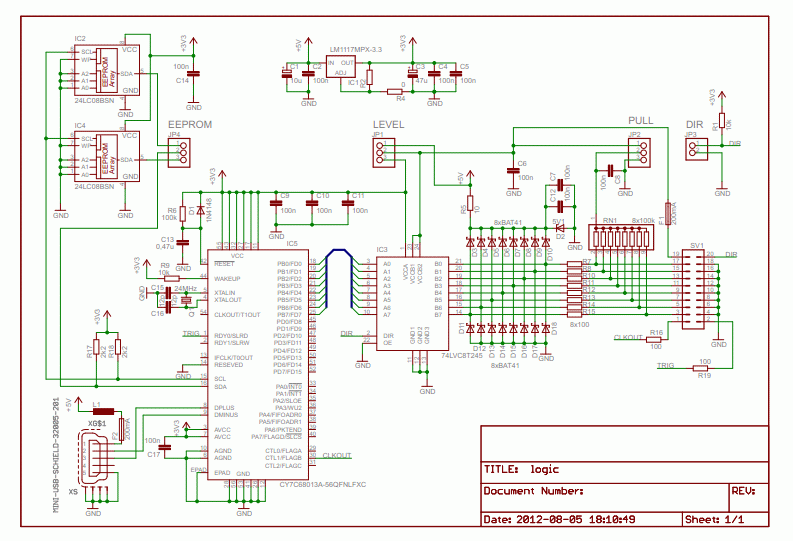

#28'de verdiğiniz modül üzerine basit bir kart ekledim. 8 kanal gerilim bölücü direnç ve 5.1V zener bağladım.
Kendi üzerindeki e²promu söktüm. Yine üste eklediğim karta iki adet 24LXX serisi iki e²prom bağladım.
İki adet USB lojik analizör elde ettim. İki meşhur lojik analizör bu şekilde çalışmıştı...

Bu entegrenin I/O pinleri çok narin, statik gerilimden be besleme geriliminden yüksek gerilimlerden hemen etkileniyor.

Ek:
Sanıyorum USBee firması kapanmış. USBee ZX modeli çok maharetli.

https://www.interworldna.com/cwave/usbee-zx-analyzer.php



[Muhsin Kamer]

Benim osiloskop gitti eepromun (24LC64) yedeğini aldım belki birilerinin işini görür.
Instrustar ISDS205A

Yazılım kilitli dir.
Firmware içeriğini okuyabiliyor musunuz?



[eec]

Yazılım kilitli dir.
Firmware içeriğini okuyabiliyor musunuz?

eepromun içeriğini mi?



[Muhsin Kamer]

eepromun içeriğini mi?

Evet
Aldığınız yedeğin, içeriğini okuyabiliyor musunuz?



[eec]

Evet

Evet içerik okunabiliyor. Eklediğim dosyayı inceleyebilirsiniz.
