Yeni güç kaynağı projesi.

[TA3UIS]

prob ucunun bir kaç kullanımda bu hale gelmesi olası bir durum mu?
Ucu yanmaya dayanıklı prob ucu var mı?



[Mikro Step]

Ben de prob uclarimi boyle bozuyorum.



[TA3UIS]

çözümü yok mu?



[Hazel]

ben uclari kesip tekrar ayni sekilde bukuyorum, plastigide egeleyerek ikinci bir sans veriyorum, yada ali de birkac standartta satiliyor onlardan alip kullanip atabilirsin.



[TA3UIS]

ben uclari kesip tekrar ayni sekilde bukuyorum, plastigide egeleyerek ikinci bir sans veriyorum, yada ali de birkac standartta satiliyor onlardan alip kullanip atabilirsin.

Siz hangilerini alıyorsunuz?



[Hazel]

hp p9060 di sanirim, 8 tane aldim eridikce atiyorum.
siglent 2104 plus in problarina da uyuyor.



[TA3UIS]

SIGLENT PP510 100MHz prob modeliymiş.



[Hazel]

https://tr.aliexpress.com/item/1005006267517474.html?spm=a2g0o.detail.pcDetailTopMoreOtherSeller.6.4775xBvxxBvxQx&gps-id=pcDetailTopMoreOtherSeller&scm=1007.40050.354490.0&scm_id=1007.40050.354490.0&scm-url=1007.40050.354490.0&pvid=4b0a5999-f1f6-4677-ba13-07371b72195e&_t=gps-idcDetailTopMoreOtherSeller,scm-url:1007.40050.354490.0,pvid:4b0a5999-f1f6-4677-ba13-07371b72195e,tpp_buckets:668#2846#8113#1998&utparam-url=scenecDetailTopMoreOtherSeller|query_from:
bunlardan di, cogu birbirine uyuyor zaten, sanirim rigolun problari biraz farkli.



[TA3UIS]

takması basit mi bu parçaları?



[Hazel]

tutup cekince cikar zaten.



[taydin]

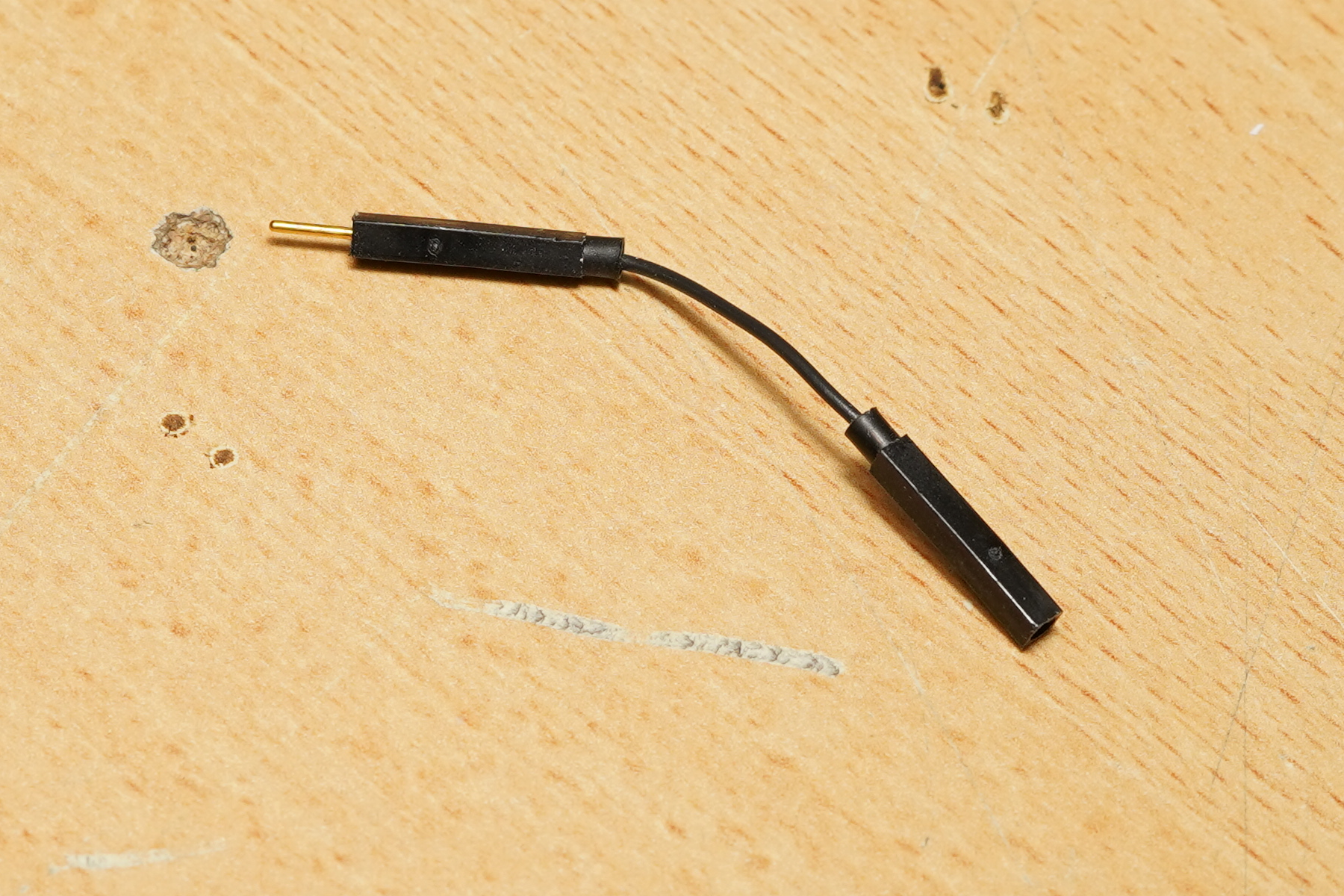

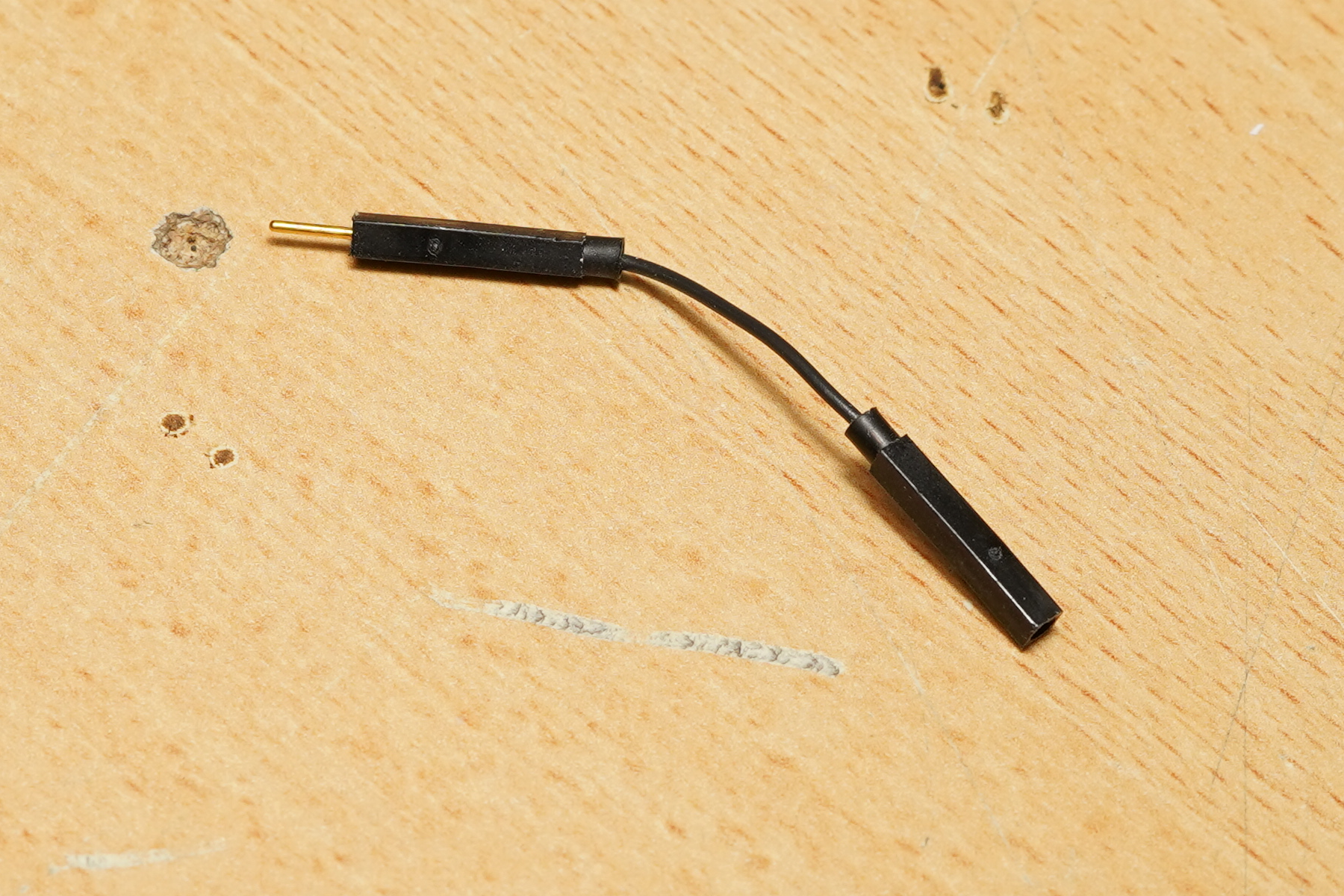

Probu bir yere taktığın zaman kastırmaman lazım. Ya bir şekilde prob kablosunu desteklemen lazım yada aşağıdaki gibi bir ara bağlantı kullanman lazım. Yoksa probun ucu kısa zamanda bozulur



[TA3UIS]

Probu bir yere taktığın zaman kastırmaman lazım. Ya bir şekilde prob kablosunu desteklemen lazım yada aşağıdaki gibi bir ara bağlantı kullanman lazım. Yoksa probun ucu kısa zamanda bozulur

31884 eklentisine bak

Bu ara kablo iyiymiş, nerede satılır?



[taydin]

Bu ara kablo iyiymiş, nerede satılır?

Benim lojik analizör ile gelmişti bunlar. Ama kendin de yapabilirsin. Bir çeşit dupont konnektör neticede



[TA3UIS]

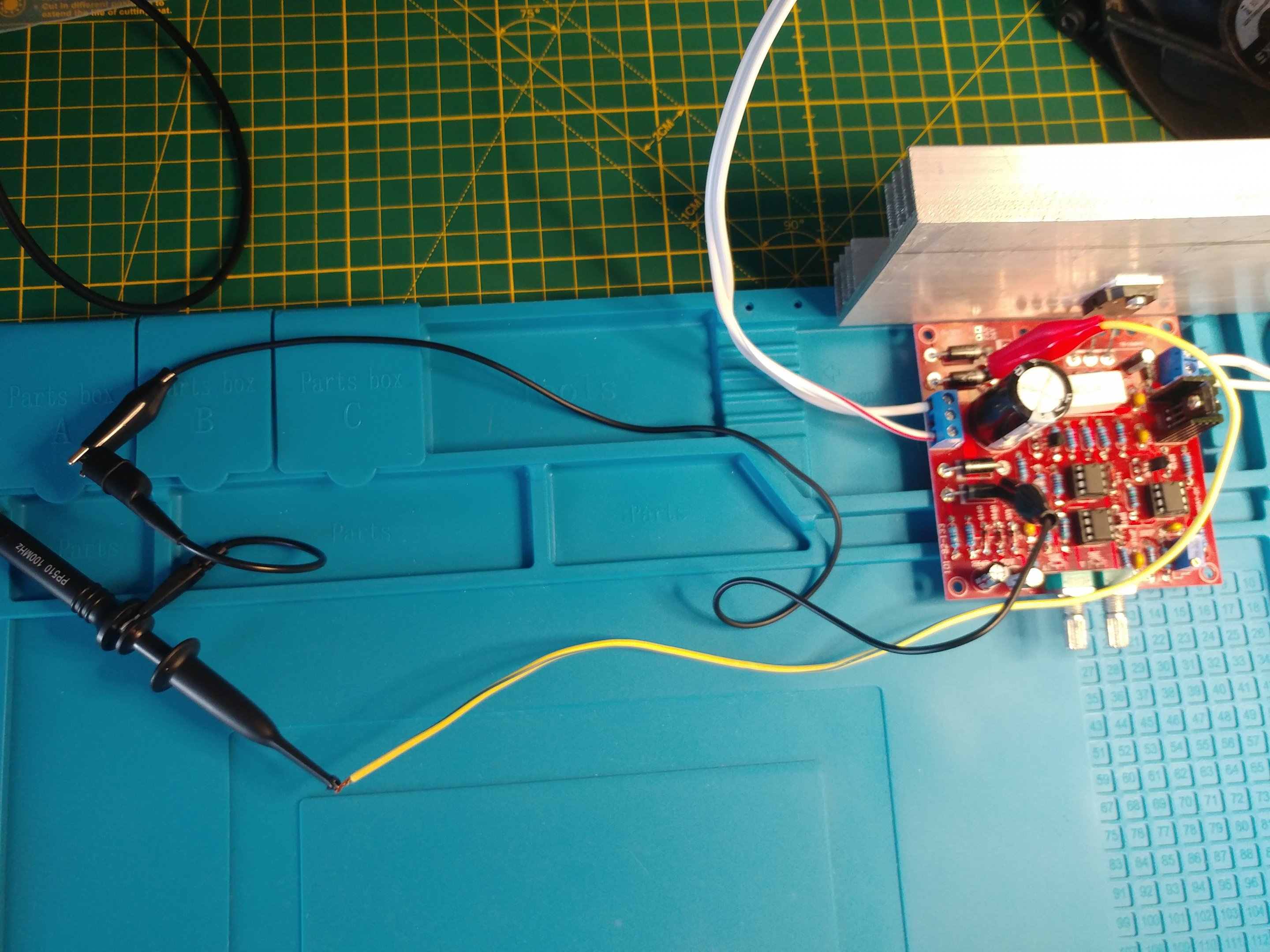

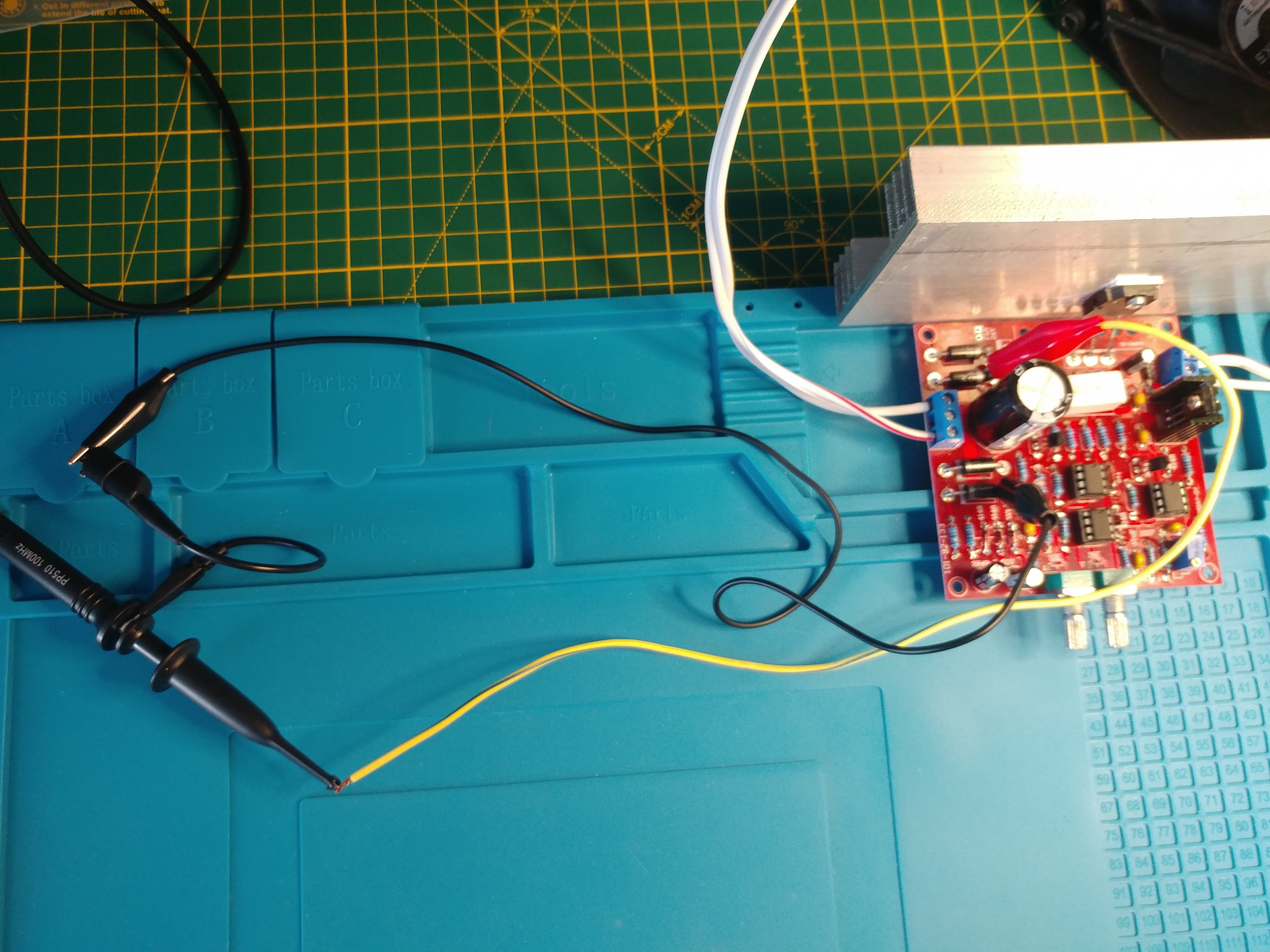

Osiloskop ile Voltaj ölçümünü böyle yapmanın bir sakıncası var mı?



[Gokrtl]

Osiloskop ile Voltaj ölçümünü böyle yapmanın bir sakıncası var mı?

31896 eklentisine bak

Kablolar kısa ve kaliteli olursa sorun olmaz bence.



[taydin]

Yapacağımız ölçüm açısından hiçbir fark yaratmaz o kablolar.



[TA3UIS]

Yapacağımız ölçüm açısından hiçbir fark yaratmaz o kablolar.

Prob ucunun öyle olacağını bilseydim en baştan yapardım.



[Gokrtl]

Daha detaylı açıklayalım da nerede, ne kullanılacağı anlaşılsın.
Voltaj ölçerken pek sorun değil. Akım ölçerken de eğer kablo, bizim meşhur jumper kablolardan değilse yine çok sorun olmaz.
Ama voltaj ve akım dışında sinyal, frekans, parazit gibi tespitler yapılmak isteniyorsa kablonun olabildiğince kısa ve kaliteli olması gerek. Hatta blendajlı olurda blendaj kısmını GND hattına bağlarsak dışarıdan kapılan parazitleride bir nebze engellemiş oluruz.



[taydin]

Ölçüm yapılacak sinyalde yüksek frekans bileşenleri varsa, o zaman hem şase kablosunu hem de canlı kabloyu olabildiğince kısa tutmamız lazım. Aynı şekilde ölçülecek sinyalin seviyesi çok düşük ise, gene kabloları kısa tutmamız lazım. Ama tabi dünyanın paraziti olan bir yerde düşük seviyeli bir sinyali ölçüyorsan, ilave tedbirler de alman gerekir, yoksa senin sinyal gürültünün içinde boğulur gider.

Burada 100 Hz lik olan ve genliği de birkaç volt olan bir sinyal göreceğiz. Çok yüksek doğruluk da gerekmiyor ölçüm için. O yüzden hiçbir sıkıntı yok.



[taydin]

Ama burada yüksek frekanslı bileşen içeriyor ifadesi önemli. Buradan "RF sinyal ölçülüyor" anlamı çıkarmamak lazım. Yüksek frekans bileşeni içeren tek sinyal çeşitleri RF sinyaller değil. Mesela dijital bir devre CPLD kullanıyorsun ve bunlar da çok kısa rise time (yükselme zamanı) istiyor. Örneğin 4 ns. Bu durumda 1 kHz lik bir kare dalgada bile yüzlerce MHz frekans bileşenleri olacak. Rise time'i ölçebilmek için de senin osiloskobunun bant genişliğinin buna göre yüksek olması gerekecek.
