EMC Testi Hakkında

[Taçsız Kral Pele]

Merhabalar arkadaşlar, eskiden stajyer gençlerle çok tartışır gerekliliğini çok sorgulardık emc'nin. TSE'nin bazı evrakları istemesi gibi yada benim çalıştığım güneş enerji sahaları için bir çok zorunluluğu vardı CE için.

Bu konulara meraklı var mıdır bilmiyorum fakat sabah aşağıdaki yazı gördüm paylaşmak istedim.

Nasıl Geçtim #1: Conducted Emission EMC Testi

Uzun yıllardır donanım tasarım süreçlerinin içinde yer alan bir mühendis olarak, geçmişte edindiğim tecrübeleri ve sahada karşılaştığım gerçek problemleri “nasıl geçtim” adlı yazı serisiyle sizlerle paylaşmayı düşünüyorum. Bugüne kadar teorik olarak kalan birçok gerçek problemi nasıl aştığımı...

www.firatdeveci.com

Çok gördüm, testlerinde çok bulundum ama nasıl geçilir, neden buna gerek vardır diye hala sorgularım. Sonuçta filtresiz çalışan piyasada milyon cihaz var. Bence biraz ameriganın oyunu ama bilgi bilgidir fikirlerinizi merak ediyorum özellikle bu testlere daha önce giren varsa yorumlarını merak ediyorum.



[deleted]

Merhabalar arkadaşlar, eskiden stajyer gençlerle çok tartışır gerekliliğini çok sorgulardık emc'nin. TSE'nin bazı evrakları istemesi gibi yada benim çalıştığım güneş enerji sahaları için bir çok zorunluluğu vardı CE için.

Bu konulara meraklı var mıdır bilmiyorum fakat sabah aşağıdaki yazı gördüm paylaşmak istedim.

Nasıl Geçtim #1: Conducted Emission EMC Testi

Uzun yıllardır donanım tasarım süreçlerinin içinde yer alan bir mühendis olarak, geçmişte edindiğim tecrübeleri ve sahada karşılaştığım gerçek problemleri “nasıl geçtim” adlı yazı serisiyle sizlerle paylaşmayı düşünüyorum. Bugüne kadar teorik olarak kalan birçok gerçek problemi nasıl aştığımı...

www.firatdeveci.com

Çok gördüm, testlerinde çok bulundum ama nasıl geçilir, neden buna gerek vardır diye hala sorgularım. Sonuçta filtresiz çalışan piyasada milyon cihaz var. Bence biraz ameriganın oyunu ama bilgi bilgidir fikirlerinizi merak ediyorum özellikle bu testlere daha önce giren varsa yorumlarını merak ediyorum.

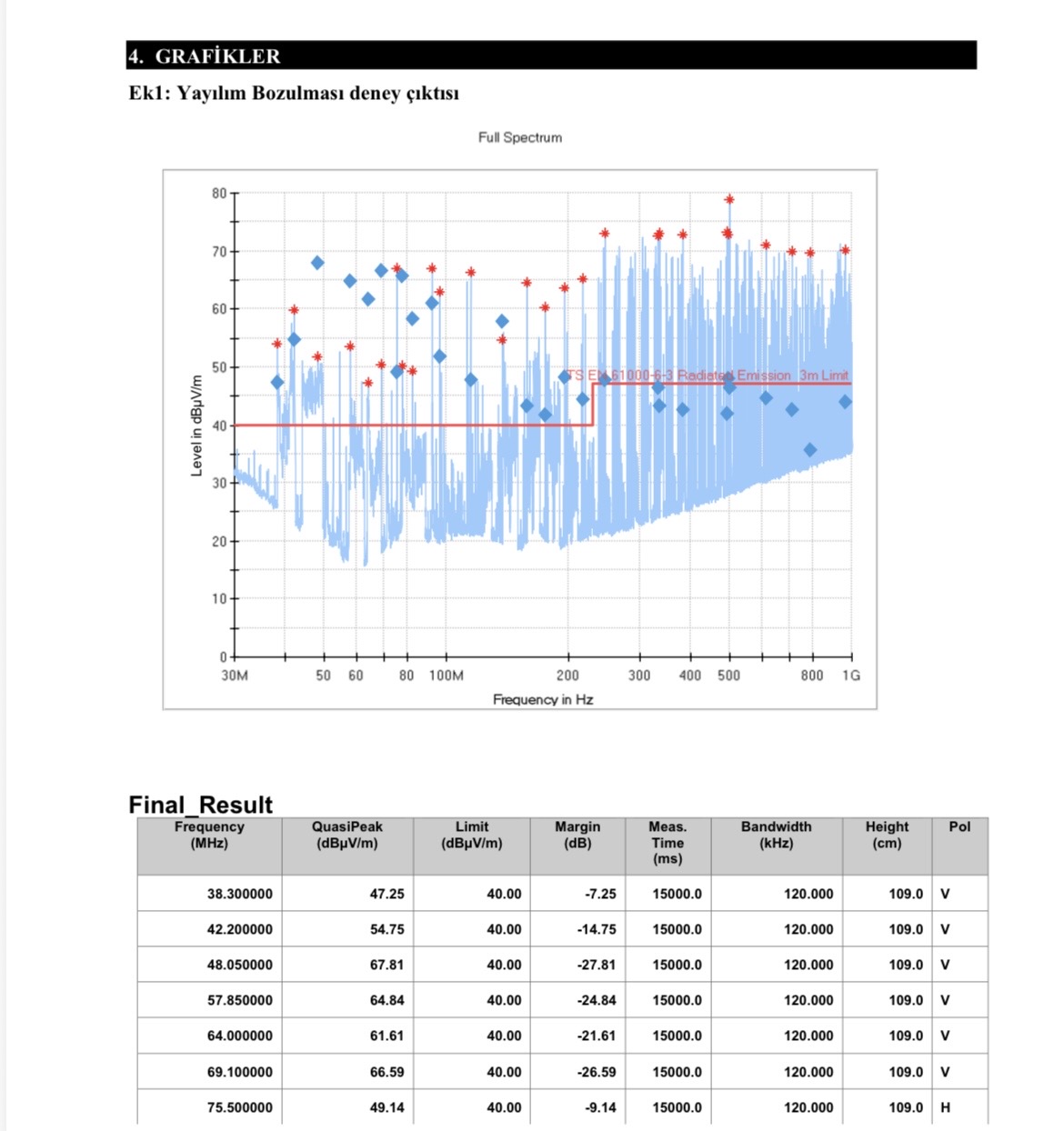

Radyo ile telsizler çok etkileniyor.
Testi geçeni görmedim daha.

Faraday kafesi geçirmez diyorlar ama geçiriyor.
Mikrodalga fırınları örneğin telefon koyup dışardan arayınca çalıyor.
Anahtarlamalı Güç kaynaklarıda metal kafes içinde ama dışardaki radyo ve telsizler çok etkileniyor.



[czorgormez]

faraday kafesi geçirmez diye birşey yok. en kaliteli rf shieldboxlarda bile bu değerler -75 ile -80db arasında. kafes sinyali çok ciddi oranda zayıflatır. bu zayıflatma miktarı güç, frekans ve kafesin yapısı ile bağlantılıdır. örneğin tamamen kapalı metal bir kutu bile olsa içindeki elektromanyetik sinyalin manyetik fazının metalin yüzeyinde oluşturduğu manyetik alanlar dış yüzeye sarkarak orada tekrar bir anten gibi elektromanyetik sinyale dönüşür. burada kalınlık devreye giriyor. ama çoğu projede -80db yeterli gediği için genelde kapak kısmındaki rf gasketlere yoğunlaşılır. -80 db sinyalin 100 milyon kat zayıflamasına denk gelir.

mikrodalga fırınlar için attenuation 2.4 ghz civarına yoğunlaşır. pahalı rf contalar kullanmak yerine kapak kenarlarında merkez frekansın 1/4 oranında kanallar bulunur ve bunlar yüksek swr yaratarak sızıntıyı engeller. ancak bu kanallar belli bir frekans için optimize edildiğinden 900-1800 mhz cep telefonu sinyallerinin geçisine fazla bir etki etmez. bu yüzden de aradığında telefona ulaşabilirsin.



[ckocagil]

Mikrodalga fırınları örneğin telefon koyup dışardan arayınca çalıyor.

Mikrodalga fırın faraday kafesleri 2.4 GHz için yapılıyor, telefon düşük frekansta da haberleşebiliyor o yüzden geçirir



[deleted]

faraday kafesi geçirmez diye birşey yok. en kaliteli rf shieldboxlarda bile bu değerler -75 ile -80db arasında. kafes sinyali çok ciddi oranda zayıflatır. bu zayıflatma miktarı güç, frekans ve kafesin yapısı ile bağlantılıdır. örneğin tamamen kapalı metal bir kutu bile olsa içindeki elektromanyetik sinyalin manyetik fazının metalin yüzeyinde oluşturduğu manyetik alanlar dış yüzeye sarkarak orada tekrar bir anten gibi elektromanyetik sinyale dönüşür. burada kalınlık devreye giriyor. ama çoğu projede -80db yeterli gediği için genelde kapak kısmındaki rf gasketlere yoğunlaşılır. -80 db sinyalin 100 milyon kat zayıflamasına denk gelir.

mikrodalga fırınlar için attenuation 2.4 ghz civarına yoğunlaşır. pahalı rf contalar kullanmak yerine kapak kenarlarında merkez frekansın 1/4 oranında kanallar bulunur ve bunlar yüksek swr yaratarak sızıntıyı engeller. ancak bu kanallar belli bir frekans için optimize edildiğinden 900-1800 mhz cep telefonu sinyallerinin geçisine fazla bir etki etmez. bu yüzden de aradığında telefona ulaşabilirsin.

Mikrodalga fırın faraday kafesleri 2.4 GHz için yapılıyor, telefon düşük frekansta da haberleşebiliyor o yüzden geçirir

Delik çapları dalga boyunun 10 da biri seçiliyorsa daha düşük frekansların geçmemesi lazım.
cam pencere içindeki ızgara deliği çapları bu orandan daha düşük.

https://phet.colorado.edu/sims/html/wave-interference/latest/wave-interference_all.html
