PCB için 3D Model Step Dosyaları

[Dede]

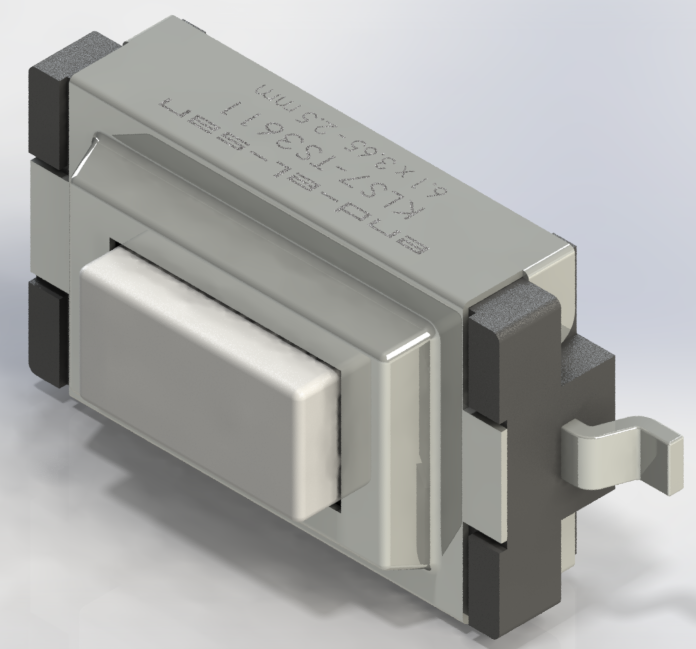

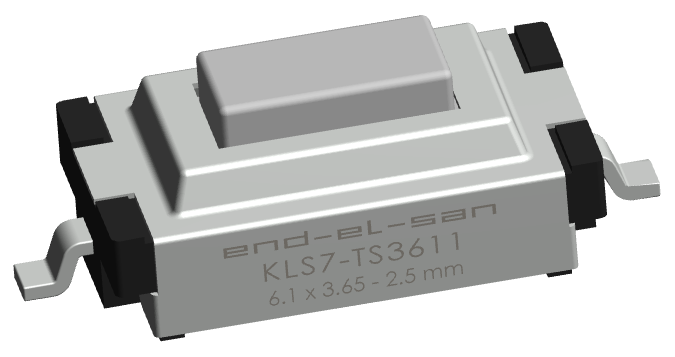

PCB Tasarımda kullanılabilecek 3D model.
Elimden geldiğince yawaş yawaş bu aklana eklemeye çalışacağım.



[Dede]

0603 SMD %1 Direnç E96 Serisi..



[Dede]

0805 SMD %1 Direnç E96 Serisi..



[czorgormez]

altium celestial ve altium Cern library içinde bunların hepsi yok mu ?



[Dede]

altium celestial ve altium Cern library içinde bunların hepsi yok mu ?

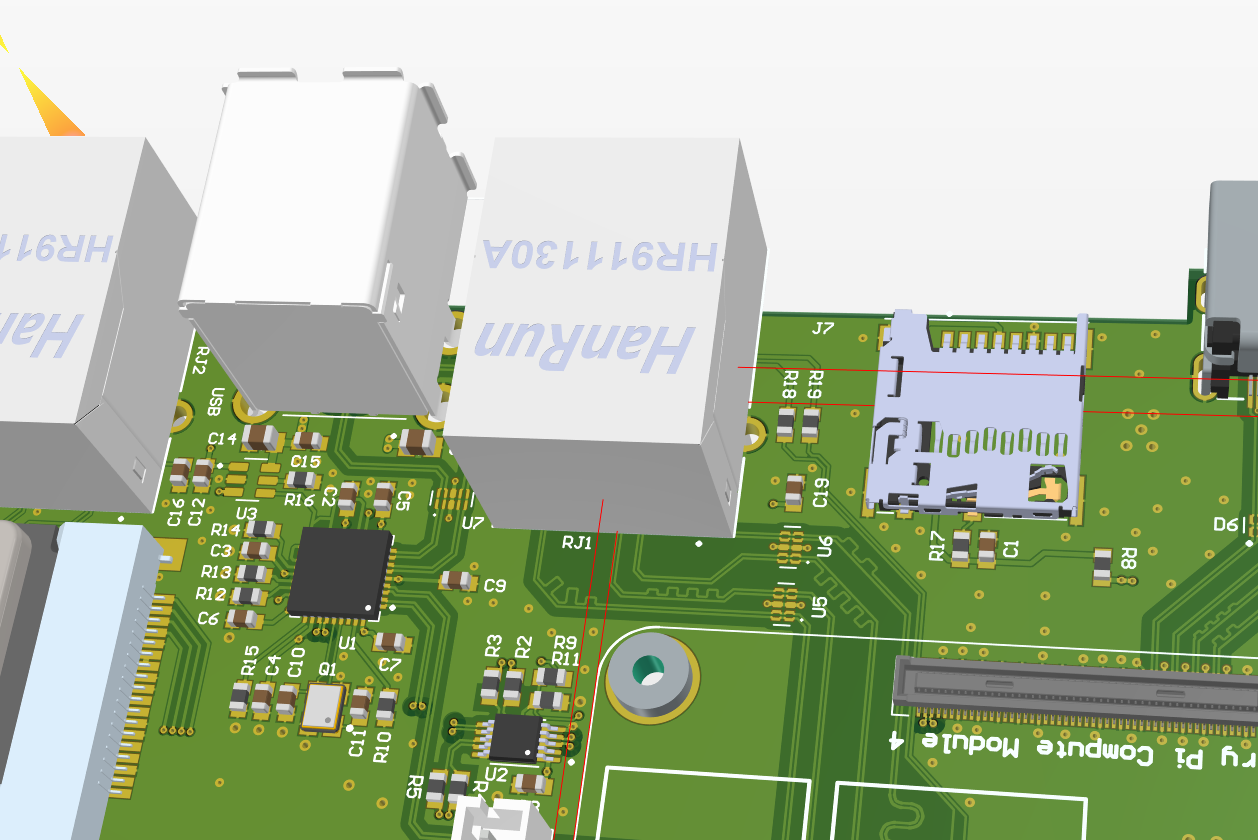

Onlarda 3D model bu kadar kalite olmadı hiç bir zaman.
Bunlar kadar realistik olanına ben sadece altium dışındaki bir iki programda rastladım.
Kendi kütüphanenizi inşa etmek istediğinizde Bu step'ler oldukça iyi sonuç verir.



[czorgormez]

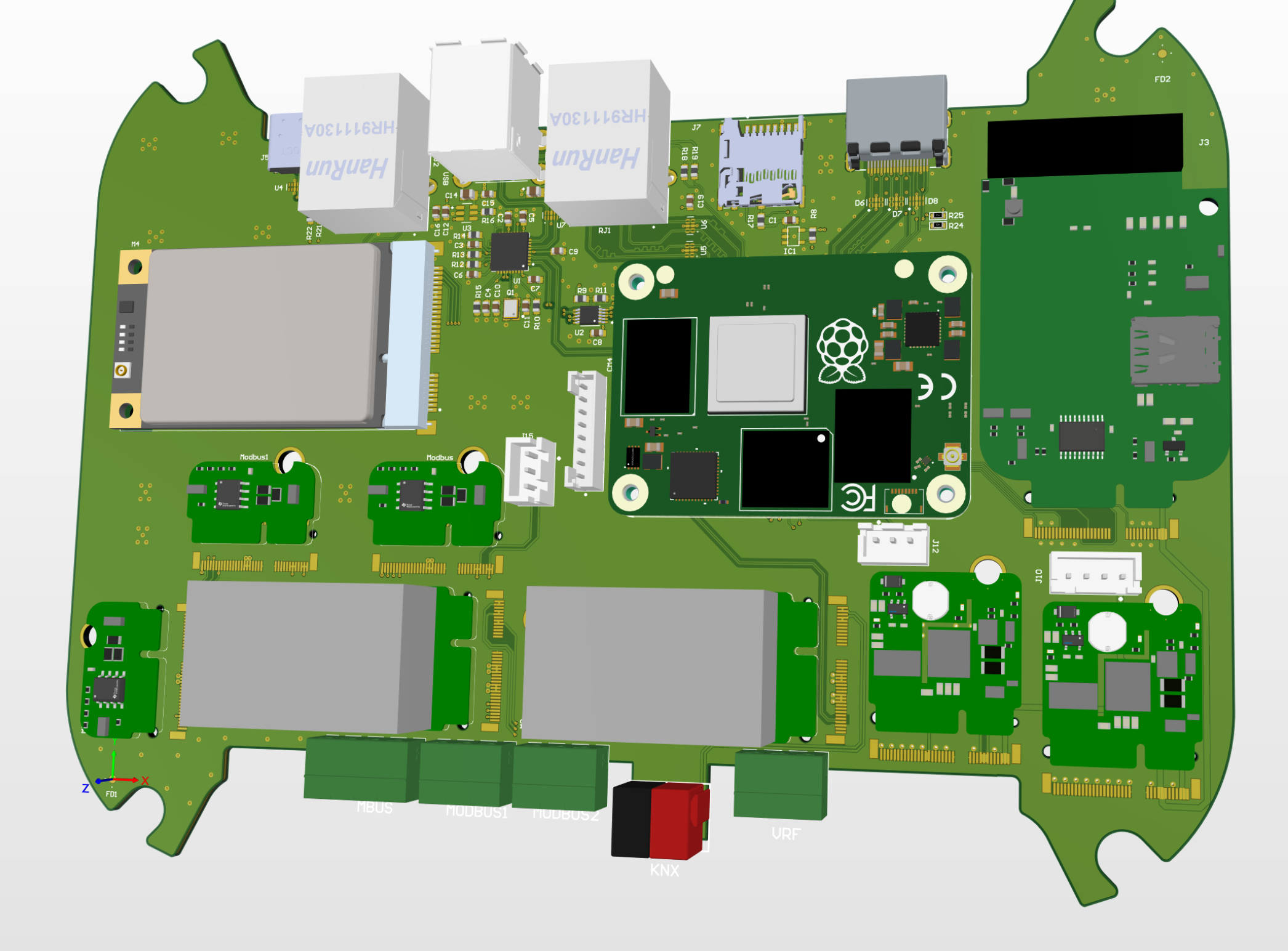

bu kart tamamen hazır kütüphanelerden mesela benim gözüme fena görünmüyor. ama evet photorealistic bir sonuç isteniyorsa bu kütüphaneler yeterli gelmiyor.



[Dede]

bu kart tamamen hazır kütüphanelerden mesela benim gözüme fena görünmüyor. ama evet photorealistic bir sonuç isteniyorsa bu kütüphaneler yeterli gelmiyor.

40511 eklentisine bak40510 eklentisine bak

Modelleme ile ilgili çoğu zaman. Biz %100 render istemiyoruz tabiiki.
Ancak genede aslına uygun bir görüntüye yaklaşmak istiyoruz.

O yüzden hep kkendi kütüphanemi inşa edip kendi 3D Model materyallerimi kullanıyorum
https://www.3dcontentcentral.com/ adresinde generik modellerim war ve çok ilgi görüyor.
Ancak modellerimin tamamını oraya koymayı düşünmedim.
İlk defa burada detaylı paylaşımda bulunmaya çalışıyorum.

Meraklılarına...



[Dede]

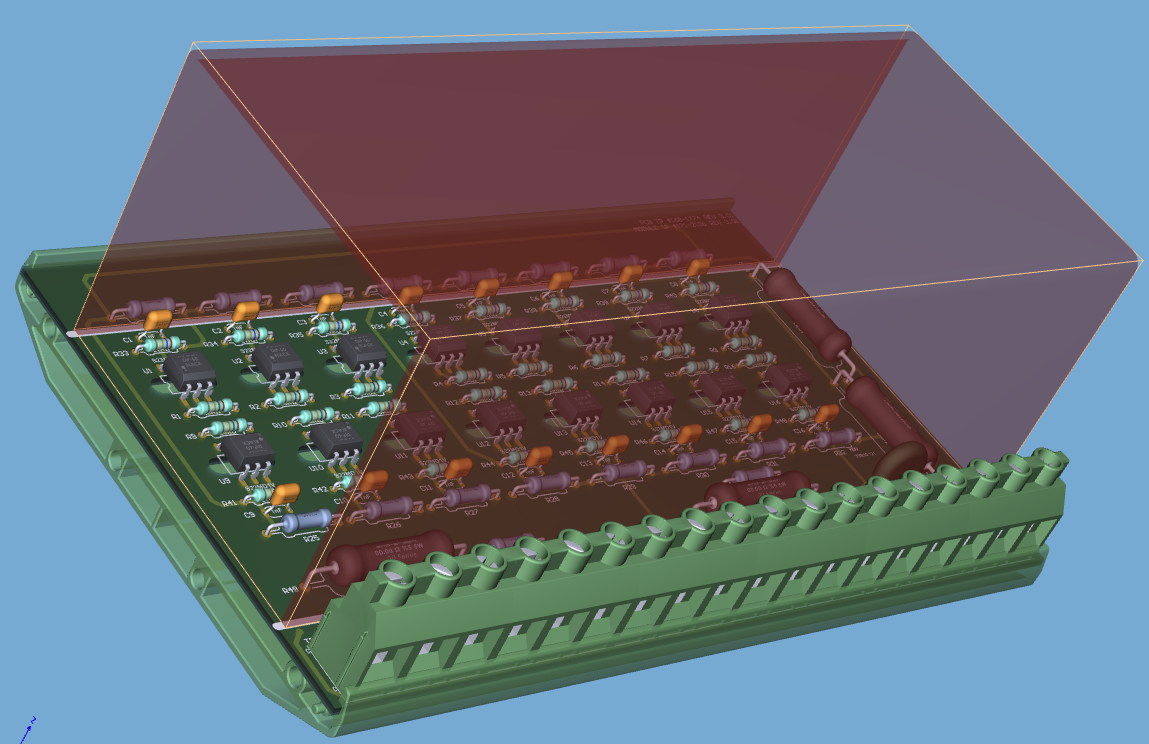

Mesela..:



[ex_machina]

Meraklılarına...

O meraklılardan biri de benim Lütfen devamı da gelsin.



[Dede]

Yukarıda paylaştığım modellerle oluşturulmuş 9x288 parçadan oluşan...
Altium için Derlenmiş %1 E96 serisi 603 ve 805 direnç kütüphanesi..
0.1 ohm dan 97.6M ohm a kadar
Boş wakitlerimde tamamlamak epey uzun sürdü.
Ramazan bounca hafta sonları ve bazı günlerin iftar sonrasında çalışarak tamamladım.
Bu gün itibarı ile bitmiş durumda.



[frmman]

Maşallah her biri yaklaşık 430MB. Elinize sağlık.

Her bir direnç değerinin ayrı kütüphanesini yapmak istemenizin özel bir nedeni varmı? İdealde güzel bir şey ama, pratikde zaman zaman komponentin value değerini, tasarım aşamasında birkaç kez değiştirme ihtiyacı olabiliyor. Böyle bir yaklaşımda değişikliğin pcb tarafına aktarılması süreci biraz meşakkatli olmazmı?



[Lyewor_]

İyi bir ssd şart gibi



[Dede]

Maşallah her biri yaklaşık 430MB. Elinize sağlık.

Her bir direnç değerinin ayrı kütüphanesini yapmak istemenizin özel bir nedeni varmı? İdealde güzel bir şey ama, pratikde zaman zaman komponentin value değerini, tasarım aşamasında birkaç kez değiştirme ihtiyacı olabiliyor. Böyle bir yaklaşımda değişikliğin pcb tarafına aktarılması süreci biraz meşakkatli olmazmı?

Her bir direnç değeri ayrı kütüphanede değil sadece direnç boyutlarına göre guruplanmış kütüphaneler diyelim.
Derlendiğinde tek kütüphane çıkıyor ortaya.
Mesela sadece 0603 kılıfla tasarım yapacağınız zaman ilgili kütüphane tüm değerleri size açıyor.
Boyutları değiştirmediğiniz sürece ek kütüphane tanımlamanız gerekmiyor.
Şematikte yaptığınız değer değişiklikleri de aynı kütüphaneden alındığından PCB ye transferinde herhangi bir problemle karşılaşmanız sözkonusu olmuyor.
Transfer etmeniz yeterlidir.

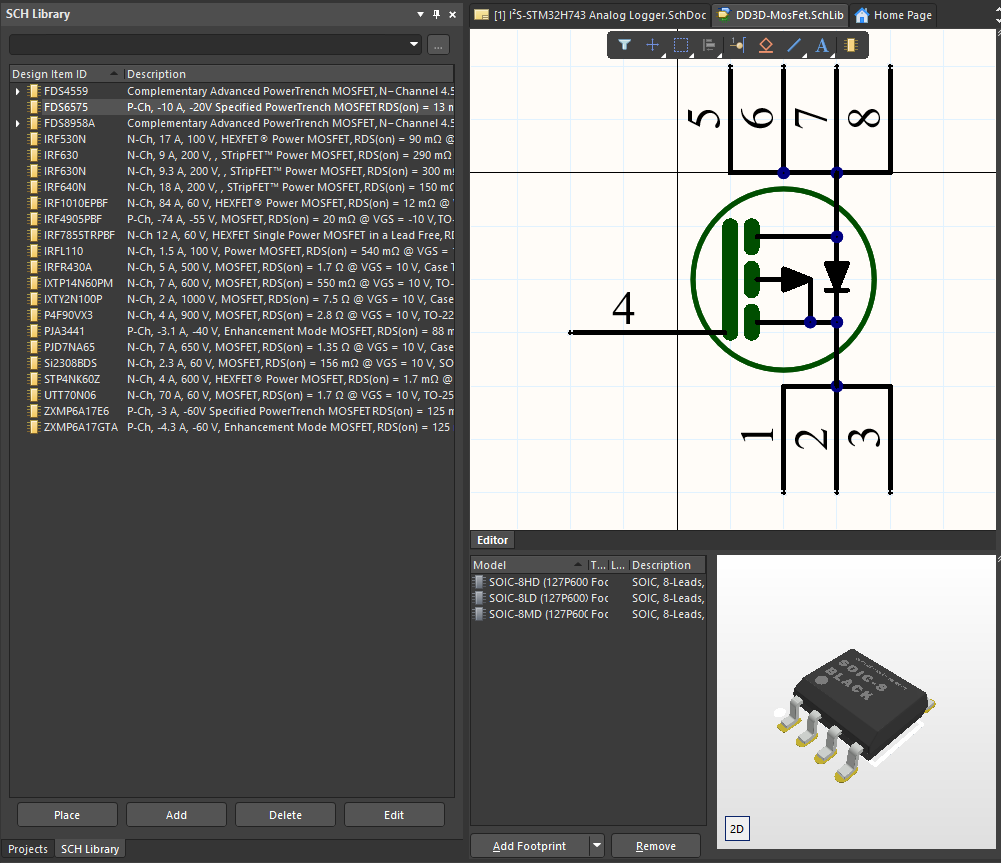

Yukarıdaki resimlerde soldaki derlenmiş/paketlenmiş boyutlar, sağdaki ise derlenmemiş kütüphane ayrıntılarıdır.
