V/I Tracer'lar cok ise yarayan ama maliyetine gore oldukca pahaliya satilan cihazlar. Else Elektronik isimli firma kendi yaptigi cihazi kod ve sema olarak paylasmis. Icinde temin edilemeyecek ya da cok maliyetli herhangi bir parca yok, en pahali sey Arduino. Icerik linkteki siteden alintidir. Ben sadece baslik olarak aciyorum.

Piyasada kompanent tester, vi scanner, arıza bulucu, karşılaştırma cihazı gibi isimlerle karşımıza çıkan bir devreyi sizlerle paylaşmaktan mutluluk duyuyoruz. Her elektronik atölyesinde bulunması gereken osiloskoplara kolay bir şekilde montajını yapabileceğiniz bir elektronik devreye projemizi inceleyerek tamamen ücretsiz bir şekilde sahip olabilirsiniz…

Bahsettiğimiz kompanent tester, companent scanner, arıza bulucu ve elektronik karşılaştırma cihazı adı ile piyasada bu cihazları yaklaşık olarak 1.200TL ile 2.500TL fiyat aralığında sahip olabilirsiniz yada bu projeyi kendiniz yaparak hem tecrübe sahibi olabilir hemde cihazınıza bir özellik kazandırabilirsiniz ve bunu yaparken de ücret ödemeniz gerekmemekte.

Herkese hayırlı olması dileklerimizle..!

V/I Else Tracer V1.0

Yoğuşmalı Kombi Fanı mı Arızalı? Bize ulaşın V/I Else Tracer v1.0 ( Arıza Bulucu ve Karşılaştırma Cihazı ) Piyasada kompanent tester, vi scanner, arıza bulucu, karşılaştırma cihazı gibi isimlerle karşımıza çıkan bir devreyi sizlerle paylaşmaktan mutluluk duyuyoruz. Her elektronik...

elseteknik.com.tr



[volta]

Acaba "V-I Curve Tracer for NI myDAQ" aynı işlevi görür mü? NI myDAQ Aliexpresste gümrük hariç yaklaşık 1200TL.

V-I Curve Tracer for NI myDAQ

Introduction: Use NI myDAQ to interactively explore and plot the voltage-current (V-I) characteristic of a two-terminal device. The "V-I Curve Tracer" application supports the following exploration modes: Interactive single point: Adjust the applied voltage on "Analog Output 0" (AO0) and...

forums.ni.com

Page Not Found - Aliexpress.com

tr.aliexpress.com



[Altair]

Acaba "V-I Curve Tracer for NI myDAQ" aynı işlevi görür mü? NI myDAQ Aliexpresste gümrük hariç yaklaşık 1200TL.

V-I Curve Tracer for NI myDAQ

Introduction: Use NI myDAQ to interactively explore and plot the voltage-current (V-I) characteristic of a two-terminal device. The "V-I Curve Tracer" application supports the following exploration modes: Interactive single point: Adjust the applied voltage on "Analog Output 0" (AO0) and...

forums.ni.com

Page Not Found - Aliexpress.com

tr.aliexpress.com

Alet skopa degilde PC'ye baglanarak calisiyor. Yazilimda olcumleri kaydetme secenegi varsa veritabani olusturma acisindan cok daha iyi diyebiliriz. Bu sekilde isliyorsa ayni karttan daha sonra elinize gectiginde kaydettiginiz olcum degerleri ile kiyaslama sansiniz olabilir. Calisan bir ornege ihtiyaciniz olmaz daha once iyi haritaladiysaniz. Tabii bunlar icin yazilimi gormek lazim. Satici ile konusmak gerek, varsa video linki incelenmeli.

Maliyet disinda veritabani olusturulabiliyorsa, PC baglantisi olmayan bir osiloskop yerine bu cihazi tercih ederdim ben. Ama fiyat konusu onemli ise basliktaki devre cok daha ekonomik bir cozum. Bende USB dijital osiloskop var, boyle kullanacak olanlar basliktaki devreyi yapip yine PC uzerinden veritabanini kendileri olusturabilir.

Edit : Programda "Project" diye bir menu var. Tahminim oradan bir devrenin tum olcum noktalarini kaydedebilmeniz saglayan yapiya ulasiyorsunuz. Olcum sirasinda program daha once yapilan olcumu layer olarak ekrana yansitiyor ve compare edebiliyorsa isi cok kolaylastirir. Bu sekilde farkli versiyon kartlar olarak dahi ayrintili bir veritabani olusturabilir diye tahimn ediyorum. Bu alet ve termal kamera ariza bulma hizini 10x arttirabilir.



[volta]

Alet skopa degilde PC'ye baglanarak calisiyor. Yazilimda olcumleri kaydetme secenegi varsa veritabani olusturma acisindan cok daha iyi diyebiliriz. Bu sekilde isliyorsa ayni karttan daha sonra elinize gectiginde kaydettiginiz olcum degerleri ile kiyaslama sansiniz olabilir. Calisan bir ornege ihtiyaciniz olmaz daha once iyi haritaladiysaniz. Tabii bunlar icin yazilimi gormek lazim. Satici ile konusmak gerek, varsa video linki incelenmeli.

Maliyet disinda veritabani olusturulabiliyorsa, PC baglantisi olmayan bir osiloskop yerine bu cihazi tercih ederdim ben. Ama fiyat konusu onemli ise basliktaki devre cok daha ekonomik bir cozum. Bende USB dijital osiloskop var, boyle kullanacak olanlar basliktaki devreyi yapip yine PC uzerinden veritabanini kendileri olusturabilir.

Edit : Programda "Project" diye bir menu var. Tahminim oradan bir devrenin tum olcum noktalarini kaydedebilmeniz saglayan yapiya ulasiyorsunuz. Olcum sirasinda program daha once yapilan olcumu layer olarak ekrana yansitiyor ve compare edebiliyorsa isi cok kolaylastirir. Bu sekilde farkli versiyon kartlar olarak dahi ayrintili bir veritabani olusturabilir diye tahimn ediyorum. Bu alet ve termal kamera ariza bulma hizini 10x arttirabilir.

Yazılım NI'nın, bu yüzden özellikli birşeydir diye düşünüyorum. Yanlız linkini paylaştığım cihazdan emin değilim. Orjinali daha pahalı doğal olarak. Birebir klonladılarsa yine benzer perfomans veriyordur ama. Tabii dediğiniz gibi almadan önce iyice araştırmak lazım.



[a.zorba]

yukarda ki devre frekans ve gerilim sınırlı oldugundan ancak başlangıç seviyesi olabilir. benim videolarımı izlerseniz VI test cihazının nasıl olması gerekdigini anlatdım.çok yakında PC de çift kanal çok ucuz bir cihaz tanıtacagım PCB leri bekliyorum
PC de kendi VI grafik programını yazan biri olarak çok zor degil arduino (mcu ) adc den oku diziye at PC ye gönder grafigini çiz.



[a.zorba]

bu arada şuraya bir kaç pahalı test aleti grafigi bırakayım benim grafikle arada ki fark için



[Altair]

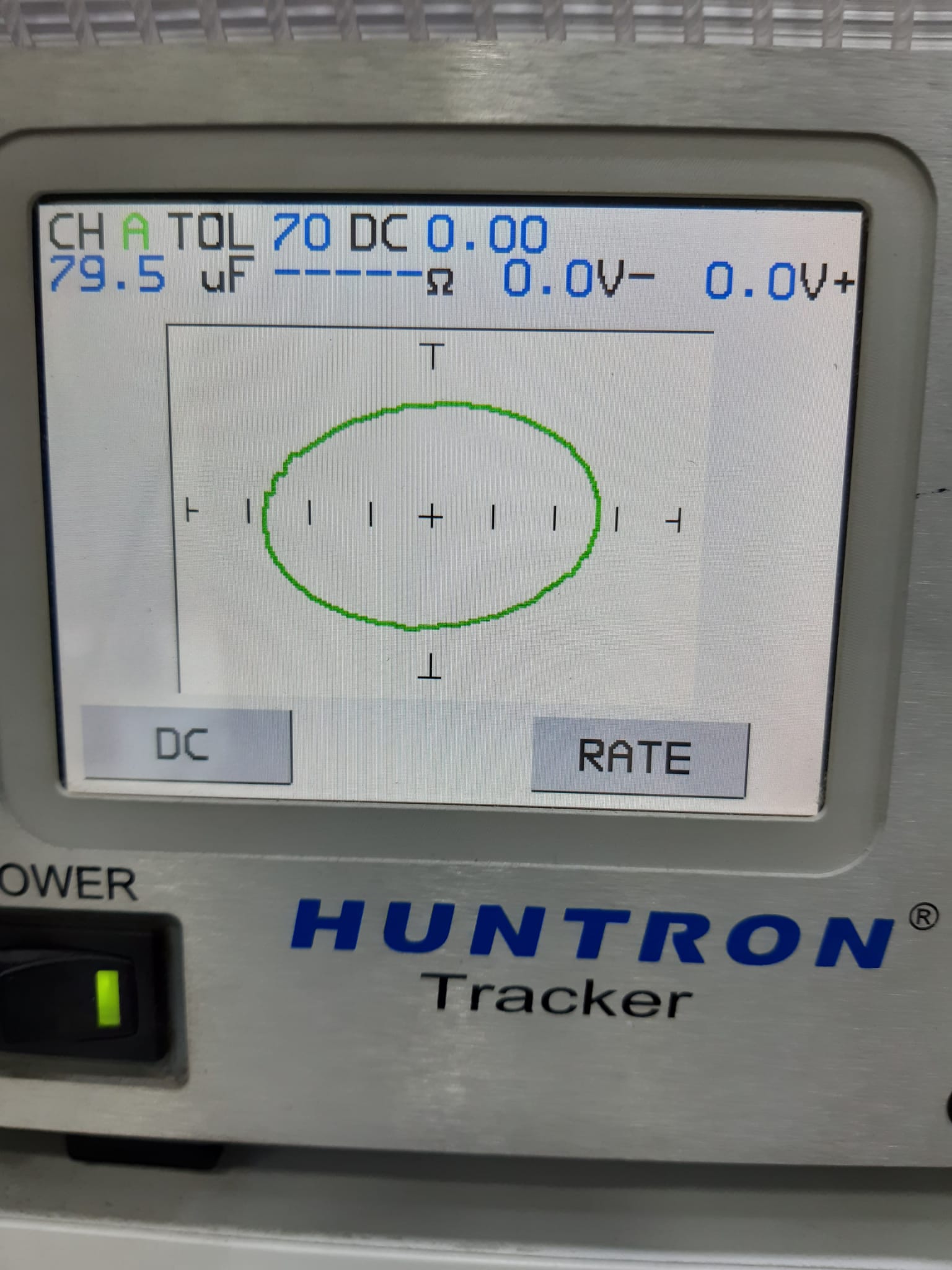

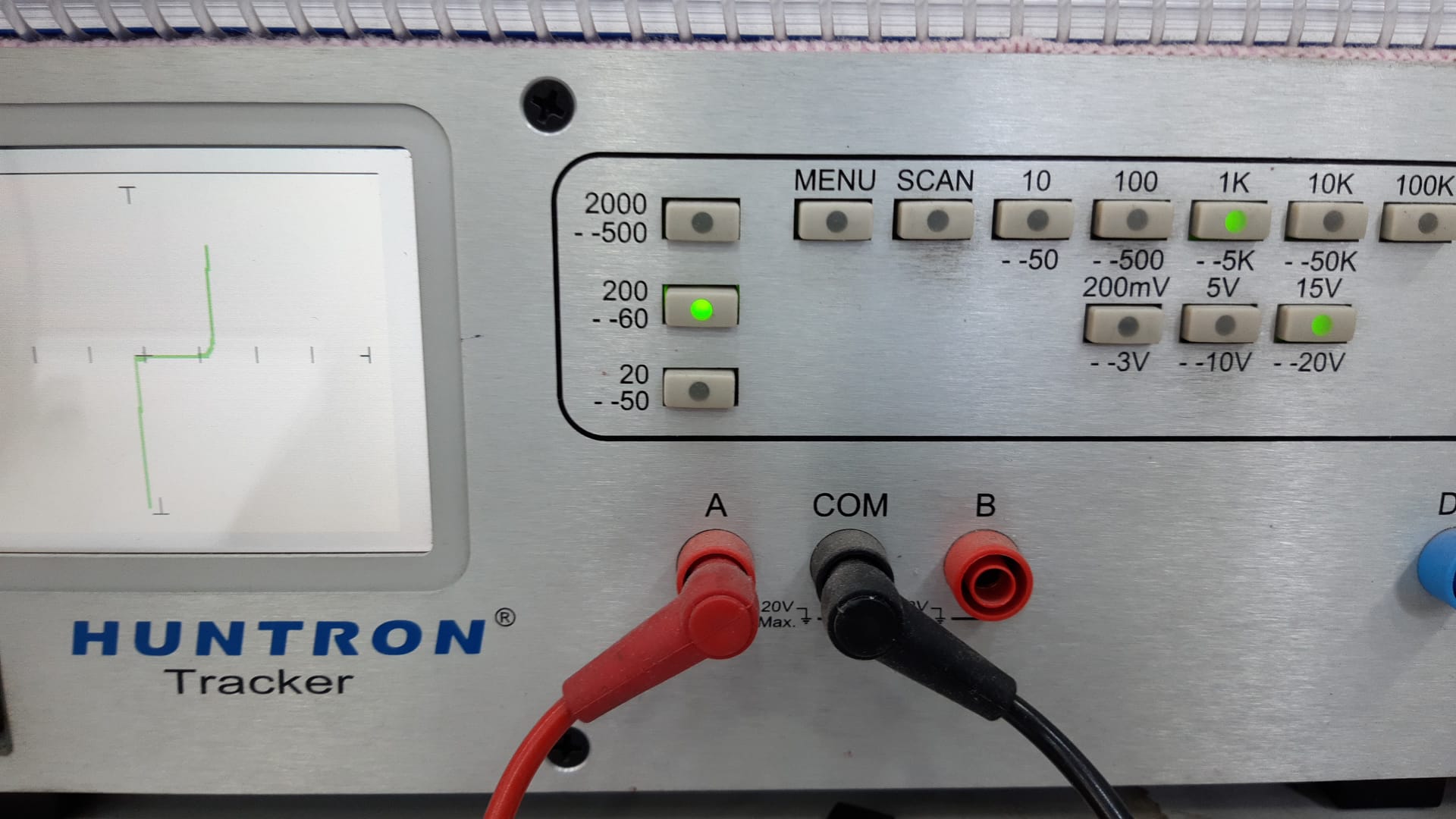

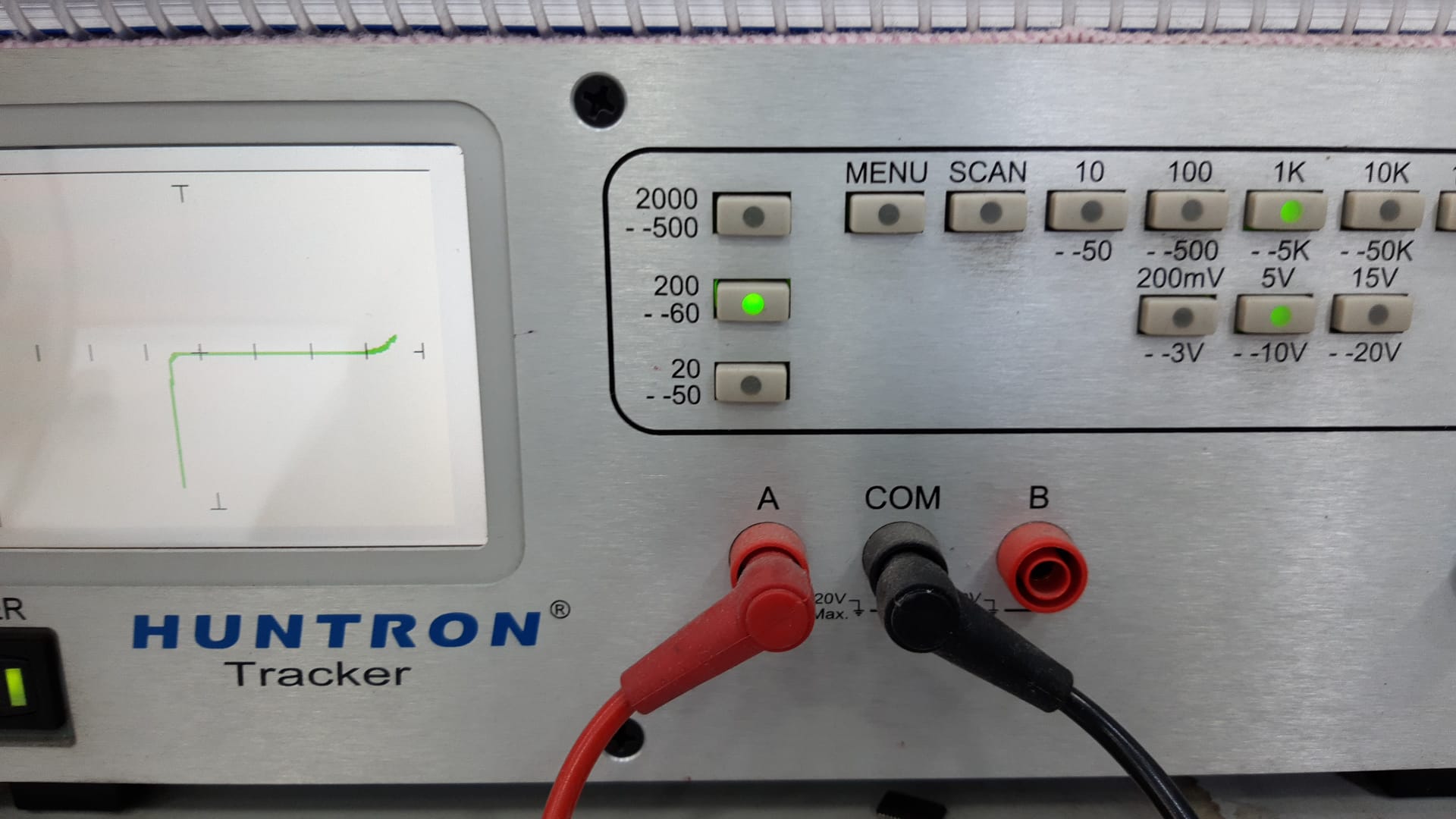

bu arada şuraya bir kaç pahalı test aleti grafigi bırakayım benim grafikle arada ki fark için 23526 eklentisine bak23528 eklentisine bak23527 eklentisine bak

Iyi fikir, ugrasayim ben boyle bir devre ile. Iletisim icin de BT eklerim. Boylece USB izolasyon ile ugrasmam PC icin. Elde tasinabilecek handheld bir alet olur hem. PC'nin yakininda olmaya gerek kalmaz.



[makdeniz]

Hocam selamlar güzel bir çalışma olmus benimde benzer bir çalışmam mevcut ama yarım bıraktım sizin videonuzu görünce bende paylaşmak istedim iyi çalışmalar.



[ozkarah]

Şöyle bir cihaz var bende:

Dual Range Transistor Diode Semiconductor & Passive Curve Tracer Tester/Tracker | eBay

Our latest version of our popular 'Octopus' style tester. Couple this unit with an oscilloscope capable of being set in XY mode and you have a very capable tester. Fully assembled tracer unit mounted in a Hammond 1591B enclosure (PCB & enclosure color may vary).

www.ebay.com

12V AC trafoyla besleyip, BNC çıkışları osiloskopa bağlayıp, XY modunu aktif ederek kullanabiliyorsunuz. İki seviye akım seçeneği var. Devrenizde yardımcı olursa incelemeniz için size gönderebilirim.

Bunun biraz daha gelişkin ve iki kanallı olan versiyonları da satılıyor Aliexpress'de:

36.87⬠6% OFF|HW 210K el çift kanallı VI eÄrisi test cihazı devre çevrimiçi algılama ASA test cihazı 4 vites frekansı alternatif hız| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

tr.aliexpress.com

37.34⬠12% OFF|VI eÄrisi test cihazı çift kanallı alternatif ekran ve çift kanallı eÅzamanlı ekran| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

tr.aliexpress.com



[Altair]

Şöyle bir cihaz var bende:

Dual Range Transistor Diode Semiconductor & Passive Curve Tracer Tester/Tracker | eBay

Our latest version of our popular 'Octopus' style tester. Couple this unit with an oscilloscope capable of being set in XY mode and you have a very capable tester. Fully assembled tracer unit mounted in a Hammond 1591B enclosure (PCB & enclosure color may vary).

www.ebay.com

12V AC trafoyla besleyip, BNC çıkışları osiloskopa bağlayıp, XY modunu aktif ederek kullanabiliyorsunuz. İki seviye akım seçeneği var. Devrenizde yardımcı olursa incelemeniz için size gönderebilirim.

Bunun biraz daha gelişkin ve iki kanallı olan versiyonları da satılıyor Aliexpress'de:

36.87⬠6% OFF|HW 210K el çift kanallı VI eÄrisi test cihazı devre çevrimiçi algılama ASA test cihazı 4 vites frekansı alternatif hız| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

tr.aliexpress.com

37.34⬠12% OFF|VI eÄrisi test cihazı çift kanallı alternatif ekran ve çift kanallı eÅzamanlı ekran| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

tr.aliexpress.com

Semasi var mi acaba?



[ozkarah]

Hayır yok, müsait bir zamanda çıkartayım dersem biraz sürer. İsterseniz göndereyim siz bir inceleyin.

Ancak w2aew kanalında bu konuyla ilgili güzel örnekler var:



[ozkarah]

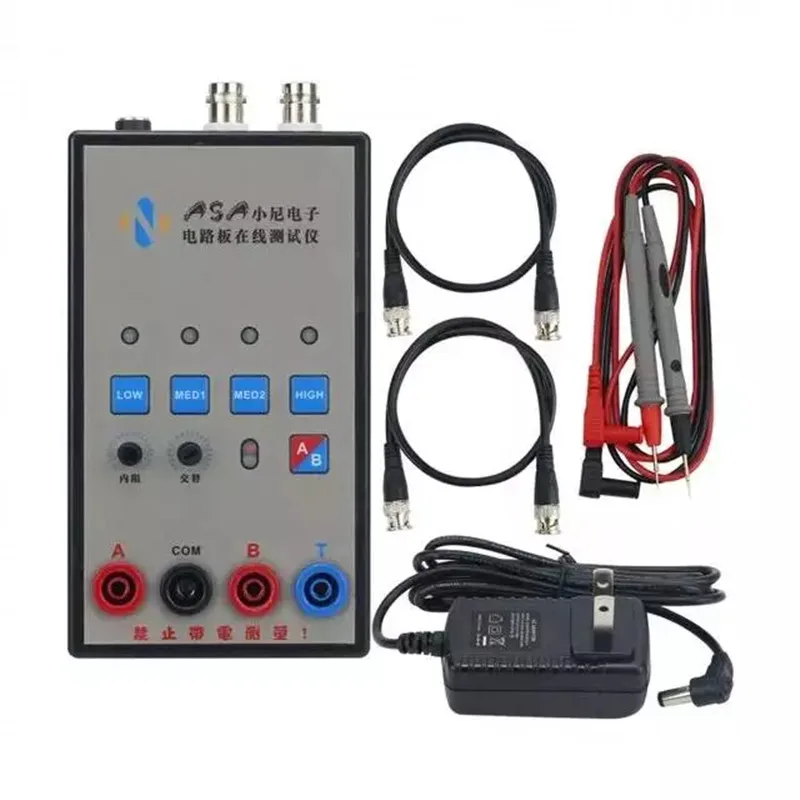

Şöyle bir ürüne denk geldim. Osiloskopla kullanılıyor, PC ile kumanda edilebiliyor. 100,200,500,1000 Hz test frekansı ve 6,12,24V test voltajı seçenekleri var. AC trafoya gerek yok, 5V USB ile beslenebiliyor. Kalibre etme imkanı var. Akım limitiyle ilgil bir şey yazmamışlar ama yine de fena görünmüyor.

Alaonix

A Mini Curve Tracer Tester from Alaonix | eBay

Find many great new & used options and get the best deals for A Mini Curve Tracer Tester from Alaonix at the best online prices at eBay! Free shipping for many products!

www.ebay.com

Bir de ekranlı modeli var ama ben hassasölçümler için osiloskopa bağlamayı tercih ediyorum. Farka değmez gibi.

A Digital Curve Tracer Tester with Color LCD Screen from Alaonix | eBay

Find many great new & used options and get the best deals for A Digital Curve Tracer Tester with Color LCD Screen from Alaonix at the best online prices at eBay! Free shipping for many products!

www.ebay.com

Prob tarafına harici bir analog switch ya da röleli bir kutu ekleyip çok kanallı hale getirebiliriz diye düşünüyorum. Bir tane sipariş vereyim diyorum. Fikirleriniz?



[taydin]

Çok kanallı olmasının nasıl bir yararı olur?



[Altair]

Çok kanallı olmasının nasıl bir yararı olur?

Sanirim bir calisan ornek, bir de kontrol edilecek ornegin sinyallerinin tam ortusup ortusmedigini gormek istiyor. Cimbiz tipi prob ile tek elle olcum yapmak mumkun. İki cimbiz tipi prob sayesinde bir tane calisan bir tanede test edilen malzemeyi ayni anda kontrol edebilirsiniz, olcum tam uyusuyor mu degil mi hizlica gorebilirsiniz. Bu pratik olabilir. Ama bunun icin 4 kanalli osiloskop lazim Mesela bendeki iki kanalli, istesemde yapamam.



[ozkarah]

Evet, iki ayrı cihazdaki (birisi arızalı) komponentleri hızlıca karşılaştırmak ya da aynı cihazda benzer iki bölgedeki komponentleri hızlıca karşılaştırmak için kullanılıyor. Şurada bir örneği var:



[taydin]

Standart bir analog osiloskopta sadece bir tane XY modu vardır. X birinci kanal, Y de ikinci kanaldır. Eğer o şekilde karşılaştırma yapılacaksa iki tane XY modu destekleyen bir osiloskop gerekir.



[ozkarah]

Osiloskop kanalı aynı kalıyor. Cihaz üzerinde problar belli aralıklarla switch edilerek görsel karşılaştırma yapılmış oluyor.



[Altair]

Osiloskop kanalı aynı kalıyor. Cihaz üzerinde problar belli aralıklarla switch edilerek görsel karşılaştırma yapılmış oluyor.

Bu cok mantikli. Role ile flip flop gibi gecis yapiyor. O zaman iki kanalli osiloskopta yeter tabii.



[a.zorba]

Bir çok kullanıcı aynı anda iki kanal da görüntü istiyor bu Role ile pek mümkün değil . Yinede Sizin dediğiniz gibi huntron yapıyor . Polar, re, ve benim yeni yaptigim devre ise elektronik hızlı anahtarlama ile göz aynı anda görünecek şekildeyapılıyor.



[ozkarah]

Güzel görünüyor. Dİkey ve yatay hizalamayı nasıl ayarlıyorsunuz?
Prob değişimi için analog switch kullanıyorsunuz sanırım.

Aliexpress'te de hem prob değiştiren (alternating) hem de aynı anda gösteren (simultaneous) çeşitlerden var:

https://aliexpress.com/item/1005004887762072.html

Şurada da mikrokontrolör kontrollü güzel bir proje var:

Microcontroller based curve tracer

This project was based on the Huntron Trackers. I could not afford to buy one, so I developed my own ones and built them.

hackaday.io
