Cok ince uclu kalem niyetine

[deleted]

sırınga iğnelerinin uçları çok ince ama tek kullanımda uçları bükülüyor.

plak çalarların iğneleride çok sağlam.



[JKramer]

Derdim mekanigimi test etmek zaten. Cizimi buyutup gormek istiyorum.

Mini cnc yapip bizim cihazimiz 1um hassasiyette diyerek 0.1mm hassasiyetteki makineleri kotulemeleri uzerine, eger makineniz o kadar iddiali ise cizin 0.1 mm capinda bir daire de gorelim demek istiyorum. Tabi ki bunu diyebilmek icin once benim cizebilmem ve gosterebilmem lazim.

Belki denk gelmişsinizdir ama amaç test etmek olduğundan, bu şekilde arayınca ballbar testing çıktı: https://www.canadianmetalworking.co...inery/article/measurement/ballbar-testing-101

Bu da bir firmanın test sistemi, sonuçları uluslararası standartlara göre de karşılaştırıyormuş:

Bu standartlar neymiş ona bakmak lazım aslında.



[Mikro Step]

Azimli sican betonu delermis. Aklima guzel bir fikir geldi.

Hava araligindan atlayabilecek kadar yuksek voltaj kaynagina seri direnc balayarak akimi uA hatta nA seviyesine indirebilirim.

Zemine karbon kagit koydugumda yuksek voltaj elektrodundan kagida her atlama olayinda kagit uzerinde bir iz olusacaktir. Akim ne kadar dusukse iz de o kadar siliklesecektir.

Tek sorun atlama yolunda kaymalar olabilir. Yani kagida atlama her zaman dik olmayabilir.

---------------------------

Ise yeni girdigimde henuz lazer yazicilar ve inkjetler yoktu. Buro isleri icin dotmatrix yazicilar ve papatya diskli alfanumerik yazicilar vardi.
Line printer denen drum ya da celik serit tipi yazicilar sadece bilgi islem merkezlerinde olurdu.

Fakat cok onceleri alinmis bozuk bir yazici ilgincti. Daha once hic gormedigim bir teknik kullaniyordu.

3mm lik cam bir tupun icinde kursun kalem ici gibi bir nesne vardi. Belki de sikistirilmis karbon tozu. Bir tel yay uzerinden karbona bagliydi.
Cam tupun diger ucu sivri ve ortasi delikti.

Calisirken goremedim yazisi nasil bilmiyorum. Muhtemelen yuksek voltaj darbesi ile cam icindeki karbon nesneden kopan parcaciklar kagida yapisiyordu.



[Mikro Step]

Konuyla cok alakali degil ama ilginc geldi.

Karbon transferi ile baski.



[czorgormez]

sisteme kantilever ve piezo aktüatör de eklersen quatum özelliklerinden faydalanarak AFM (atomic force micorscopy) yapabilirsin. galiba iş oraya doğru gidiyor. fazla yüksek voltaj da lazım değil.



[Mikro Step]

Voice coil sistemim 10um cozunurlukle pozisyonlamanin ustesinden gelsin simdilik yeter.



[Dede]

Konuyla cok alakali degil ama ilginc geldi.

Karbon transferi ile baski.

UV Fotorezist malzeme üretimi daha çok ilgimi çekti açıkçası.
Ancak detay yok.



[Mikro Step]

Asagidaki fotoda cetvelin mm olcegine uzanan iki cizgi var. Bu cizgiler aslinda fiber lif. Olculerini soylemek cok zor fakat 100um nin cok altinda oldugu kesin,

Elimde arizali bir fiber optik kablo vardi. Ucunda optik sisteme takilabilmesi icin metal yuzugu olan duzenegi de takili vaziyette.

Once fiber teli dikkatlice disindaki plastik borusundan cikarttim. Sonra fiber lifi yaktim. Yakinca fiberin de ustunde bulunan plastik zar yandi geriye dogrudan fiber lif kaldi. Bu hali 0.1mm yada 0.2mm.

Fiberin halen ucunda optik duzenek oldugu icin (metal yuzuk vs) metal yuzugu bosta asagiya sarkacak sekilde diger ucundan tuttum ve gaz tuplu saloma ile
fiberi orta bolgeden isittim. Normalde 0.1mm yada 0.2mm olan fiber lif asagidaki agirliktan dolayi sunmeye ve isittigim bolgeden incelmeye basladi.

En sonunda asagidaki fotodaki lifi elde ettim. Kolayca kirilir diyordum ama ilginctir en ucu (Fotoda cetvelin altinda kaldi) plastik kil gibi egilip bukulebiliyor ve kirilmiyor. Fotograflayabildigim kalinligi fotografladim lif daha da inceliyor. Gorulebilmesi icin kirmizi murekep ile lifi boyadim.



[Dede]

Ne kadar ince o kadar esnek.
Sadece cam değil diğer nesneler içinde geçerli.



[Mikro Step]

Simdi bu lifin ince ucu, isli cam yuzeyindeki ise dokundugunda is uzerinde iz birakirsa kagit kalem isi tamam demektir.
Fakat cam lif kalem gibi tutuldugunda sivru ucun altindaki cam gezdirilirken lifin dim dik durabilmesi lazim. Bu nedenle lifin ucu haric arka kismini tekrardan esnemeyecek sekilde kalinlastirmam gerekecek.



[Mikro Step]

Mum isi ile islenmis cama cizdigim cizginin kalinligi, monitorun 1 pixel kalinligi kadar. Halen cok kalin. Cizim esnasinda ince fiberin uclarini kirildi.



[Mikro Step]

Cok ince uclu sulu boya fircalari (Micro art calismalari icin)

Winsor & Newton Series 7
Da Vinci Meastro Series 10 / Series 1503
Raphael 8404/8408
Princeton - Mini Detailer



[by lent]

Kalemle 0.1mm capinda daire cizmek istersek nasil bir kalem ve kagit gorevi gorecek nesne secmemiz gerekir.

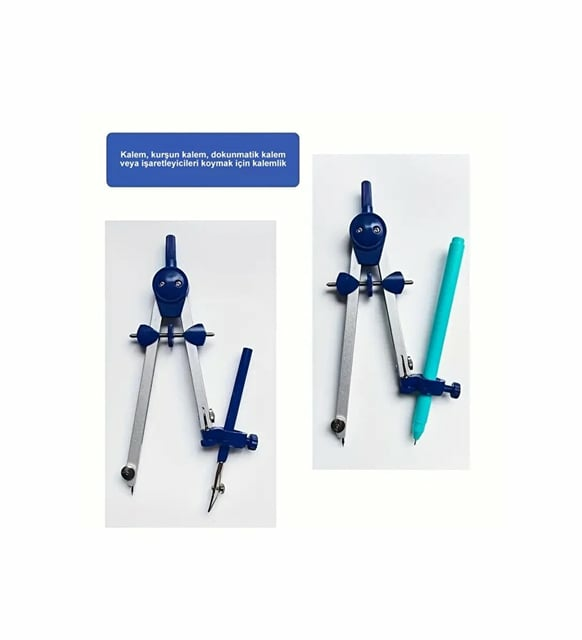

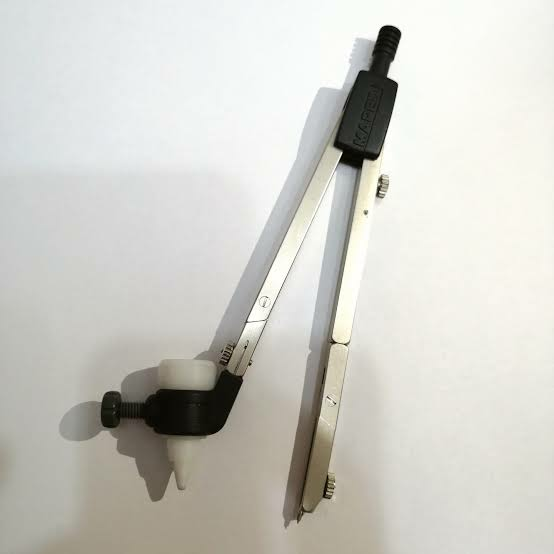

Sorunuzu yanlış anlamış bulduğum seçeneği eledim. Hocam ben olsam, resimdeki pergelin sol tarafına dikkatinizi çekeyim, istenen çember çapını çizecek mesafede kalemi ayarlar sabitlerdim. (Hatta tornacilarin dansöz tabir ettikleri parçadan ilham geldi) Elle biraz bozulma olacaktır yani pek çembere benzemeyecek bu nedenle CNC niz vardı sanırım ona çizdirmek. Yerinde döndürmek bir nevi. Mesafeyi hallettikten sonra elle de döndürürum zaten bu çapta çizim ne kadar zaman alacak ki. Yine kalemi bu denli dik tutturmayip farklı açılarda ve CNC programıyla da tam tur yaptırmak mümkün. Daire çizmek de şart olmaz herhalde uygun çap olduktan C çizmek dünyaca kabul görmez mi?

Piyasada 0.1 mm hatta 0.05 mm teknik çizim kalemleri bulunuyormuş. Kağıt seçeneğim kasaplardaki yağlı kağıt veya beyaz etiket üzerinde rahat kayacak hareket edecektir. Sıkıntı olursa üzeri yazılabilen bant var görünmez diye tabir edilen.
