Akim sinirli max 250 mA negatif voltaj kaynagi

[Mikro Step]

Bir baska baslikta adini oylesine anmistik.

Hemen hemen her elektronikcinin 3..5A akim asilabilecegi ayarli pozitif guc kaynagi var.
Ozellikle lineer devrelerle ugrasirken elimizin altinda negatif voltaj veren ayarli bir kaynak olmasi cok iyi olur.

Yuksek akimli olmasi da gerekmiyor.

Voltaji ayarli olacak.
Akim sinirlamasi olacak ve ayarlanabilecek.

Elektronik ya da ibreli gosterge eklemek sizlere kalmis.

Bu amacla LM317 vb devreler kullanilabilir. Ben kendi tasarimimi opamp ve transistor kullanarak yapacagim diye yola cikacagim ama yola cikinca her sey degisir.

Simdilik proje bu.

Voltaj 0 .... -15v
Akim 0... 250mA

Akim ve voltaj degerlerini gorebilmek icin panel uzerindeki potansiyometrenin dugmesinin centigini ibre olarak kullanacagim. Yani panele gosterge scalasi yerlestirecegim.

Isin icine MCU, LCD, gosterge vs katmak istemiyorum. Hic anahtarlamali bir sey olmasin derdindeyim.

Hatta +3.3, +5 + 12 gibi ilave cikislar da cok faydali olur. Bunlarin da max 500mA olmasi fazlasiyla yeterli.

Bu durumda bu kaynagin adi, Kontrol kartlarini besleme kaynagi olabilir. Yani bir sistemin guc katinin onunde yer alan analog/digital devrelerin besleme karti.



[frmman]

Alternatif bir öneri L200 regülatör olabilir. Datasheete çeşitli uygulama örnekeri var.

https://www.digikey.in/htmldatasheets/production/7436/0/0/1/L200.pdf



[Mikro Step]

Her sey olabilir. Kritik bir calisma degil sonucta. Rahatsiz edici tek yani en basit haliyle devre kurulacaksa cikis voltajinin alt limitinin olmasi.



[Mikro Step]

Bu sorunun da cozulmus oldugu hazir regulator ne var baska?



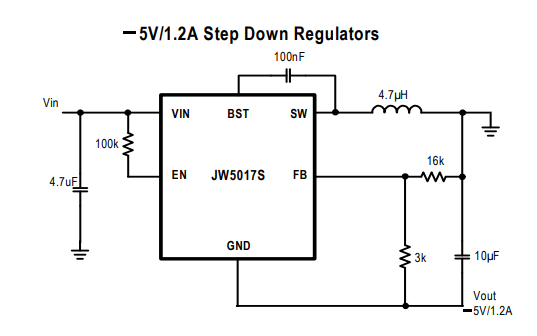

[Diyot]

Devre şeması ve yapım aşamalarını da bekliyoruz.



[Diyot]

Alternatif bir öneri L200 regülatör olabilir. Datasheete çeşitli uygulama örnekeri var.

https://www.digikey.in/htmldatasheets/production/7436/0/0/1/L200.pdf

L200 de eskilerden değil miydi



[frmman]

L200 de eskilerden değil miydi

Evet



[Mikro Step]

Benim raflarda 4w trafolardan durur hep. Negatif kaynak lazim olunca uydur kaydir hemen bir kaynak yapar ne deneyeceksem dener gecerim. Yillardir bahsettigim gibi kutulu bir kaynak yapamadim.

Terzi sokugunu dikemezmis.



[deneyci]

Bir baska baslikta adini oylesine anmistik.

Hemen hemen her elektronikcinin 3..5A akim asilabilecegi ayarli pozitif guc kaynagi var.
Ozellikle lineer devrelerle ugrasirken elimizin altinda negatif voltaj veren ayarli bir kaynak olmasi cok iyi olur.

Yuksek akimli olmasi da gerekmiyor.

Voltaji ayarli olacak.
Akim sinirlamasi olacak ve ayarlanabilecek.

Elektronik ya da ibreli gosterge eklemek sizlere kalmis.

Bu amacla LM317 vb devreler kullanilabilir. Ben kendi tasarimimi opamp ve transistor kullanarak yapacagim diye yola cikacagim ama yola cikinca her sey degisir.

Simdilik proje bu.

Voltaj 0 .... -15v
Akim 0... 250mA

Akim ve voltaj degerlerini gorebilmek icin panel uzerindeki potansiyometrenin dugmesinin centigini ibre olarak kullanacagim. Yani panele gosterge scalasi yerlestirecegim.

Isin icine MCU, LCD, gosterge vs katmak istemiyorum. Hic anahtarlamali bir sey olmasin derdindeyim.

Hatta +3.3, +5 + 12 gibi ilave cikislar da cok faydali olur. Bunlarin da max 500mA olmasi fazlasiyla yeterli.

Bu durumda bu kaynagin adi, Kontrol kartlarini besleme kaynagi olabilir. Yani bir sistemin guc katinin onunde yer alan analog/digital devrelerin besleme karti.

Sadece transistorler ile ayarlı güç kaynağı yapmaya çalışınca bir sürü sorun oluyor.
Potansiyometre ile hassas ayar olmuyor.
Çıkış voltajı yüke göre değişiyor.
Girişteki dalgalanma azda olsa etkiliyor olmasa iyi olurdu. Bunu çözmek için iki adet zener kullanabilirim. Ama referans voltajı daha çok düşmüş olacak.
Çıkıştaki güç transitorlerini sürerken voltaj düşümü oluyor. Her transitorde 0.7 volt.
Bunları nasıl çözebilirim?

https://tinyurl.com/236vrnpy



[Mikro Step]

Ayrik malzemelerle yapacaksan opampli cozum en iyisi.
