RK6006 Çok Çıkışlı Güç Kaynağı Montaj

[fide]

Toroid trafo ile güç kanağı yapmaya çalışıyorum. Daha önce de bazı postlarda fotoğraflarını paylaşmıştım.

Toroid trafoda 2 x 22V ve 2x12V çıkışlar var. Ayrıyeten 5V ve 6V çıkışlar var.
Simetrik 5V, simetrik 12V ve simetrik 15V çıkış almak istiyorum. Bu noktada simetrik 5V elde etmek için 12V AC kullanıcam burada sıkıntı yok. Fakat simetrik12V elde etmek için iki yol var. Biri AC 12V çıkışı doğrultup kullanmak ve 7812 ile doğrultmak. Bu noktada AC12V doğrultulup 7812 ile regüle edildikten sonra sağlıklı 12V DC elde edilir mi emin olamadım. Çünkü 78 serisi regüleler giriş ve çıkış arasında enaz 3V fark istiyor. 12V AC nin doğrultulmasından dolayı burada 3V fazla fark olacak ama yinede kılçık bir durum. 12V DC 'yi 2x22V AC hattı kullanarak da elde edebilirim. Burada ise 7812 üzerinde yaklaşık 18V gibi bir gerilim düşecek. Bu noktada 7812 üzerinden bir miktar akım çekince 7812 alev topuna dönecek. Toroid trafonun 2x22V ve 2x12V sargıları ince. Burdan 1Amperden fazla akım çekebileceğimi sanmıyorum ama aradaki voltaj farkına bakınca bu bile ısınma için yeterli gibi görünüyor. 2x22V AC çıkışı doğrultup 7815e girsem. 7815 çıkışını 7812 girsem nasıl olur? Bu durum da 7812den akım çekince 7812 üzerinde düşen ısı azalacak ama yük 7815 binecek gibi bir durum oluşuyor.

Harici 3.3V bir besleme daha olacak. Bunu 6V AC sargıdan almayı düşünüyorum.

Siz bu durum için ne önerirseniz?



[132kHz]

Transistörler ve zener diyot ile bir regülatör yapmayı deneyebilirsiniz https://www.homemade-circuits.com/low-dropout-5v-12v-regulator-circuits-using-transistors/amp/ bu kaynakta söylenene göre dropout çok düşük oluyormuş



[fide]

simetrikleriyle birlikte toplamda 7 tane regüle devresi ve 2 tane anahtarlamalı güç kaynağı olacak. Her regüle bu kadar komponent kullanmak çok mantıklı gelmedi. En güzeli küçük bir karta devreyi kurup akım çekerek davranışını görmek olacak sanırım.



[ercan_elo_bil]

Hatta paralel bile bağlayabilirsin. 2 tane paralel 7812 veya 7815 gibi her biri 500mA-1000mA den 1A - 2A e cıkar.
sadece dikkat edilecek konu gişi voltajı ile cıkış voltajı arasında ucurum olmaması.



[Altair]

Iki sargiyi ayirip oyle de kullanabilirsiniz. Cikisinda 2A verebilen buck converter ile 22VAC'den 18VDC elde edip cikisa baglanacak 7812 ve 7815 ile stabil bir DC elde edebilirsiniz. 7812 cok isinirsa onune 7815 konabilir. Sonra iki ayri sargidan yaptiginiz iki cikisi birlestirip simetrik guc kaynagina cevirmeniz mumkun. Buck converter'in giris gerilimi en az 32V olmali. Gerilim %10 artarsa dayanabilir. 35V olursa cok daha iyi tabii.

12VAC'nin cikisinda normal diyot degil de Schottky kullanarak LM317* ile stabil 12VDC elde edebilmistim. Kondansator de 1A icin en az 10.000 uF olmali. Ama gerilim dusumlerinde yine cikis etkileniyor. Ilk yontemde gerilim %20 bile dusse sorun yasanmiyor.

* = Normal kopru diyotta 1.4V gerilim kaliyor. 7812'de de 3V gerilim dusuyor. Bu da 4.4V dusum demek. Schotkky diyot koprusu ile 0.5V gerilim dusuyor. LM317'de de 2.25V gerilim dusuyor. Bu sayede ucu ucuna 12VDC elde etmek mumkun ama gerilim duserse kararli kalamiyor.



[ozkarah]

Bu konuda bir simülasyon hazırlayıp çalıştırdım. Durum çok parlak değil.

Köprü diyot olarak KBU8M modelini kullandım. Kapasitörler için voltaj sınıfı 50V, RMS akım 0.5 A , ESR 0.15 Ohm varsaydım.

INPUT1 = 12 x 1.41
INPUT2 = 6 x 1.41

Simülasyona göre 12VA trafo ile ve çift 7812 le beslediğiniz 12V çıkışı girişte 6600uF, çıkışta 3300uF kapasitörle ancak 35 Ohm yüke kadar doğrusal bir çıkış veriyor. Buradan sonra ripple hızla artıyor.

6VA trafo ile ve çift 7805 le beslediğiniz 5V çıkışında ise 330 Ohm yükten itibaren ripple hızla artıyor.

Burada o durumu oluşturmak zor ancak bsleme voltajı yeterli olduğunda çift regülatör ciddi fark yaratabiliyor. Aşağıda yine de fark anlaşılıyor:

Simülasyon dosyası ekte. INPUT1, INPUT2 ve LOAD1, LOAD2 değişkenleriyle oynayarak farklı kombinasyonları test edebilirsiniz.



[fide]

Devreyi çizip gönderdim. 2x22V çıkışı köprü diyottan geçirip 3300uf ile 7815'e verdim. 7815 çıkışında 1000uf var. 7815 çıkışını 7812ye verdim 8nun çıkışında da 1000uf var. Onun çıkışını da 7805e verdim. Onun çıkışında da 1000uf var. Hoşuma gitmedi ama voltajı seçme şansım yok. Lm2576 gibi switching sistem kullanmak istemedim.
Bakalım pcb gelince sonucu paylaşırım.



[Altair]

Devreyi çizip gönderdim. 2x22V çıkışı köprü diyottan geçirip 3300uf ile 7815'e verdim. 7815 çıkışında 1000uf var. 7815 çıkışını 7812ye verdim 8nun çıkışında da 1000uf var. Onun çıkışını da 7805e verdim. Onun çıkışında da 1000uf var. Hoşuma gitmedi ama voltajı seçme şansım yok. Lm2576 gibi switching sistem kullanmak istemedim.
Bakalım pcb gelince sonucu paylaşırım.

Rica etsem devreyi tamamladiginizda 7815'in onune smps ekleyerek yuk altinda ne kadar fark ettiriyor bakabilir misiniz? Ben SMPS cikisinda LM317 ve TIP3055'li guc kaynagi yapmistim. 1A yuk altinda 2-3 mV'tan daha kucuk ripple vardi. Tabii benim olcum hatamda olabilir.



[fide]

Rica etsem devreyi tamamladiginizda 7815'in onune smps ekleyerek yuk altinda ne kadar fark ettiriyor bakabilir misiniz? Ben SMPS cikisinda LM317 ve TIP3055'li guc kaynagi yapmistim. 1A yuk altinda 2-3 mV'tan daha kucuk ripple vardi. Tabii benim olcum hatamda olabilir.

Tabiki



[fide]

Pcbler geldi. FedEx ile ortalama 14 günde elime ulaştı. 81₺ gümrük çıktı.
Bakalım dizgiden sonra paylaşırım inşallah



[fide]



[fide]

Doğrultucu kısım tamam. Sıra regüle kartında



[fide]



[fide]

Güç kaynağı ile ilgili hem Türkçe hem İngilizce blog sayfamda bir yazı hazırlayacağım.
Genel olarak özelliklerinden bahsedeyim.

İki adet RK6006 doğrultulmuş 28V ile bağımsız olarak sürülüyor. İkisi gnd ortak yada simetrik olarak yapılandırılabilir. Buradan çekilebilecek akım teorik olarak 6A. Çünkü RK6006 6A verebiliyor en fazla.

Alt sırada mavi, siyah ve kırmızı toplam 8 born jackta soldan sağa doğru -15V, -12V, -5V, Gnd, Gnd, +5V, +12V ve +15V var.
Sağ alttaki kırmızı, siyah born jack çiftinde 3.3V var. Bu kanal da diğer kanallardan bağımsız.

Sarı jacklarda ise AC 5V çıkış var. Bu kanal da diğerlerinden bağımsız.
Aslında yeşil bir jack daha koyup şehir şebekesindeki toprak hattını da bağlamayı düşünüyorum ama başlangıçta yerleşimi bu şekilde tasarladığım için göze hoş görünmeyecek. O yüzden şimdilik bekliyor.

Pcb çiziminde yaptığım hatadan dolayı simetrik besleme kartında ilk önce Lm317'yi sonrasında da 78 ve 79 serisi regüleleri çalıştıramadım. Çizdiğim zone mode'un top/bottom layer olayı karışınca, kartta 7-8 tane hata çıktı. Bu hatayı gidermeye çalışırken 7915 çipini yaktım. Şu anda güç kaynağı -15V, -12V ve -5V çıkış veremiyor. En kısa zamanda ya pcb revize yada 7915 değişim ile o kanalları da devreye alıcam inşallah.

Toroid trafoda simetrik 28V(anasargı), simetrik 22V(düşük akım), simetrik 12V(düşük akım), 5V(düşük akım) ve 6V(düşük akım) çıkış var.
Şimdilik simetrik 12V çıkış boşta. Kablo kalabalığından dolayı fanı şimdilik çıkarttım ama RK6006 için bir yada iki ayrı fan ihtiyacı var. Ya simetrik 12 kullanarak yada RK6006 üzerindeki 5V çıkışlarla bir hava hareketi sağlamam lazım.

Blog sayfamda şematik ve görsel olarak bu konuyu ele alacağım. Pozitif ground ile çalışan bir swtching entegre bulabilirsem regüle kartını komple atıp yerine 6 kanal simetrik bir kaynak da koyabilirim. Zaman gösterecek artık.

Bu arada PCB sponsorum olan PCBWAY'e projelerime katkısından dolayı teşekkür ederim.

www.pcbway.com

Ayrıyeten çalışmalarımda kullandığım cihaz kutularına sponsor olup çalışmalarıma destek oldukları için Altınkaya Elektronik Cihaz Kutuları A.Ş., şirket sahibi Ali Altınışık ve şirket çalışanı Selma hanıma burdan teşekkür ediyorum.

www.altinkaya.com.tr

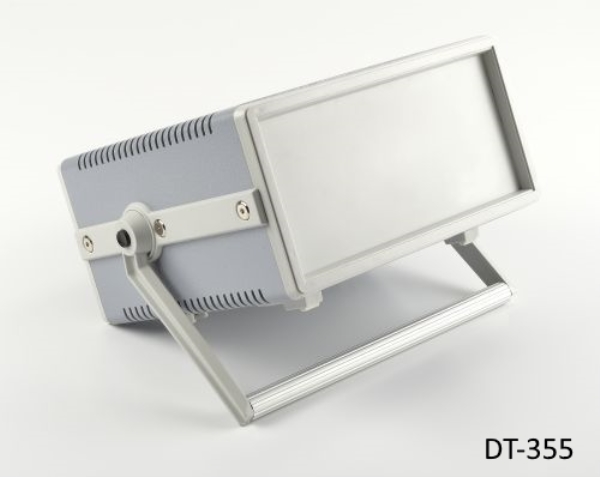

DT-355 Masa Tipi Laboratuvar Kutu

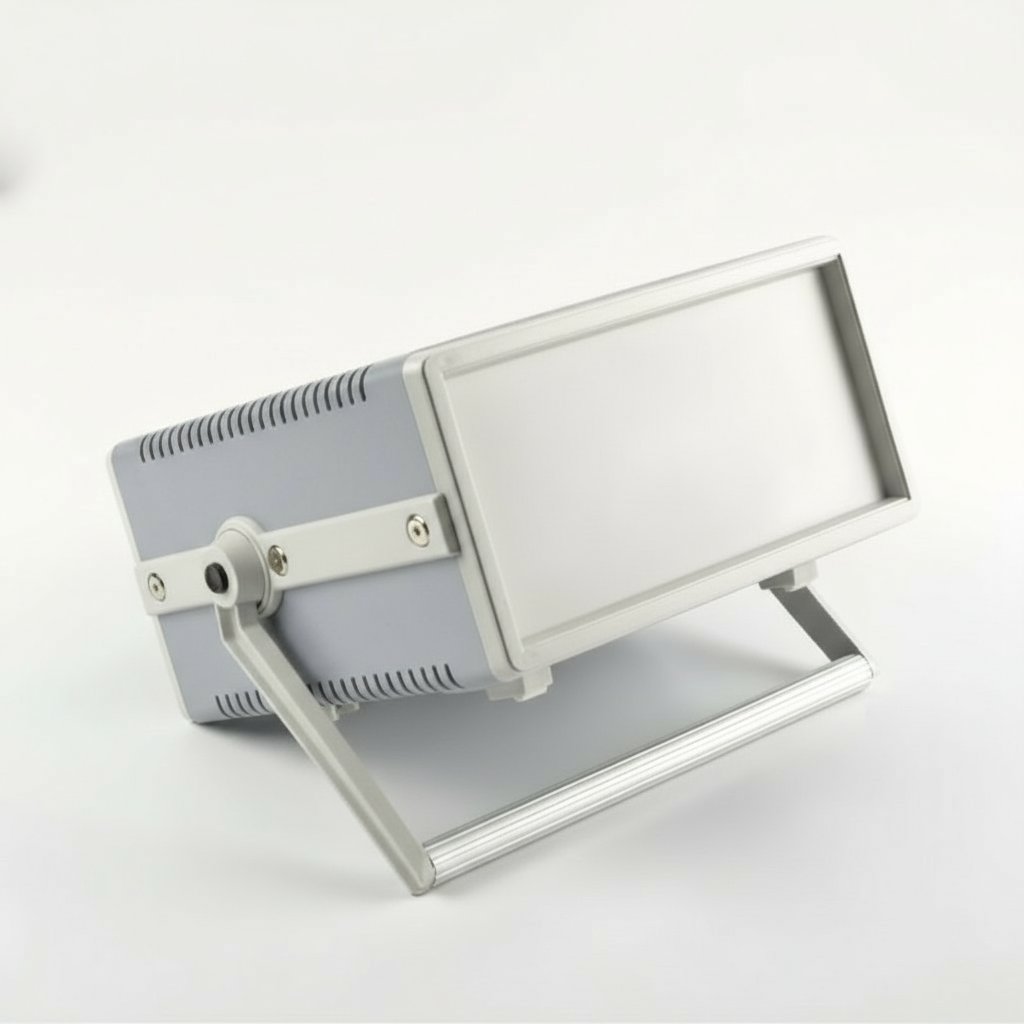

DT-355 Masaüstü Muhafazası, ABS-UL94-HB ve sac metal malzemelerin kombinasyonundan yapılmış, tıbbi cihazlar da dahil olmak üzere çeşitli masaüstü uygulamaları için çok yönlü, dayanıklı ve darbeye dayanıklı bir çözümdür.

www.altinkaya.com.tr



[nt]

Elinize sağlık
olmuş bitmiş ama bende bir simulasyon yazdım denedim sonuç yanlış olabilir emin değilim
Çıkış Gerilimi: 1.8182318181818184 V
Çıkış Akımı: 0.003085384297520661 A



[nt]

from matplotlib import pyplot as plt
import numpy as np
from scipy import signal
nanoampere = 1e-9  # 1 nanoamper = 1 * 10^(-9) amper
Vin = 12.0  #(V)
R1 = 2200.0  #(ohm)
R2 = 1000.0  #(ohm)
Load = 100.0  #(ohm)
#LM317
Vref = 1.25  #(V)
Iadj = 50 * nanoampere  #(A)
Vout = Vref * (1 + R2 / R1) + Iadj * R2  #(V)
Iout = (Vin - Vout) / (R1 + R2 + Load)  #(A)
print("Çıkış Gerilimi:", Vout, "V")
print("Çıkış Akımı:", Iout, "A")



[fide]

Multiple Output Power Supply

Multiple Output Power Supply 2x RK6006 and fixed symmetrical 5V, 12V and 15V By Fikret.

www.hackster.io

Güç kaynağının hackster.io hesabımdaki yazısı.



[ibrahimcelik]

Kutu çok güzel ama çok da pahalı



[fide]

Maalesef öyle.



[ozkarah]

Elinize sağlık. Kutu süper düzenli ve ferah görünüyor.

Bizimkilerde her santimetrekübü kullanmak zorunda kaldık

Sizinkinden biraz faklı. Toroid biraz büyük. Trafolar ve doğrultucu devreleri bir kutuda. DC-DC çeviriciler (2 x RD6012) harici kutularda.

Paylaşayım bir ara konu açıp.
