Analog multimetreler halen bir işe yarar mı?

[kocamanusta]

fonksiyon jeneratorüm yok. diyot temin edip test etmeye çalışırım fakat hızlı olmak adına monofaze beslemeli bi VFD çıkışından (yüksüz) ölçüm örnekleri alsam bi fikir vermez mi?



[taydin]

Karşılaştırmalı test yaparsın. VFD yi önce true RMS multimetre ile ölç, sonra da analog multimetre ile. Aslında ben burada benim TMK-700B ile deneyecektim ama, bunun komütatöründe sanki temassızlıklar var. Bunu açıp iyice bakımını yaptıktan sonra deneyebilirim.



[taydin]

Yalnız bu RMS ölçümünde iki tane kalite seviyesi var:

1. seviye, true RMS. Sinüsoidal olmayan AC sinyallerin RMS'ini doğru ölçer. Ama AC sinyalde herhangi bir DC offset olmaması lazım. Varsa, true RMS multimetre gene yanlış RMS ölçecektir.

2. seviye, true RMS ve AC+DC modu. Sinüsoidal olmayan ve DC offset sahibi olan sinyallerin RMS'ini doğru ölçer.

Şimdi, senin VFD'deki sinyalin şekli nedir bilmiyorum, ama sinyallerde DC offset varsa, multimetren de sadece true RMS ise (AC+DC özelliği yoksa), gene yanlış ölçüm yapmış olacaksın. Yani Fluke multimetrem var, mutlaka doğru RMS ölçer diye bir durum yok. AC+DC özelliğinin de olması lazım.



[kocamanusta]

ilk fırsatta VFD'li bi deney seti hazırlayıp ölçümler alayım ve buradan yayınlayayım. devamında doğrular, yanlışlar ve eksikler hususunda konuşalım.



[volta]

Aslinda altin kaplama pinler bulunabilirse, çok damarlı esnek prob kabloları var. Probemaster kadar iyi prob yapılabilir. PCB test etmede kullanılan POGO pinler var, ama onlar biraz ince. Daha kalını lazım.

Fluke'un altın uç (sanırım pogo pin) takılabilen prob seti varmış ama 4.161,72 TL .

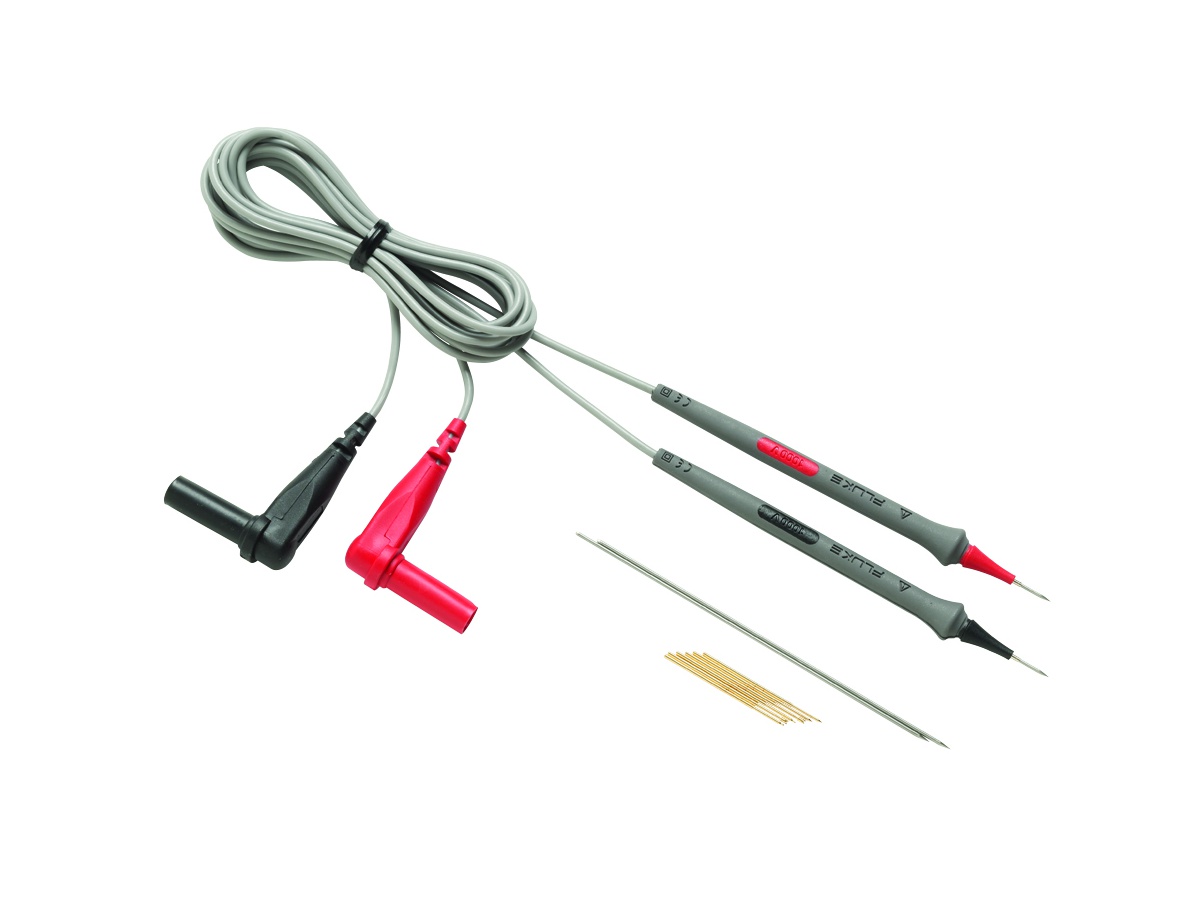

Fluke TL910 - Elektronik Testler İçin Test Uçları

Fluke - Türkiye Tek Yetkili Distribütörü

www.netes.com.tr



[taydin]

Fluke'un altın uç (sanırım pogo pin) takılabilen prob seti varmış ama 4.161,72 TL .

Fluke TL910 - Elektronik Testler İçin Test Uçları

Fluke - Türkiye Tek Yetkili Distribütörü

www.netes.com.tr

Bu prob var bende. iletkenliği normal bir probdan farksız. Bir kenarda duruyor. Her gün kullandığım prob ise Probemaster. Bir de Brymen'i kullanıyorum, onun da kendi probları çok iyi (altın kaplama ve sıfıra yakın öz direnç)



[volta]

Bu prob var bende. iletkenliği normal bir probdan farksız. Bir kenarda duruyor. Her gün kullandığım prob ise Probemaster. Bir de Brymen'i kullanıyorum, onun da kendi probları çok iyi (altın kaplama ve sıfıra yakın öz direnç)

Brymen harici olarak prob satmıyor galiba. Aradım ama bulamadım.



[taydin]

Brymen harici olarak prob satmıyor galiba. Aradım ama bulamadım.

869s in probu. Tek kötü tarafı ucu sivri değil.



[Altair]

Bu ay tam soyle guzel bir multimetre alayim diyordum cok ucuza SSD disk buldum. Onu alacagim. Yine kaldi olcu aleti. Ama bir daha imkansiz 1 TB diski de 900 TL'ye bulamam.



[kocamanusta]

sürücü yüksüz ve çıkış frekansı 50hz'e ayarlı. sürücü çıkış gerilimi U ile W klemenslerinden ölçülmüştür.

ut61e+ ölçümleri:
true rms 232.3V
lpf 188.2V
ac+dc 232.5V+1.5V
49,9hz

cx506a analog avometre ölçümü:
AC 260V

hd-390e (true rms) analog avometre ölçümü:
komutatör AC 1000V kademesindeyken probun birini U klemensine dokundurduğumda ibre neredeyse skalanın yarısına geliyor. diğer probu W klemensine dokundurduğumda da ibre en sağa çarpıyor.

sonuç: hüsran

not:
sürücü: delta VFD015E21A
avometreler: ut61e+, hd-390e, cx506a



[taydin]

VFD nasıl bir çıkış gerilimi üretiyor? Aslında sinüsoidal gerilim değil mi çıkıştaki? Sadece frekans değişmiyor mu?

Bu arada benim analog multimetrenin AC ölçümü çok sorunlu. Komütatörde temassızlık var. Sökeyim dedim, oradaki somunu sökmek için özel alet lazım, bıraktım ...



[kocamanusta]

sinusoidal bi gerilim fakat sonuçta saf sinusoidal değil. sürücü frekansını düşürsemde hd-390e ölçümü çok fazla değişmiyor. şebeke gerilimini sorunsuz ölçtüğünü de belirteyim.



[kocamanusta]



[Mikro Step]

Motor surucu cikisinda cok yuksek frekansli pwm sinyal olur. Onu true rms voltmetrenin dogru olcmesi icin band genisliginin cok yuksek olmasi lazim.
Ustelik scopla gormek icin filtreleyerek pwmden kurtarsaniz dahi fazlarin notur yada hayali noture gore dalga sekli sinus de degildir.
Fazfaz voltajinin dalga formu sinustur.



[kocamanusta]

220v sebekeyi tek bir diyodla dogrultun. Cikisa da omik bir yuk baglayin. Rms olctugunu iddia ettiginiz voltmetre ile yarim dalga cikis voltajini olcun.

Rms degeri 155v civarinda gormeniz gerekir.

Yalnız bu RMS ölçümünde iki tane kalite seviyesi var:

1. seviye, true RMS. Sinüsoidal olmayan AC sinyallerin RMS'ini doğru ölçer. Ama AC sinyalde herhangi bir DC offset olmaması lazım. Varsa, true RMS multimetre gene yanlış RMS ölçecektir.

2. seviye, true RMS ve AC+DC modu. Sinüsoidal olmayan ve DC offset sahibi olan sinyallerin RMS'ini doğru ölçer.

Şimdi, senin VFD'deki sinyalin şekli nedir bilmiyorum, ama sinyallerde DC offset varsa, multimetren de sadece true RMS ise (AC+DC özelliği yoksa), gene yanlış ölçüm yapmış olacaksın. Yani Fluke multimetrem var, mutlaka doğru RMS ölçer diye bir durum yok. AC+DC özelliğinin de olması lazım.

diyot kullanarak yarım dalga doğrultmaç devresi kurdum. yük olarak akkor flamanlı ampul kullandım. deney sonuçları @taydin'in yazdıklarını doğrular nitelikte. sadece bu deney bağlamında HD-390E'nin küçük bi hatayla true rms ölçebildiğini gözlemledim. tabi bu ölçümü alıntıladığım mesajadaki birinci seviye true rms açıklamasına uyduğunu belirtmeliyim.

şebeke gerilimini 232.8V ölçtüm. Vm/2 formülünden yola çıkarak en doğru ölçümü BM-868s ile AC+DC kademesinde aldım: 164.20V

UT61E+'nın AC+DC ölçüm kademesi yalancı dolma gibi bi şey, tırt işte!..



[Mikro Step]

AC sinyal DC ofset barindiriyorsa yukaridaki teknikle AC bilesenin RMS degerini olcebilirsin.

Tek fazli motorlar icin kullanilan 10uF yada daha buyuk bir kondansator de kullanabilirsin.

Bu deney bazi fikirler verecektir.

Ne fikir verecegini, okuyacagimiz AC RMS degerin ne olmasi gerektigine daha sonra bakariz.



[Mikro Step]

Forumda olcu aleti icin tavsiye isteyen arkadaslara bir uyari.

Eger alacagi olcu aletinde true rms ozelligi olsun istiyorsa;

Arkadasimiz elektrik isleri icin kullanacaksa true rms olcu aleti olarak istedigini alsin.

Fakat elektronik cihazlarla ugrasacak birisi ise, true rms olcu aleti alacaksa mutlaka DC+AC formundaki sinyalleri olcebilen olcu aleti almali.



[TA3UIS]

Fakat elektronik cihazlarla ugrasacak birisi ise, true rms olcu aleti alacaksa mutlaka DC+AC formundaki sinyalleri olcebilen olcu aleti almali.

Voltaj ve Akım ölçebilen demek istediniz sanırım? Başka da ne var ki gerçi, bilmediğim bir şey vardır belki.



[Mikro Step]

Bir sinyalin hangi buyukluklerinin efektif degeri olculecekse onlar.



[hakan8470]

Voltaj ve Akım ölçebilen demek istediniz sanırım? Başka da ne var ki gerçi, bilmediğim bir şey vardır belki.

Dogan abi bazen, olcmek istedigimiz nokta da DC olceriz ya diyelim 5V, ama ayni noktada AC olctugumuz zamanda 1V ac gorulebilir. DC+AC olcen cihazlar ayni anda oradaki hem DC yi hem de AC yi gosterebiliyor. Bazi cihazlar, osiloskop gibi olanlar bunu offsetlernmis AC gibi gosterebiliyor. Asagidakinde yesil dalga offsetlenmis AC.

Ama bana dersenki bu ne fayda saglar bilmem


Resim kaynak:

What does it mean when an AC voltage has no DC offset?

Answer (1 of 3): It means the average voltage is zero. An AC voltage is usually a sine wave. It goes up and down. If the peak high ia 1 volt and the lowest voltage is —1 volt. Then the average is 0 volts. If you added a 1 volt DC offset to the same wave the highest voltage would be 2 volts and ...

www.quora.com
