Hobi elektronik masamı tamamlıyorum.

[TA3UIS]

Dupont konnektör yaparken şu kablo kullanılsa nasıl olur?

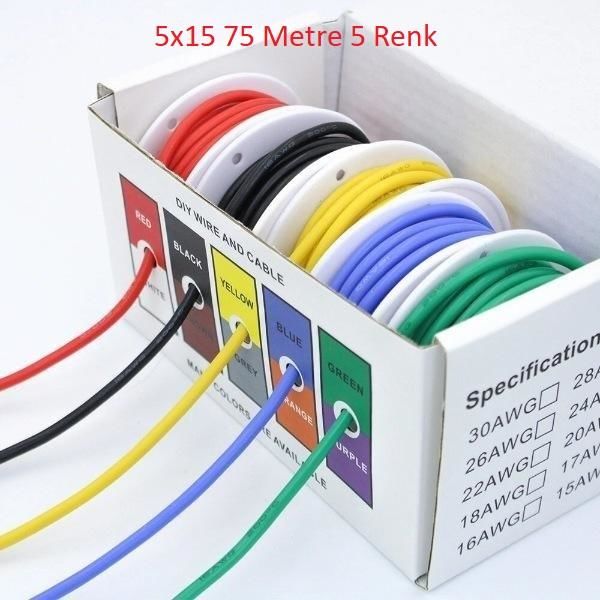

24 AWG 0,50mm Çok Damarlı Montaj Kablosu Seti - 5 Renk 15 Metre Toplam 75 Metre ( Y M S S K ) I 711,74 TL I Hatfon Elektronik Güvenceli ile I Adınıza Faturalı ve Taksit İmkanı

MONTAJ KABLOLARI 24 AWG 0,50mm Çok Damarlı Montaj Kablosu Seti - 5 Renk 15 Metre Toplam 75 Metre ( Y M S S K ) 24 AWG 0,50mm Çok Damarlı Montaj Kablosu Seti - 5 Renk 15 Metre Toplam 75 Metre ( Y M S S K ) 711,74 TL

www.hatfon.com



[132kHz]

Hayır nötrün ayrı olmasına gerek yok ortak nötr devam edebilirsiniz.

olmaz nötr de ayri olacak yoksa kar atar.
kacak akım öncesinden gelen akım kaçak akım üzerinden döndüğü için röle fark algılar ve açma yapar



[Ahmet]

Dupont konnektör yaparken şu kablo kullanılsa nasıl olur?

24 AWG 0,50mm Çok Damarlı Montaj Kablosu Seti - 5 Renk 15 Metre Toplam 75 Metre ( Y M S S K ) I 711,74 TL I Hatfon Elektronik Güvenceli ile I Adınıza Faturalı ve Taksit İmkanı

MONTAJ KABLOLARI 24 AWG 0,50mm Çok Damarlı Montaj Kablosu Seti - 5 Renk 15 Metre Toplam 75 Metre ( Y M S S K ) 24 AWG 0,50mm Çok Damarlı Montaj Kablosu Seti - 5 Renk 15 Metre Toplam 75 Metre ( Y M S S K ) 711,74 TL

www.hatfon.com

gereksiz pahalı bence.

size bir tavsiye daha vereyim biraz daha güçlü işler için.

10x0.75 renkli damarlı kablo alıp soyarsanız daha mutlu olursunuz



[Ahmet]

olmaz nötr de ayri olacak yoksa kar atar.
kacak akım öncesinden gelen akım kaçak akım üzerinden aktığı için röle fark algılar ve açma yapar

ayrı bir nötr elde etme şansımız yok ://
trafodan eve gelen tek bir yıldız noktamız var bunu kullanmak zorundayız.



[132kHz]

ayrı bir nötr elde etme şansımız yok ://
trafodan eve gelen tek bir yıldız noktamız var bunu kullanmak zorundayız.

kaçak akıma girmeden önce alması lazım ben ayrı bir nötr deyince bunu anladım



[Ahmet]

kaçak akıma girmeden önce alması lazım ben ayrı bir nötr deyince bunu anladım

Hobi elektronik masamı tamamlıyorum.

@taydin Rigol yükün firmware versiyonu, üretim tarihi nasıl kontrol ediliyor Menüleri kurcala ve kendin bul :)

mekatronik.org

Sorunsuz çalışacak bağlantı şekli mesajdaki gibidir



[Ahmet]

gri olanlar 4mm kablo
mavi 2.5mm kablo
Kırmızı 1.5mn kablo



[132kHz]

Hobi elektronik masamı tamamlıyorum.

@taydin Rigol yükün firmware versiyonu, üretim tarihi nasıl kontrol ediliyor Menüleri kurcala ve kendin bul :)

mekatronik.org

Sorunsuz çalışacak bağlantı şekli mesajdaki gibidir

evet o fotografta bir sıkıntı yok

bence birbirimizi yanlış anladık @albeza_electronics ayrı bir nötr derken kastınız nedir
benim anladığım nötrü kar sonrası cekilmiş tesisattan alıp fazı kar öncesine takacağı



[albeza_electronics]

Hobi elektronik masamı tamamlıyorum.

@taydin Rigol yükün firmware versiyonu, üretim tarihi nasıl kontrol ediliyor Menüleri kurcala ve kendin bul :)

mekatronik.org

@132kHz hocam şemadan bağımsız olarak yukarıdaki mesaji okuyunca ben sadece odaya gelen fazı kakr çıkışından ayırmak yeterli, gibi anlamıştım ve sizin gibi düşündüm evin kakr çıkışından gelen nötürü kullanırsak sorun olur diye. Şimdi anladım hem odaya sigortadan gelen fazı ve baradan odaya gelen nötürü kakr girişinden alacağım, şemadaki gibi yani.

@Ahmet evet hocam kablo yüksüğüm var.

Teşekkür ediyorum herkese



[TA3UIS]

Özellikle transistör ölçme işlemlerimde pratiklik olsun diye ve ölçmeleri kontrol amacıyla az önce şunu sipariş ettim.


https://tr.aliexpress.com/item/1005...il_item.3.23611261kotv6w&gatewayAdapt=glo2tur



[132kHz]

Hobi elektronik masamı tamamlıyorum.

@taydin Rigol yükün firmware versiyonu, üretim tarihi nasıl kontrol ediliyor Menüleri kurcala ve kendin bul :)

mekatronik.org

@132kHz hocam şemadan bağımsız olarak yukarıdaki mesaji okuyunca ben sadece odaya gelen fazı kakr çıkışından ayırmak yeterli, gibi anlamıştım ve sizin gibi düşündüm evin kakr çıkışından gelen nötürü kullanırsak sorun olur diye. Şimdi anladım hem odaya sigortadan gelen fazı ve baradan odaya gelen nötürü kakr girişinden alacağım, şemadaki gibi yani.

@Ahmet evet hocam kablo yüksüğüm var.

Teşekkür ediyorum herkese

Bir de şöyle bir durum var odaya gelen priz ayrı bir linye olmayabilir doğru bir uygulama olmasa da bir linye 7 prize kadar atlama yaparak bağlanabilir diye hatırlıyorum



[TA3UIS]

Hobi masamın yeni elemanı da bugün geldi.

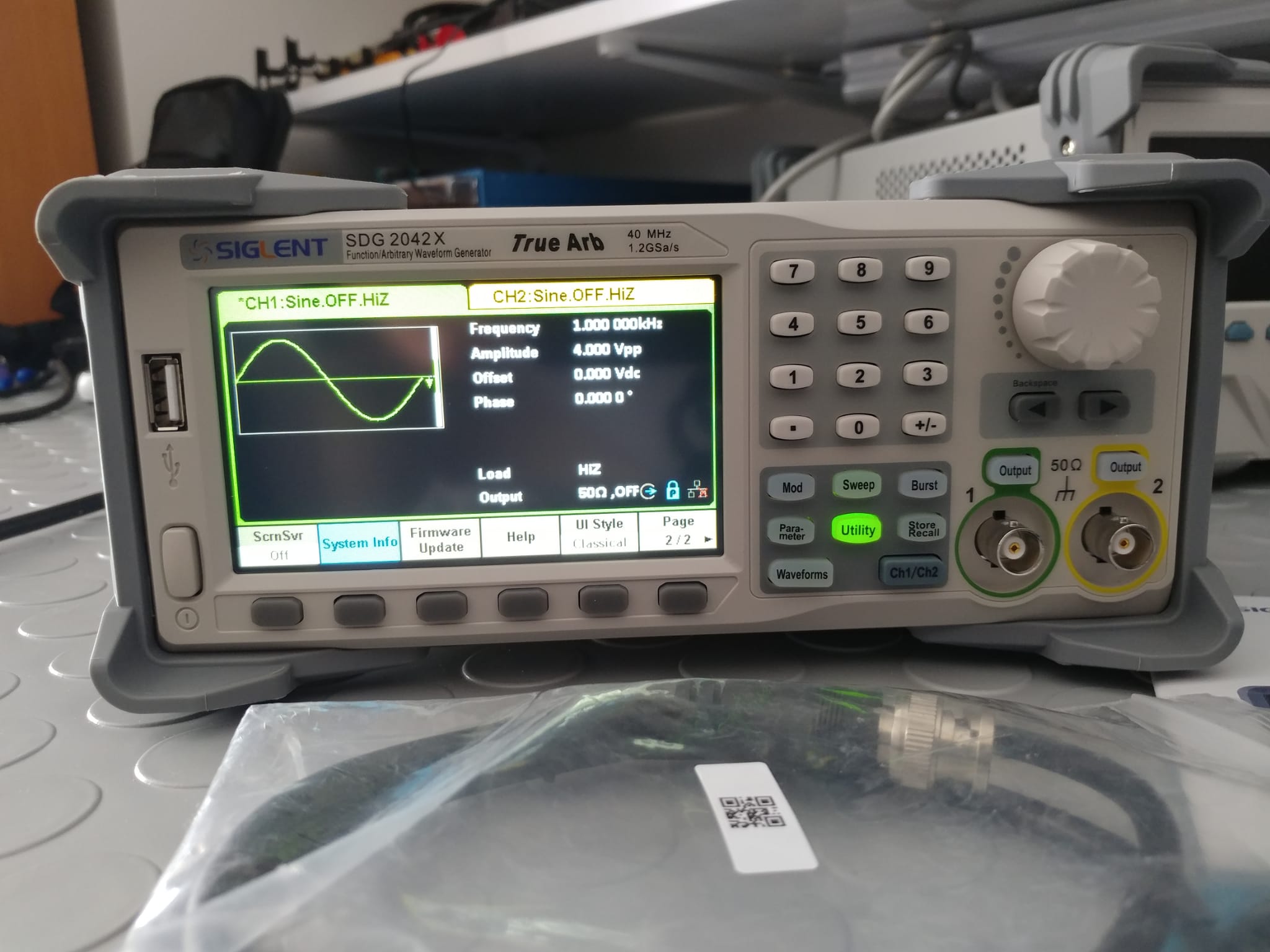

Siglent Sdg2042X



[taydin]

Evet artık osiloskobu öğrenmek için gereken bütün donanım var elinde. Değişik frekans ve genlikte sinyaller üret, osiloskop ile görüntüle, üzerinde ölçümler yap. Sonra DC offset olan sinyaller üret, onları görüntüle. Sinyal ekranda stabil olarak görüntülensin, sağa sola koşturmasın.

Sonra sinyal jeneratörünün iki kanalını kullan. Birisinde 1kHz, diğerinde 2 kHz ürettir. Sonra sinyal jeneratörü iki sinyalin toplamını alsın. Bu toplamı osiloskopta stabil olarak görüntüle.

Bunlar işin temelleri, bunları iyi öğrenirsek diğerlerini öğrenmen daha kolay olur.



[TA3UIS]

Evet artık osiloskobu öğrenmek için gereken bütün donanım var elinde. Değişik frekans ve genlikte sinyaller üret, osiloskop ile görüntüle, üzerinde ölçümler yap. Sonra DC offset olan sinyaller üret, onları görüntüle. Sinyal ekranda stabil olarak görüntülensin, sağa sola koşturmasın.

Sonra sinyal jeneratörünün iki kanalını kullan. Birisinde 1kHz, diğerinde 2 kHz ürettir. Sonra sinyal jeneratörü iki sinyalin toplamını alsın. Bu toplamı osiloskopta stabil olarak görüntüle.

Bunlar işin temelleri, bunları iyi öğrenirsek diğerlerini öğrenmen daha kolay olur.

Önce yarım kalan güç kaynağı projesini tamamlayım diyorum.



[taydin]

Önce yarım kalan güç kaynağı projesini tamamlayım diyorum.

Bence ikisine de vakit ayır. Cihaz kullanmayı öğrenmen lazım ki o cihazları projede doğru bir şekilde kullanasın.



[132kHz]

Hobi masamın yeni elemanı da bugün geldi.
Siglent Sdg2042X

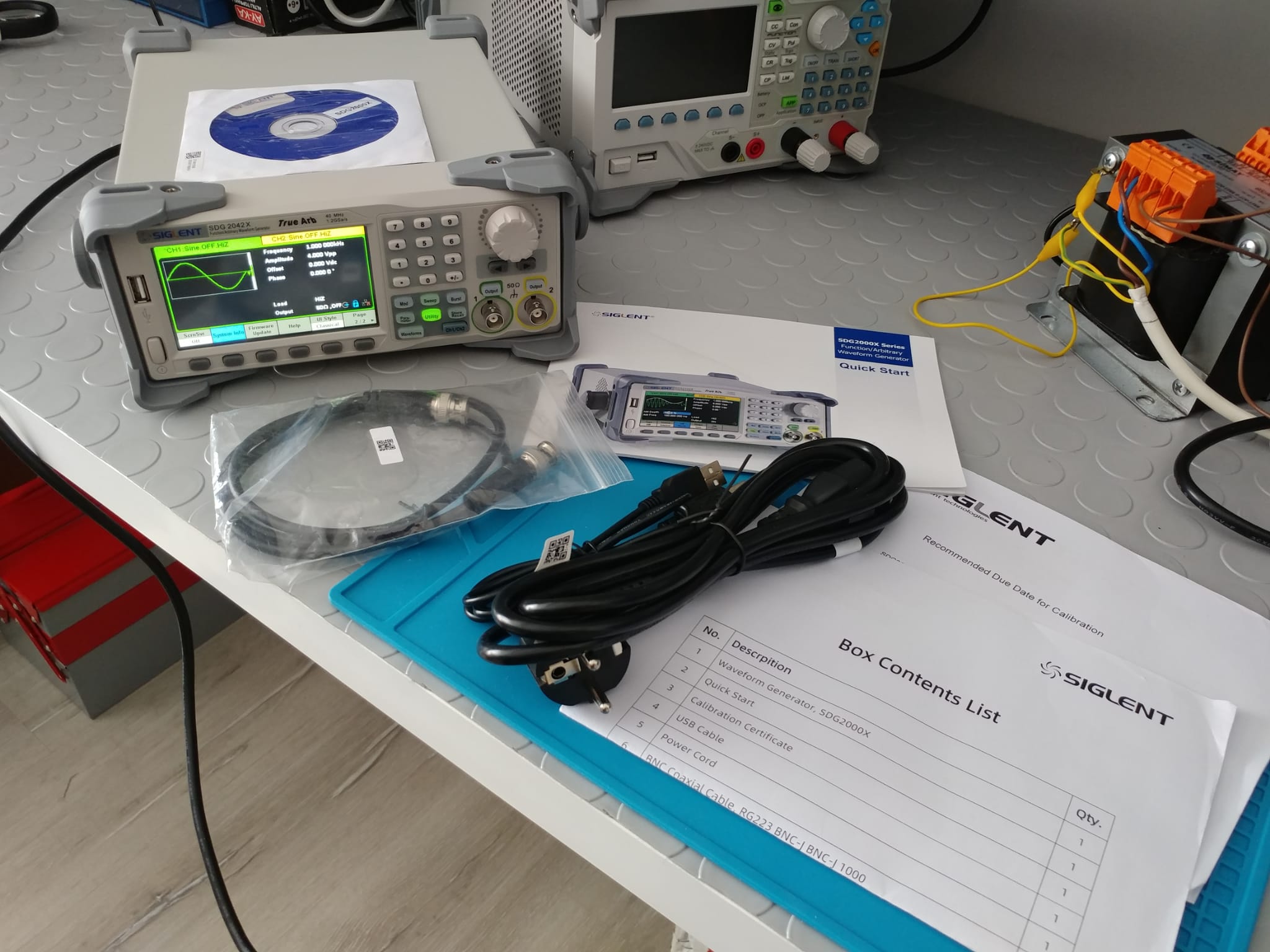

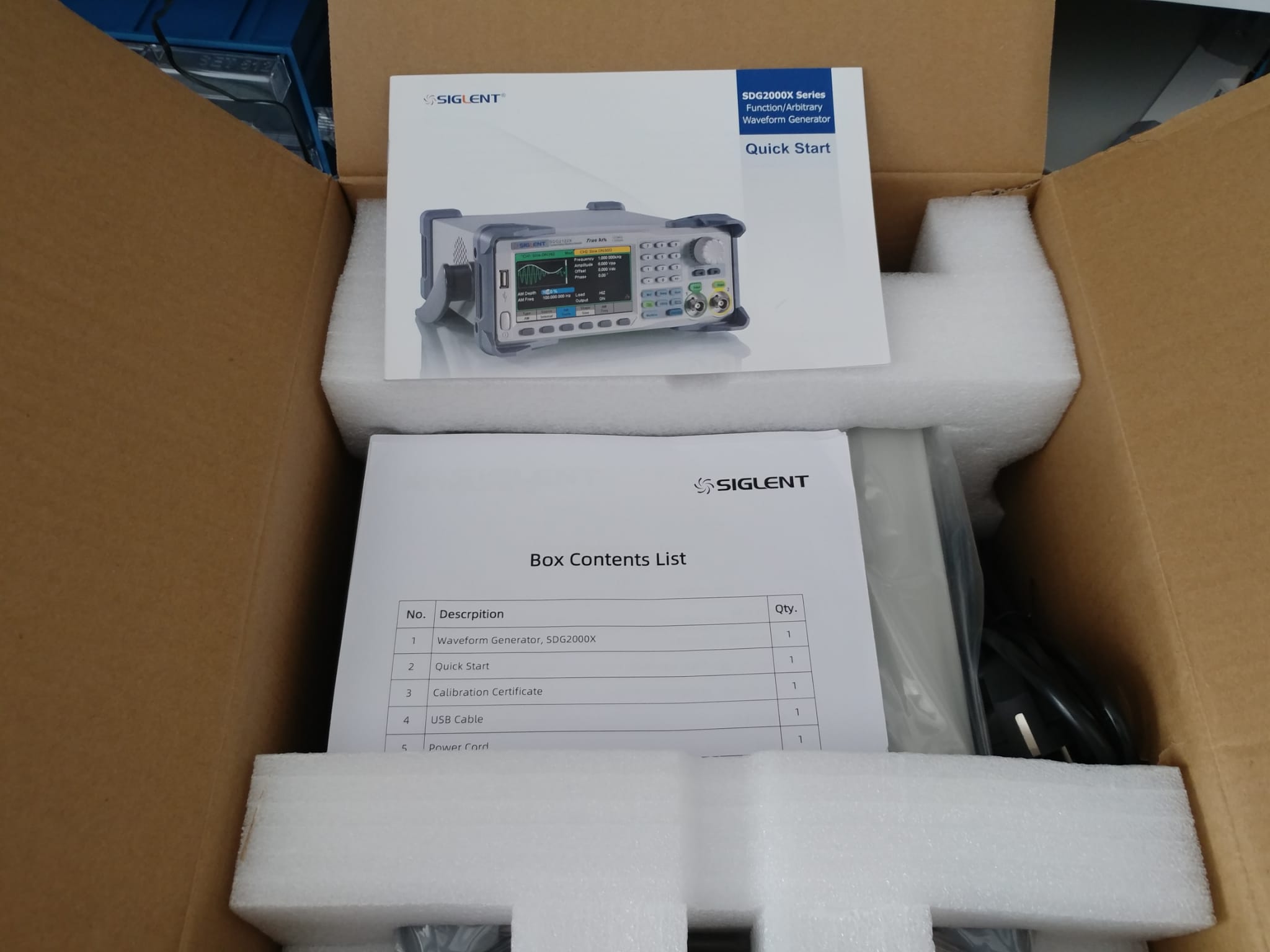

30726 eklentisine bak

30727 eklentisine bak

30728 eklentisine bak

30729 eklentisine bak

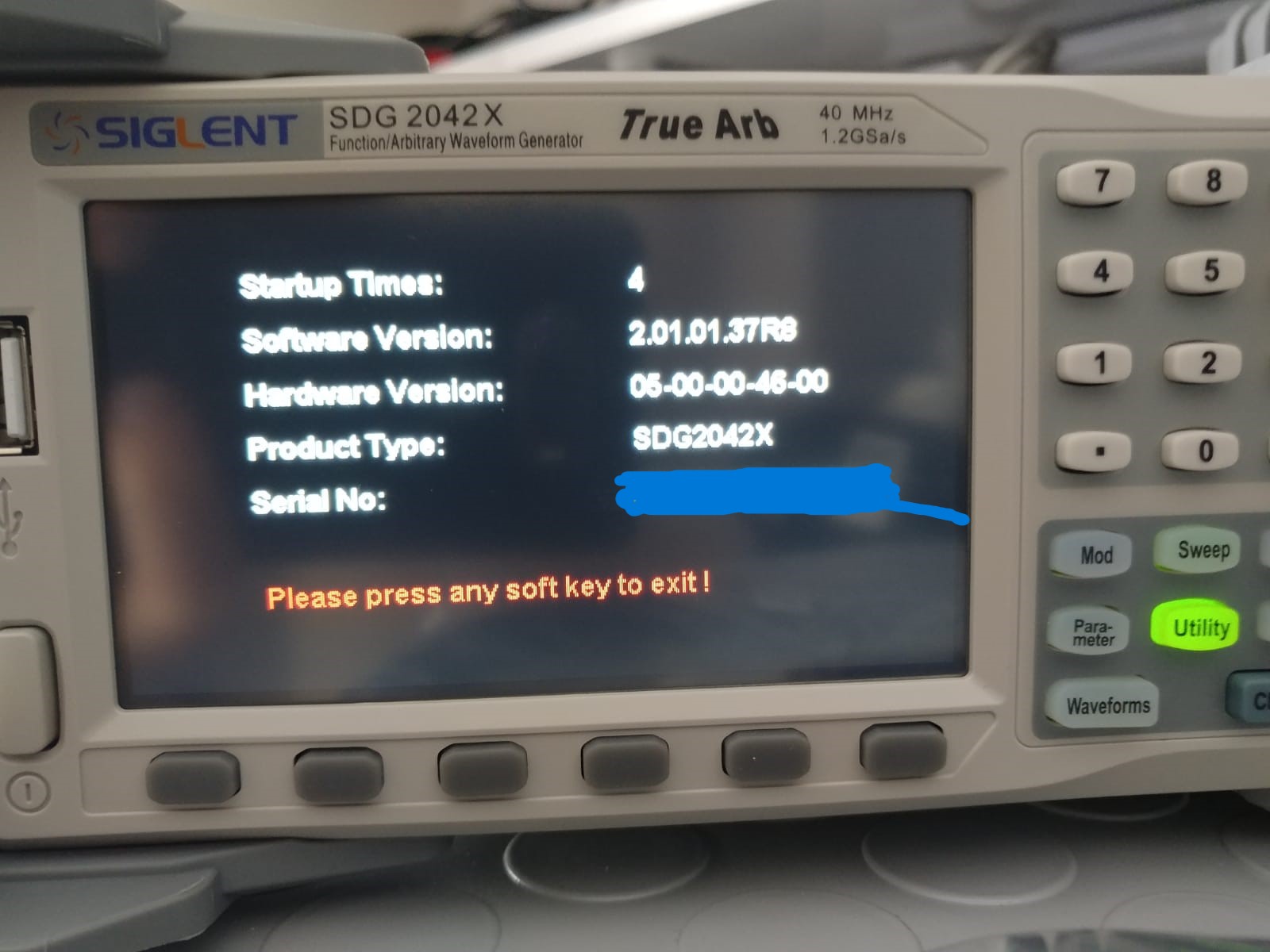

Güzel cihaz hayırlı olsun 30 mhz olanını kullanma imkanı bulmuştum highz - 50 ohm çikiş empedansı ayarını bulmak biraz zordu baya kurcalamiştim emin değilim ama outputa basalı tutunca değişiyordu sanırım aklımızda bulunsun



[TA3UIS]

highz - 50 ohm çikiş empedansı ayarını bulmak biraz zordu baya kurcalamiştim emin değilim ama outputa basalı tutunca değişiyordu sanırım aklımızda bulunsun

Henüz o aşamaya gelmedim.



[TA3UIS]

Masa Ver. 1.0

Masa Ver. 1.5

Masa düzeni ve çalışma rahatlığı konusunda fikirleriniz son derece kıymetli.
Biliyorum eksiklikler var zamanla gidereceğim inşallah.



[Mehmet.b]

v2.0 nasıl olacak merak ediyorum.



[TA3UIS]

v2.0 nasıl olacak merak ediyorum.

Bende ediyorum açıkçası
