Creative A200( MF0355) 2+1 ses sistemi giriş bağlantısı

[Öğretmen27]

ÖNEMLİ NOT: Buradaki tartışmaları takip etmeden doğrudan bağlantı şekline bakmak için aşağıdaki konuya bakabilirsiniz

Creative 2.1 A200 ses sistemi bağlantı soketi şeması

Merhaba arkadaşlar. Gece gece uyku tutmadı şu A200'de el atayım dedim. Şeması aşağıda. Devreyi ve entegreyi takip ederekten yaptım. Ama daha denemedim. Yarın inşaalah deneyeceğim. Farklı fikri olan varsa lütfen beni uyarsın. Gözümden kaçan bir şeyler olabilir.

mekatronik.org

Ustalar merhabalar. Başlıkta modelini belirttiğim ses sisteminin 2 adet hoparlörü yok ve bir hoparlörünün çıkışından anfiye gelen soketi var. Bu soket de yok sadece anfi var. Aşağıdaki resimde var. Ben buna 2 adet hoparlör ekleyeceğim ama bu sokette bazı bağlantıları değiştirmem lazım. Bu modelle uğraşan var mı? Tecrübeleri paylaşırsa sevinirim.



[taydin]

Amfi entegresini belirledikten sonra datasheet'e göre sinyal takibi yapabilirsin. Böylece hangi pin çıkış, hangisi şase anlaşılır. Veya köprü çıkış ise, hangi pinler çıkış anlaşılabilir.



[Öğretmen27]

Amfi entegresini belirledikten sonra datasheet'e göre sinyal takibi yapabilirsin. Böylece hangi pin çıkış, hangisi şase anlaşılır. Veya köprü çıkış ise, hangi pinler çıkış anlaşılabilir.

Hocam merhaba. Müdür yardımcısı oldum su anda okuldayım. Sökmeden konu açtım kusura bakmayın. Kaba taslak bilgi verdim ki belki uğraşan olmuştur diye bilgi aldım.
Ben anladığım kadarıyla bu sokette 2 uç on off pinleri olacak. Bir de pot ayarı için 2 veya 3 pin olacak. streo bağlantıları için de 3 pin olsa 9 a yakın ediyor.
Hocam sadece pot ile bu sistemin ses kontrolunu yapmak sağlıklı olur mu? Nihayetinde bu soketin ucu hoparlörden geliyordu onun da içinde küçük bir devre vardı. Tam detayını bilmiyorum ama...



[taydin]

Yeni görev hayırlı olsun Cihazla ilgili malesef bilgim yok. Eğer o konnektöre bağlı bir kablolu kutu ile volüm kontrol yapılıyorsa halihazırda, aynı sistemi uygulayabilirsin. Ama o konnektörde potansiyometre pinleri yoksa, sonradan uzaktan volüm kontrol yapmak için devreyi daha ayrıntılı incelemek lazım.

Mesela daha önce tamir ettiğin Creative cihazda, bir volüm kontrol entegresine giden DC voltaj ile volüm ayarlanıyordu. Bunda da benzer bir entegre varsa gene işin olur. Ama yoksa o zaman uzaktan volüm kontrol zor. Artık potansiyometre sinyalin kendini taşıyacak ve uzun kablolardan da gürültü kapma durumu olacak.



[Öğretmen27]

Yeni görev hayırlı olsun Cihazla ilgili malesef bilgim yok. Eğer o konnektöre bağlı bir kablolu kutu ile volüm kontrol yapılıyorsa halihazırda, aynı sistemi uygulayabilirsin. Ama o konnektörde potansiyometre pinleri yoksa, sonradan uzaktan volüm kontrol yapmak için devreyi daha ayrıntılı incelemek lazım.

Mesela daha önce tamir ettiğin Creative cihazda, bir volüm kontrol entegresine giden DC voltaj ile volüm ayarlanıyordu. Bunda da benzer bir entegre varsa gene işin olur. Ama yoksa o zaman uzaktan volüm kontrol zor. Artık potansiyometre sinyalin kendini taşıyacak ve uzun kablolardan da gürültü kapma durumu olacak.

Teşekkür ederim hocam.
Hocam bu sistemi kumanda olayı yok. Belki elinde olan arkadaş varsa hem pinleri takip eder bize bilgi verir. İşimiz daha kolay olur.
Devreye baktım 2 adet entegre var soğucu yapıştırmışlar. Ne oldugu okumuyor.



[Gokrtl]

Ustalar merhabalar. Başlıkta modelini belirttiğim ses sisteminin 2 adet hoparlörü yok ve bir hoparlörünün çıkışından anfiye gelen soketi var. Bu soket de yok sadece anfi var. Aşağıdaki resimde var. Ben buna 2 adet hoparlör ekleyeceğim ama bu sokette bazı bağlantıları değiştirmem lazım. Bu modelle uğraşan var mı? Tecrübeleri paylaşırsa sevinirim.

Yeni görev hayırlı olsun hocam.
Bu sistemde hoparlörün biri direk RCA jack ile bağlanıyor. Diğer hoparlör üzerinde pot var.
aşağıdaki videoda detaylıca söküp takıyor. Pot devresi de görünüyor.



[Öğretmen27]

Gökhan ustam teşekkür ederim inceleyeyim ustam...



[Öğretmen27]

Maalasef benim isime hic yaramaz. Ben de sadece anfi var. Ama bu is bir pot bir de kucuk anahtarla biter. Kartta bir pot vardi anahtar vardı. Biz entegrelerin soğutucularını sökmeden bir şey yapamayız. Entegrelerin üstündeki soğutucu sökerken nasıl sökmeliyiz takarken ne lazım bilmiyorum. Yanlış bir sey yapmak istemiyorum.



[taydin]

Maalasef benim isime hic yaramaz. Ben de sadece anfi var. Ama bu is bir pot bir de kucuk anahtarla biter. Kartta bir pot vardi anahtar vardı. Biz entegrelerin soğutucularını sökmeden bir şey yapamayız. Entegrelerin üstündeki soğutucu sökerken nasıl sökmeliyiz takarken ne lazım bilmiyorum. Yanlış bir sey yapmak istemiyorum.

Soğutucu yapıştırılmış ise ısıtarak sökmen lazım. Sıcaklığı da takip etmek faydalı olur, soğutucu sökeyim derken entegreyi kavurmak istemezsin.



[taydin]

Hurda elektronik kart bulunan bir hurdacı var mı bildiğiniz? Varsa gidip bir ümre yapmak lazım



[Öğretmen27]

Soğutucu yapıştırılmış ise ısıtarak sökmen lazım. Sıcaklığı da takip etmek faydalı olur, soğutucu sökeyim derken entegreyi kavurmak istemezsin.

Sıcak hava kaç derecede sökmek lazım? Yapıştırıken ne kullanmak lazım? Birinin elinde bu model olsaydı ölçü aletiyle hepsini tespit edip bize bilgi verseydi işimiz çok kolay olurdu.



[taydin]

Sıcak hava kaç derecede sökmek lazım? Yapıştırıken ne kullanmak lazım? Birinin elinde bu model olsaydı ölçü aletiyle hepsini tespit edip bize bilgi verseydi işimiz çok kolay olurdu.

100 °C yi geçmemeye gayret etmek lazım. Sıcak hava tabancası ile soğutucunun önünden üfleyip, soğutucunun arka tarafı (entegrenin yapışık olduğu taraf) da K tipi probla izleyebilirsin. Böylece K tipi prob sadece entegrenin sıcaklığını gösterir, sıcak hava tabancasından çıkan havanın sıcaklığını değil.

Yapıştırmak için de bizim yaptığımız imece bir çalışma var. Ondan feyz alabilirsin veya termal yapıştırıcılar satılıyor ondan alabilirsin.

Ntc Nasıl yapıştırılır?

Şu üründen alıp ; Şu malzeme ile birleştirmek istiyorum Sonuç olarak şunu elde edeceğim ; Papucu, ntc ye baskı yapmayacak şekilde hafifçe sıkarım ancak tam bir temas için dolgu yapacak, ısı iletecek ve yapıştırma sağlayacak bir yapıştırıcı lazım. Ne olur uygun olur acaba. Epoxy yapıştırıcı?

mekatronik.org



[Öğretmen27]

Soğutucuyu sökmeye gerek kalmadı. Yabancı siteden buldum entegre 2 adet SJ8227L.



[taydin]

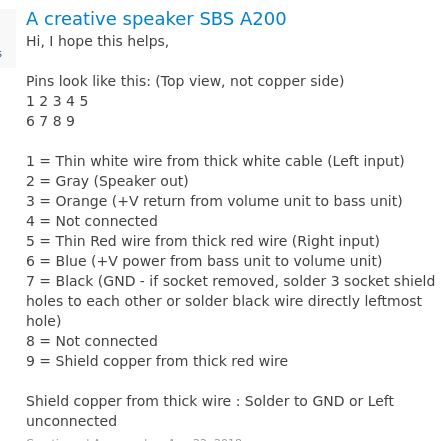

Aşağıda o soket ile ilgili olabilecek bir bilgi var:

20 Most Recent Creative Technology SBS A200 2 Speakers Questions & Answers - Fixya

Recent Creative Technology SBS A200 2 Speakers questions, problems & answers. Free expert DIY tips, support, troubleshooting help & repair advice for all Audio Players & Recorders.

www.fixya.com



[Öğretmen27]

Aşağıda o soket ile ilgili olabilecek bir bilgi var:

20 Most Recent Creative Technology SBS A200 2 Speakers Questions & Answers - Fixya

Recent Creative Technology SBS A200 2 Speakers questions, problems & answers. Free expert DIY tips, support, troubleshooting help & repair advice for all Audio Players & Recorders.

www.fixya.com

5272 eklentisine bak

Hocam bunu gordum paylasacaktim ama bizde kablo yok soket yok. Renkler nereye giriyor bilmedigimi icin bizim isjmize yine yaramiyor



[Öğretmen27]

Aslında soldan sağa doğru numara verirsek sayarsak işimize çok yarar.



[Gokrtl]

Hocam bunu gordum paylasacaktim ama bizde kablo yok soket yok. Renkler nereye giriyor bilmedigimi icin bizim isjmize yine yaramiyor

netten aynı soketi bulup 1 nolu pinin nereden başladığını bulursanız gerisi çorap söküğü gibi gelir.



[Gokrtl]



[Öğretmen27]

netten aynı soketi bulup 1 nolu pinin nereden başladığını bulursanız gerisi çorap söküğü gibi gelir.

GND yi bulduktan sonra hepsi gelir bence.



[Öğretmen27]

8 bağlı değil diyor.
