Demonte Güç Kaynağı Kademeli Trafo KiCad Çizimi

[Gokrtl]

Bu devre semasinda U11 ve U12 atil kalmis diye dusunuyorum. Takilmasa da olur sanki.

Bilemiyorum. Geçmiş mesajlarda bu şekilde düzenşemiştik şemayı. Üzerinden çok zaman geçti. Detaylarını hatırlamıyorum şuan.



[Endorfin35+]

Bilemiyorum. Geçmiş mesajlarda bu şekilde düzenşemiştik şemayı. Üzerinden çok zaman geçti. Detaylarını hatırlamıyorum şuan.

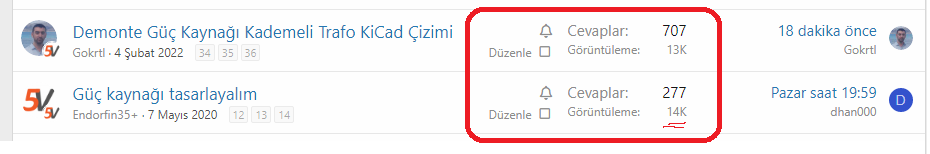

Ölümüne kapışan iki proje

Garibim @Ahmet te ikimizinde pcb si var. Hangisini yapamayacağını şaşıracak



[Ahmet]

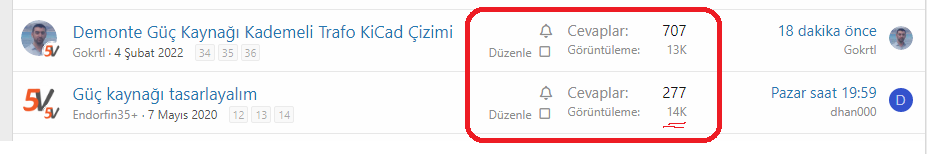

Ölümüne kapışan iki proje

19236 eklentisine bak

Garibim @Ahmet te ikimizinde pcb si var. Hangisini yapamayacağını şaşıracak

Gökhan abinin verdiğine aşşaığı yukarı 100V DC pik geldi ona ne oldu bilmiyorum op-amp voltajları çıkmıyor artık ://



[Gokrtl]

Güç kaynağının kartını yeni haline ulaştırmak için yukarıdaki 706.mesajdaki soruma cevap almam gerek. Var mı bilgisi olsan?



[Ahmet]

Güç kaynağının kartını yeni haline ulaştırmak için yukarıdaki 706.mesajdaki soruma cevap almam gerek. Var mı bilgisi olsan?

transistör üstünden geçen voltajda 0.7 fark olur diye düşünüyorum deneyip görmek lazım.

power swtichler var onlar mos'lu yapıda sanırım fiyatları ortalama güçta bi npn transistör fiyatında.



[Gokrtl]

transistör üstünden geçen voltajda 0.7 fark olur diye düşünüyorum deneyip görmek lazım.

power swtichler var onlar mos'lu yapıda sanırım fiyatları ortalama güçta bi npn transistör fiyatında.

Bakayım özdisandan



[taydin]

Q8 e paralel bir trasistör ile çıkışı kesebilirsin. Veya Q8 i işlemci ile kontrol edersin. Ama bunu mevcut devrede deneyip çalıştığını gör ondan sonra PCB yap



[Gokrtl]

Q8 e paralel bir trasistör ile çıkışı kesebilirsin. Veya Q8 i işlemci ile kontrol edersin. Ama bunu mevcut devrede deneyip çalıştığını gör ondan sonra PCB yap

Q9 dan ayırıp 10k ile işlemciye bağlamak yetiyor değil mi abi?

O zaman bu sayede akım korumasını da kolaylıkla işlemciye yaptırabilirim. Okunan_A > 5A dan deyip direk kesebilirim.



[taydin]

R36 yı kaldırıyorsun. Q8 bazını dogrudan MCU ya bağlıyorsun. Normal çalışmada baz şasede olacak. Çıkışı kesmek için high yapacaksın. Akım sınırlama işini devre yapsın yazılımın tepki süresi yetmeyebilir.



[Gokrtl]

Şu bizim 128/64 GLCD deki 18.Pin (VOUT Voltage Doubler)'i Pico da bir pine bağlamışım ama kodlar arasında pin ile ilgili hiç bir işlem yapmamışım. Ekranın asıl besleme pini 2 Numaralı VCC pini. Şimdi bakıyorum bu voltage doublere bir anlam yükleyemiyorum.
Eğer bu pin destek voltajı ise VCC besleme hattından bir yolda buna çekerim neden piconun pinini harcayayım?

Bu voltage doubler hakkında bilgi sahibi olan var mı?

Pin Number	Pin Name	Pin Description
1	GND	Ground
2	VCC	Supply Voltage
3	VO	Contrast Adjust
4	RS	Register Select (CS in Serial)
5	RW	Read / Write Control (Serial Data In)
6	E	Enable (Serial CLK)
7 – 14	D0 – D7	Data
15	PSB	Interface Selection (0: Serial, 1: 8-bit/4-bit Parallel)
16	NC	Not Connected
17	RST	Reset
18	VOUT	LCD Voltage Doubler Output
19	BLA	Backlight LED Anode
20	BLK	Backlight LED Cathode



[Ahmet]

Şu bizim 128/64 GLCD deki 18.Pin (VOUT Voltage Doubler)'i Pico da bir pine bağlamışım ama kodlar arasında pin ile ilgili hiç bir işlem yapmamışım. Ekranın asıl besleme pini 2 Numaralı VCC pini. Şimdi bakıyorum bu voltage doublere bir anlam yükleyemiyorum.
Eğer bu pin destek voltajı ise VCC besleme hattından bir yolda buna çekerim neden piconun pinini harcayayım?

Bu voltage doubler hakkında bilgi sahibi olan var mı?

Pin Number	Pin Name	Pin Description
1	GND	Ground
2	VCC	Supply Voltage
3	VO	Contrast Adjust
4	RS	Register Select (CS in Serial)
5	RW	Read / Write Control (Serial Data In)
6	E	Enable (Serial CLK)
7 – 14	D0 – D7	Data
15	PSB	Interface Selection (0: Serial, 1: 8-bit/4-bit Parallel)
16	NC	Not Connected
17	RST	Reset
18	VOUT	LCD Voltage Doubler Output
19	BLA	Backlight LED Anode
20	BLK	Backlight LED Cathode

kontrast ayar potu için gerekiyiyordu sanırım bu pin



[Gokrtl]

kontrast ayar potu için gerekiyiyordu sanırım bu pin

Kontrast ayarı 3 nolu pin.



[Ahmet]

Kontrast ayarı 3 nolu pin.

benim lcd'de pot bağlantısı şöyle

potun 1 bacağı gnd'de 1 bacağı o voltage douber pininde orta ucu kontrast ayar pininde.



[Gokrtl]

Şimdi VOUT pininin kablosunu çıkartıp deneme yaptım. Ekran hala sıkıntısız çalışıyor. Üstelik pot ile kontrast ayarıda yapabiliyorum.
Boş yere pin kullanmışız picoda. Yeni tasarımda iptal edeceğim bu pini.



[Ahmet]

Şimdi VOUT pininin kablosunu çıkartıp deneme yaptım. Ekran hala sıkıntısız çalışıyor. Üstelik pot ile kontrast ayarıda yapabiliyorum.
Boş yere pin kullanmışız picoda. Yeni tasarımda iptal edeceğim bu pini.

senin dahili kontrast potun var zaten abi ekranın üstünde



[Gokrtl]

R36 yı kaldırıyorsun. Q8 bazını dogrudan MCU ya bağlıyorsun. Normal çalışmada baz şasede olacak. Çıkışı kesmek için high yapacaksın. Akım sınırlama işini devre yapsın yazılımın tepki süresi yetmeyebilir.

Abi Q8'in base'ini MCU ya bağladım.
Her nekadar 10k direnç olsa da yukarıdan + voltaj geliyor, biz MCU yu HIGH yada LOW yaptığımızda yukarıdan gelen + voltaj pine zarar verir mi?
Bir de bunu eski devre de test etmemin pek imkanı yok gibi. NREF deki sorunlar yüzünden eski devreyi bayağı kurcalamışım., Q8'i sökmüşüm filan. Çok karışmış orası. Ne halt ettiğim aklımada gelmiyor.



[taydin]

10 k akımı sınırlayacaktır, bir sorun olmaması lazım. Ama için rahat etmiyorsa şöyle de yapabilirsin: R35 i ve R36 yı sök. Q8 in bazını işlemcinin 5V beslemesine bağla. Böylece sistem ilk açıldığında Q8 ON olacak ve çıkış kesik olacak. Sonra işlemci zamanı geldiğinde Q8 in bazını şaseye çeker ve Q8 OFF olur, çıkış da ayarlanan voltaja gelir.



[taydin]

İşlemciye ilk power geldiğinde çıkışlar HIGH dir. Bu durumda Q8 bazındaki pull up Q8 i ON yapacak. Senin program çalışmaya başladığında Q8 bazına bağladığın pini hem output hem de high yapması lazım. Bununla ilgili detayı aşağıdaki konuda anlattım:

Arduino pin aynı anda output ve high yapmak

Arduino'nun pinlerinin varsayılan ayarı INPUT'tur. Bu da o girişin High Z olmasını demektir. High Z bir input'ta bulunan voltajın da ne olacağı hiç belli olmaz. Lojik 0 ve lojik 1 arasında bir yerdedir ve sabit de durmayıp gezinebilir. Şimdi diyelim biz bir pini OUTPUT yapmak istiyoruz, ama...

mekatronik.org

Öyle hemen alışkanlıkla pini OUTPUT yaparsan o pin lojik 0 olur! Q8 de OFF olur ve sen istemeden çıkışa ayarlanan voltajı vermiş olursun.



[Ahmet]

işlemci 3.3!!



[taydin]

işlemci 3.3!!

Voltaj polisine yakalandık gene Tamam, Q8 in bazını 3.3 V beslemeye bağla. Ama bir direnç ile bağlaman gerektiğini biliyorsundur artık, bunu ayrıca belirtmeye gerek yok. Mesela 1 k direnç ile bağlayabilirsin.
