XR2206 Sinyal jeneratörü Yapımı

[taydin]

Komutatörde yanlışlık yok abi. Bildiğin anahtar mantığı. Sırayla 1 den 5 kadar geçiyor. Hadi ilk taktığımda yanlış taktım desem sonradan 10 kere kontrol ettim. Aha şimdi bir daha kontrol ettim sen söyleyince ama yanlışlık yok. Bizim bu kademede full görebileceğimiz frekans 44kHz mi? Çünkü kademe üzerinde 150kHz'e kadar yazıyor. 4.Kademe burası.

Daha önce komütatör ile hiçbir zaman 44 kHz alamamıştın. Ama doğrudan R ve C bağlayınca alıyorsun. Bunun başka nasıl bir açıklaması olabilir?



[Gokrtl]

Daha önce komütatör ile hiçbir zaman 44 kHz alamamıştın. Ama doğrudan R ve C bağlayınca alıyorsun. Bunun başka nasıl bir açıklaması olabilir?

Fine potunu söktük, 4.7k dan direk 12v'a çıkış yaptık. Oysa o direnç önce fine, sonra frekans potu üzerinden 12v a bağlanıyor du. Bunlarla bir alakası olabilir mi?
Komutatörün kablosunu da ölçüyorum sinyal gidiyor. Tamam acemiyim filan ama iki kademeyi bir araya getiremeyeceksem harbi bırakayım bu işi.



[taydin]

Fine potunu söktük, 4.7k dan direk 12v'a çıkış yaptık. Oysa o direnç önce fine, sonra frekans potu üzerinden 12v a bağlanıyor du. Bunlarla bir alakası olabilir mi?
Komutatörün kablosunu da ölçüyorum sinyal gidiyor. Tamam acemiyim filan ama iki kademeyi bir araya getiremeyeceksem harbi bırakayım bu işi.

İşte ya kondansatör hattında veya direnç hattında bir sorun var. Oraya odaklanırsan sonunda bulacaksın sorunu.



[Gokrtl]

İşte ya kondansatör hattında veya direnç hattında bir sorun var. Oraya odaklanırsan sonunda bulacaksın sorunu.

Bir kaç gün bırakayım abi. Uğraştıkça kafam karışıyor. Kafa boşalsın biraz.



[taydin]

Şimdi LM324'ü TINA ile de denedim. Slew rate yetersizliği doğru bir şekilde simulasyona yansıyor, ama crossover distorsiyonu bu da simule edemiyor



[rtg]

merhabalar bir yıl olmuş bu projeyi merak ettim bitti mi, yarım mı kaldı?



[Gokrtl]

merhabalar bir yıl olmuş bu projeyi merak ettim bitti mi, yarım mı kaldı?

Merhaba,
Orjinal XR2206 entegresi bulamadığım için yarım kaldı.



[rtg]

Merhaba,
Orjinal XR2206 entegresi bulamadığım için yarım kaldı.



[ibrahimcelik]

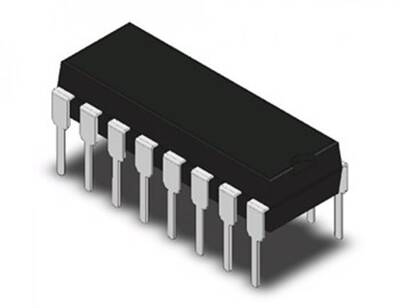

XR2206CP DIP-16 ve Fiyatı - Arkotek Elektronik

XR2206CP DIP-16 en uygun fiyatlarla Arkotek Elektronik'te! Aradığınız ürünü hızlı kargo imkanıyla hemen sipariş verin!

www.arkotekelektronik.com



[ibrahimcelik]

Ürün var ama fiyatı çok pahalı geldi bana o yüzden mi devam etmiyorsunuz ?



[Atak]

AD9833 çok daha uygun fiyatlı ve becerikli fakat tabi dijital çalışan bir entegre.



[Gokrtl]

Ürün var ama fiyatı çok pahalı geldi bana o yüzden mi devam etmiyorsunuz ?

Ürün her yerde var, önemli olan orjinalini bulabilmek. Aynı proje için 3-4 farklı yerden TL072 almıştım. Elimde 10 tane olmuştu ama hiç biri doğru dürüst çalışmıyordu. En son özdisandan aldım düzgün çalıştı ama bu seferde xr2206 sorun çıkardı ve özdisanda o entegre yok. Özellikle mesaj attım "artık tedarik etmiyoruz" diye dönüş yaptılar. Bu entegre de pahalı olduğu için bir ordan, bir burdan alıp deneme şansım da yok.



[rtg]

sinyalin çıkış voltajı kaç volta kadar çıkıyordu. benimde temiz bir sinüse ihtiyacım var. 30V 50v gibi.
50Hz ile 2KHz arası ayarlanabilen bir frekans. sinyali bir ses entegresine uygulayıp frekans sabit voltajı yükseltebilirmiyiz?



[Gokrtl]

sinyalin çıkış voltajı kaç volta kadar çıkıyordu. benimde temiz bir sinüse ihtiyacım var. 30V 50v gibi.
50Hz ile 2KHz arası ayarlanabilen bir frekans. sinyali bir ses entegresine uygulayıp frekans sabit voltajı yükseltebilirmiyiz?

Devreyi uzun zaman önce kenara kaldırdım. Detaylarını hatırlamıyorum. 12v trafo kullanmıştım. O yüzden senin istediğin değerlere çıkabileceğini sanmıyorum.
İlk mesajda proje kaynak linki var. Oradan daha detaylı görebilirsin



[rtg]

Deneye deneye gideceğiz artık. lm1875t ile bakalım sinyal sabit voltajı yükseltebilecekmiyim.



[ozavn]

Merhaba öncelikle emeğinize sağlık, Hocamız okulda bizden genliği minimum 5volt frekansı minimum 10Hz maksimum 50kHz olan üçgen kare sinüs dalga üreten sinyal jeneratörü tasarlamamızı istedi bu yapmış olduğunuz proje verdiğim bilgiler ile uyuşuyor mu acaba konu hakkında pek bi fikrim yok yardımcı olursanız çok sevinirim iyi çalışmalar.



[Atak]

Merhaba öncelikle emeğinize sağlık, Hocamız okulda bizden genliği minimum 5volt frekansı minimum 10Hz maksimum 50kHz olan üçgen kare sinüs dalga üreten sinyal jeneratörü tasarlamamızı istedi bu yapmış olduğunuz proje verdiğim bilgiler ile uyuşuyor mu acaba konu hakkında pek bi fikrim yok yardımcı olursanız çok sevinirim iyi çalışmalar.

Bu da olur, bunun entegresini bulmakta zorlanırsan wien bridge oscillator diye araştır o da olur.



[ckocagil]

Merhaba öncelikle emeğinize sağlık, Hocamız okulda bizden genliği minimum 5volt frekansı minimum 10Hz maksimum 50kHz olan üçgen kare sinüs dalga üreten sinyal jeneratörü tasarlamamızı istedi bu yapmış olduğunuz proje verdiğim bilgiler ile uyuşuyor mu acaba konu hakkında pek bi fikrim yok yardımcı olursanız çok sevinirim iyi çalışmalar.

Hoca sadece bunu dememiştir herhalde. Mutlaka nasıl yapılması gerektiğiyle ilgili bir gereksinim veya ipucu vardır. Hangi ders bu?



[ozavn]

Hoca sadece bunu dememiştir herhalde. Mutlaka nasıl yapılması gerektiğiyle ilgili bir gereksinim veya ipucu vardır. Hangi ders bu?

Sadece bunu dedı bulup yapmak bize ait Elektronik2 dersi



[ozavn]

Bu da olur, bunun entegresini bulmakta zorlanırsan wien bridge oscillator diye araştır o da olur.

Merhaba, size başka bi yerden özel olarak ulaşabileceğim bir yer var mı özel olarak bir kaç şey daha sormak ıstıyorum
